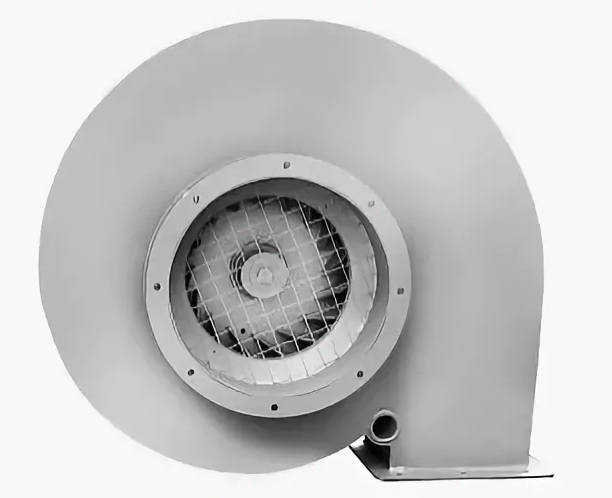

Вентиляторы радиальные "наездник" ВР 132-30Н

Вентилятор радиальный ВР 132-30Н «наездник» высокого давления является практически полным аналогом вентилятора ВР 132-30, только поставляется без опорной станины и предназначен для воздушного охлаждения электродвигателей (или других силовых агрегатов), у которых отсутствует или недостаточна самовентиляция. Вентилятор радиальный ВР 132-30Н «наездник» устанавливается непосредственно сверху на двигатель, отсюда и его название. Рабочая среда – уличный воздух или воздух помещений температурой до +80°С. Предельная концентрация взвешенной пыли в воздушном потоке составляет 0,1 г/м.куб. Наличие в воздухе мокрой или липкой пыли, волокнистых образований, абразива или химически активных по отношению к изоляции и сталям примесей не допустимо. • Количество лопаток рабочего колеса: 16 • Конструктивное исполнение лопаток рабочего колеса: загнутые назад

Конструктивные особенности

Вентиляторы высокого давления ВР 132-30Н «наездник» отгружаются потребителю в полностью собранном и готовом для установки виде. Поскольку рама отсутствует, вентилятор ВР 132-30Н крепится фланцем выпускного патрубка прямо на двигатель (или другой охлаждаемый агрегат). Входной патрубок защищен стальной сеткой. Спиралевидный корпус-«улитка» в зависимости от исполнения радиального вентилятора ВР 132-30Н типа «наездник» может быть изготовлен из углеродистых сталей различных марок. Для придания жесткости корпус с внешней стороны усилен дополнительными ребрами. Внутри корпусной детали размещено рабочее колесо радиального типа с шестнадцатью отогнутыми назад лопастями. Функцию привода выполняет двигатель асинхронного типа. Вращающий момент от ротора к крыльчатке передается через муфту (схема компоновки – IM2081 и IM3081). В качестве дополнительной опции при покупке радиального вентилятора ВР 132-30Н «наездник» можно заказать наличие люка для ревизии агрегата.

Условия эксплуатации

Вентилятор радиальный ВР 132-30Н типа «наездник» предназначен для эксплуатации при следующих условиях: - климатическое исполнение – У и Т по ГОСТ 15150; - температура окружающей среды – от минус 40°С до плюс 40°С; - кат. разм. – 3 (отапливаемые помещения) и 2 (неотапливаемые). Возможна эксплуатация «наездников» ВР 132-30Н по первой категории размещения, при условии, что электрочасти будут надежно защищены от атмосферных осадков и прямых солнечных лучей. Вентиляторы радиальные ВР 132-30Н «наездники» выпускаются заводом- изготовителем в трех типоразмерах, при это каждая модель может иметь исполнения: - общепромышленное (для нормальных условий эксплуатации); - коррозионностойкое; - взрывозащищенное; - взрывозащищенное коррозионностойкое.

Основные выпускаемые типоразмеры
