Lufberg — линейка приводной техники и регулирующей арматуры для систем вентиляции, кондиционирования и противопожарной защиты. Раздел устроен вокруг двух групп: электроприводы воздушных и противопожарных клапанов и водяные регулирующие клапаны с приводами для узлов обвязки калориферов и фанкойлов.

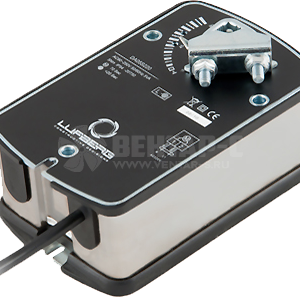

Электроприводы воздушных клапанов

Основная серия — FS с крутящими моментами 5, 10 и 15 Н·м. Маркировка читается по частям: цифра после букв — момент, далее напряжение питания 24 или 220 В, литера S обозначает наличие вспомогательных концевых выключателей, T — исполнение с термоэлектрическим или тепловым размыкающим элементом для противопожарных задач. Разделение по назначению вынесено в подкатегории:

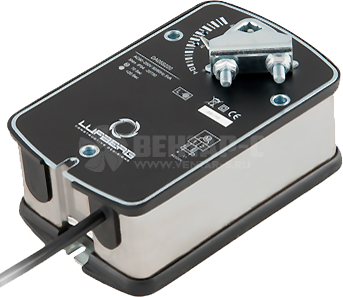

• С возвратной пружиной — при снятии питания клапан возвращается в исходное положение, это требование для большинства систем безопасности.

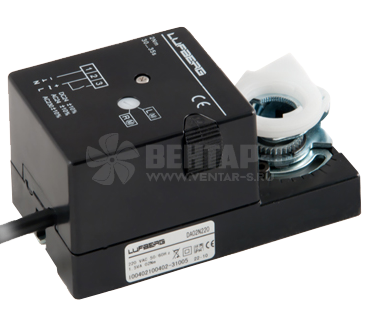

• Реверсивные без пружины — положение удерживается двигателем, смена направления по сигналу управления.

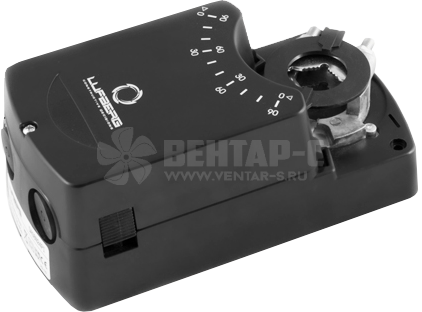

• Ускоренные без возвратной пружины — сокращённое время полного хода там, где важна скорость срабатывания.
• Для противопожарных клапанов с пружиной и реверсивные для ППК — исполнения под огнезадерживающие и дымовые клапаны.

Водяные регулирующие клапаны

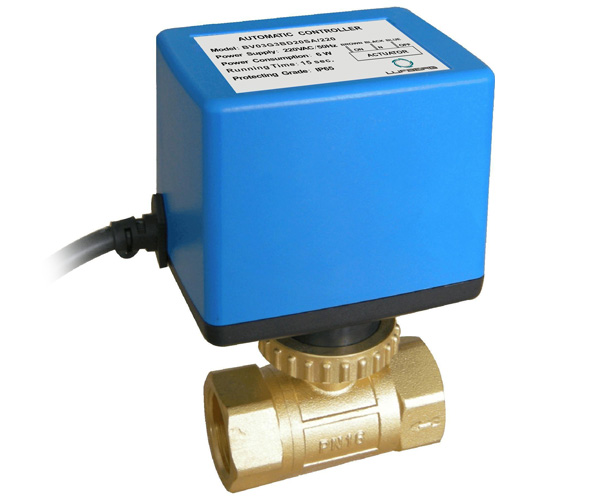

Шаровые клапаны серии BV выпускаются в двухходовом исполнении BV-2 и трёхходовом BV-3. Ряд диаметров и пропускных способностей:

Двухходовой клапан меняет расход через теплообменник, трёхходовой перераспределяет поток между теплообменником и байпасом, сохраняя постоянный расход в контуре. Выбор между схемами определяется гидравликой узла, а не мощностью калорифера.

Как выбрать

1. Для воздушного клапана посчитайте требуемый момент: ориентир — около 5–7 Н·м на квадратный метр площади створок, плюс запас на уплотнения и наружное исполнение.
2. Решите вопрос безопасного положения: нужна ли пружина, закрывающая или открывающая клапан при обесточивании.
3. Выберите тип управления — двух- или трёхпозиционное либо аналоговый сигнал 0–10 В для плавного регулирования.
4. Согласуйте напряжение питания с щитом автоматики: 24 В требует отдельного трансформатора, 220 В подключается напрямую.
5. Для водяного клапана подбирайте Kvs по расчётному расходу и располагаемому перепаду давления, а не по диаметру трубы.

Вопросы и ответы

Что даёт индекс S в обозначении привода?

Встроенные вспомогательные концевые выключатели. Они передают в щит фактическое положение клапана — это нужно для блокировок и индикации на диспетчерском пульте.

Обязательна ли возвратная пружина?

Для клапанов, связанных с безопасностью — противопожарных, дымовых, наружного воздуха с угрозой замораживания калорифера — да. Для регулирующих заслонок внутри системы достаточно привода без пружины.

Совместимы ли приводы Lufberg с клапанами других производителей?

Как правило, да: крепление выполняется на квадратный или круглый вал стандартных размеров через универсальный хомут. Проверить нужно диаметр вала, его длину и требуемый момент.

Можно ли подобрать замену приводу другого бренда?

Да, подбор идёт по четырём параметрам: момент, напряжение, тип управления и наличие пружины. Пришлите артикул — предложим соответствующую позицию.
