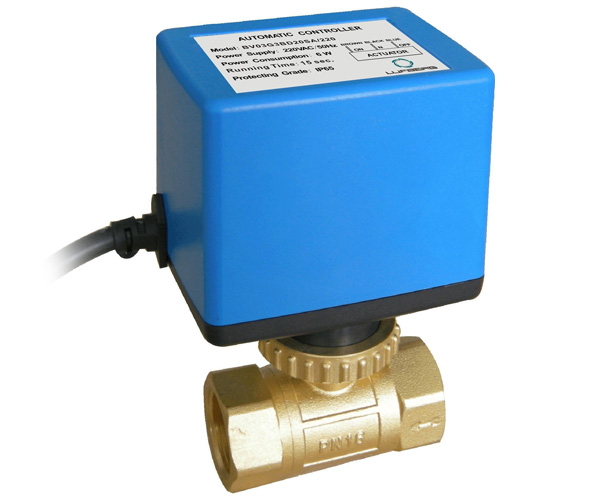

Зональные клапаны с электроприводом ZV3-20-8-24
Зональные клапаны ZV широко используются в системах кондиционирования и отопления. Зональные клапаны ZV предназначены для регулирования потока холодной или горячей воды в зависимости от требуемой температуры в помещениях.
Нужен монтаж?
Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Есть вопрос?
Оставьте свои данные, и мы свяжемся с Вами в указанное время
Описание
Детали
Зональные клапаны с электроприводом ZV3-20-8-24 3-ходовые
Зональные клапаны ZV широко используются в системах кондиционирования и отопления. Зональные клапаны ZV предназначены для регулирования потока холодной или горячей воды в зависимости от требуемой температуры в помещениях. Пропускная способность клапана Kvs: 7,50 Конструкция клапана: 3-ходовая «вертикальная».Технические характеристики
| Рабочая среда | вода, содержание гликоля не более 60 % |
|---|---|
| Номинальный диаметр | DN15, DN20, DN25, DN32 |
| Конструкция | 2-ходовые и 3-ходовые клапаны |
| Управление | 3-х позиционное |
| Электропитание | 230 В AC или 24 В AC |
| Потребляемая мощность | 5 Вт (во время работы) |
| Степень защиты | IP65 |
| Время срабатывания | 15 с |
| Механическое подключение | внутренняя резьба NPT |
| Корпус клапана | латунь |
| Вал клапана | латунь с двумя уплотнительными кольцами из синтетического каучука (EPDM) |
| Шар клапана | нержавеющая стал, уплотнение — фторопласт (PTFE) |
| Максимальное давление рабочей среды | 2,0 МПа |
| Максимальный перепад давления | 1,0 МПа |
| Температура окружающей среды | от 5 °C до 50 °C |
| Температура рабочей среды | от 1 °C до 95 °C |
Таблицы
| Размер | G | A | B | C | D | E |
|---|---|---|---|---|---|---|
| DN15 | 1/2" | 33,5 | 67 | 15,5 | 34 | 34 |
| DN20 | 3/4" | 33 | 66 | 18 | 36 | 36 |
| DN25 | 1" | 44 | 88 | 20 | 40 | 38 |
| DN32 | 1 1/4" | 50 | 100 | 25 | - | - |
| Производитель | Lufberg |
| Наименование привода | ZV |
| Назначение | 3-х ходовые краны |
| Напряжение | AC/DC 24В |
