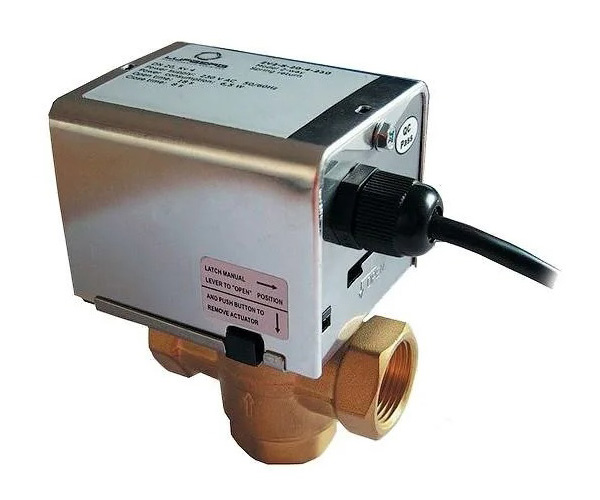

Зональные клапаны с возвратной пружиной ZV2-S-20-4-230
Зональные клапаны ZV-S рекомендуются к использованию для всех систем кондиционирования и отопления с функцией безопасности на случай прерывания электроснабжения. В таких случая, пружина обеспечивает безопасное закрытие.
Нужен монтаж?
Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Есть вопрос?
Оставьте свои данные, и мы свяжемся с Вами в указанное время
Зональные клапаны с электроприводом с возвратной пружиной ZV2-S-20-4-230
Зональные клапаны ZV-S рекомендуются к использованию для всех систем кондиционирования и отопления с функцией безопасности на случай прерывания электроснабжения. В таких случая, пружина обеспечивает безопасное закрытие. Пропускная способность клапана Kvs: 3,0 Конструкция: 2-ходовая. Электропитание: 230 B
Технические характеристики
| Рабочая среда | вода, содержание гликоля не более 50 % |
|---|---|
| Номинальный диаметр | DN15, DN20, DN25 |
| Конструкция | 2-ходовые и 3-ходовые клапаны |
| Управление | открыто/закрыто |
| Электропитание | 230 В AC |
| Потребляемая мощность | 7 Вт (во время работы) |
| Степень защиты | IP20 |
| Время срабатывания | 25 с (открытие), 10 с (закрытие) |
| Механическое подключение | внутренняя резьба NPT |
| Корпус клапана | латунь |
| Вал клапана | латунь с уплотнением из синтетического каучука (EPDM) |
| Шар клапана | NBR (бутадиен-нитрильный каучук) |
| Максимальное давление рабочей среды | 1,6 МПа |
| Максимальный перепад давления | DN15 = 0,2 МПа; DN20 = 0,18 МПа; DN25 = 0,15 МПа |
| Температура окружающей среды | от 5 °C до 60 °C |
| Температура рабочей среды | от 5 °C до 90 °C |
Таблицы
| ZV2-S | G | A | B | C |
|---|---|---|---|---|
| DN15 | 1/2" | 70 | 86 | 22,5 |
| DN20 | 3/4" | 79 | 90 | 22,5 |
| DN25 | 1" | 88 | 95 | 22,5 |
| ZV3-S | G | A | B | D |
|---|---|---|---|---|
| DN15 | 1/2" | 70 | 86 | 31,5 |
| DN20 | 3/4" | 79 | 90 | 34 |
| DN25 | 1" | 88 | 95 | 42 |
Размеры в мм, точность ± 1 мм
| Производитель | Lufberg |
| Наличие возвратной пружины | Да |
| Наименование привода | ZV |
| Назначение | 2-х ходовые краны |
| Напряжение | AC 230В |
