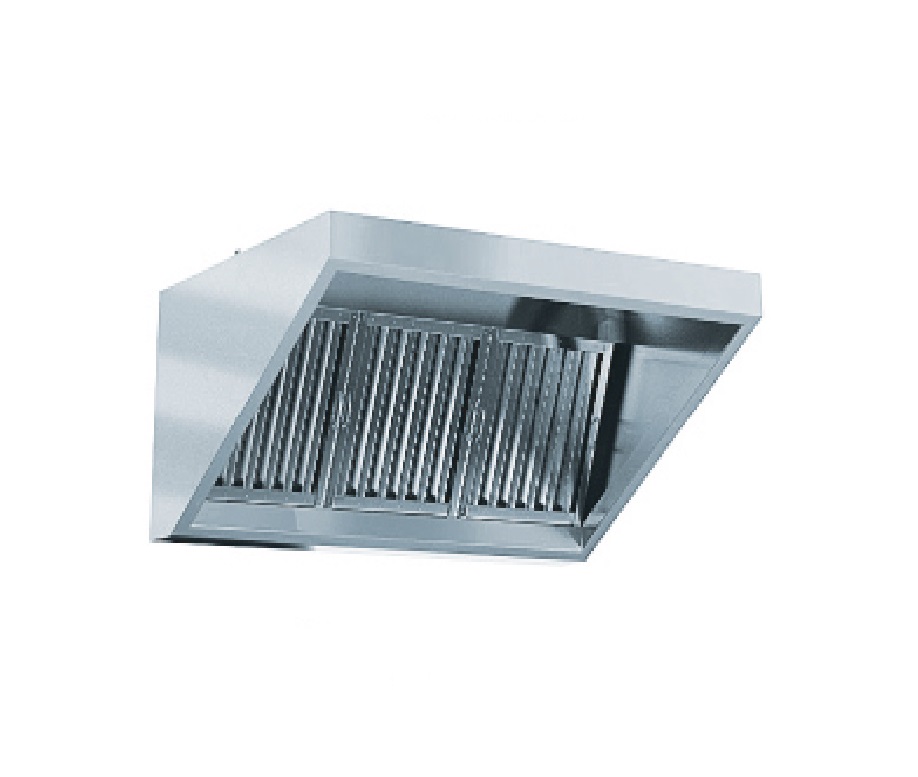

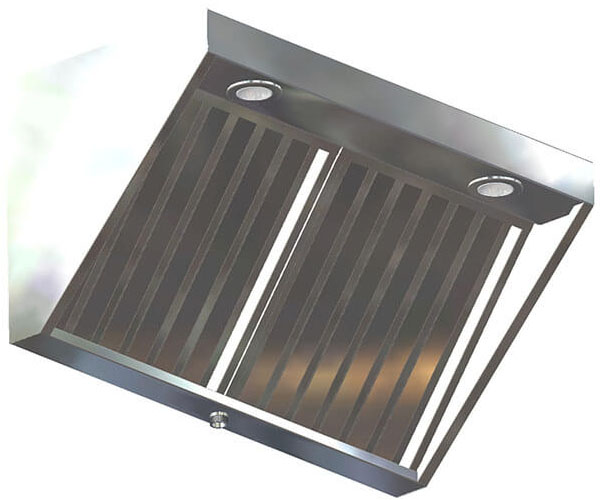

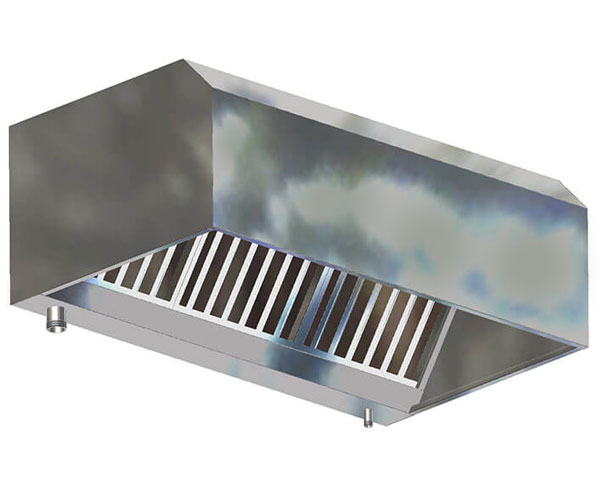

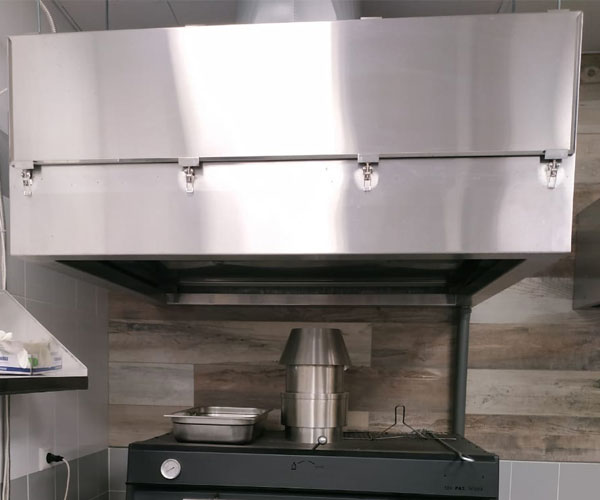

Вентиляционные зонты

Размеры вентиляционных зонтов

Зонты для вентиляции изготавливаются длиной до 4 м. Вытяжные зонты из оцинковки длиной более 2,0 м. изготавливаются составными (из двух частей), неразъемными. При заказе таких зонтов необходимо проверить возможность их доставки к месту установки через дверные проемы и другие узкие места. Следует отметить, что в прайс-листах размеры зонтов для систем вентиляции указаны с шагом 200 мм., с целью уменьшения количества позиций, но по желанию Заказчика может быть изготовлен зонт нестандартных размеров. Цены на нестандартные зонты и возможность их изготовления уточняйте у менеджеров.

Врезка вытяжных и приточных патрубков

Вытяжные и приточные патрубки врезаются в вентиляционный зонт только по желанию Заказчика, подтвержденному эскизом – в счет стоимости изделия. Врезка вытяжных патрубков осуществляется в верхнюю или заднюю панели зонта, в отдельных случаях в боковую. Проходное сечение присоединяемых патрубков не должно быть меньше проходного сечения фильтров. Приточные патрубки врезаются в верхнюю панель зонта. Ширина приточной зоны для пристенных зонтов вычисляется по формуле ш. п = Б – ш. в – а, а для островных ш.п=(Б – ш. в – 2а)/2. Для зонтов без скоса а=0.

Патрубки могут быть круглого или прямоугольного сечения. При заказе зонта со скосом верхней плоскости, необходимо учитывать уменьшение зоны врезки приточных патрубков.

Приток

При заказе вентиляционных зонтов с притоком к обозначению добавляется буква «П», например ВЗП-3.

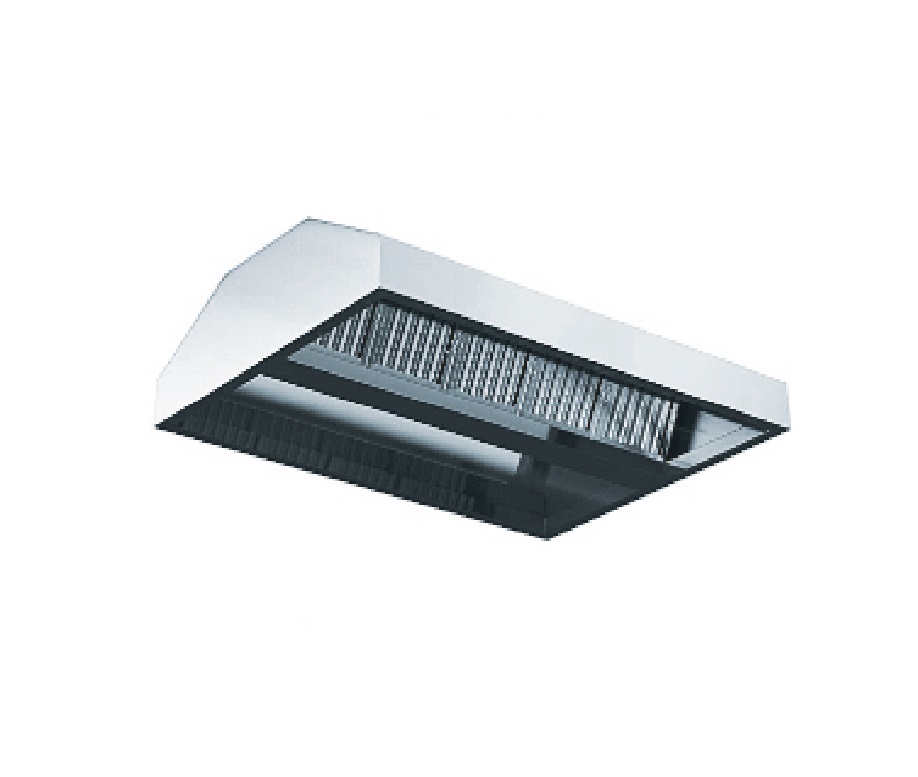

В зонты ВЗ-1 и ВЗ-2 приток не встраивается. В островные зонты приток встраивается с двух сторон.

Приток в зонтах вентиляционных вытяжных может быть организован в нескольких вариантах:

Приточные жалюзи врезаны в переднюю (лицевую) панель зонта. Максимальный размер отверстия под жалюзи меньше на 50 мм. каждого размера передней панели. В варианте зонта со скосом, размер передней панели по высоте измеряется до начала скоса. Длина жалюзи не более 1,15 м. поэтому при длине зонта более 1,2 м. устанавливаются две или более жалюзи.
