Вертикальный проточный гидрофильтр с лабиринтными фильтрами ГВ – 1.2МФкР

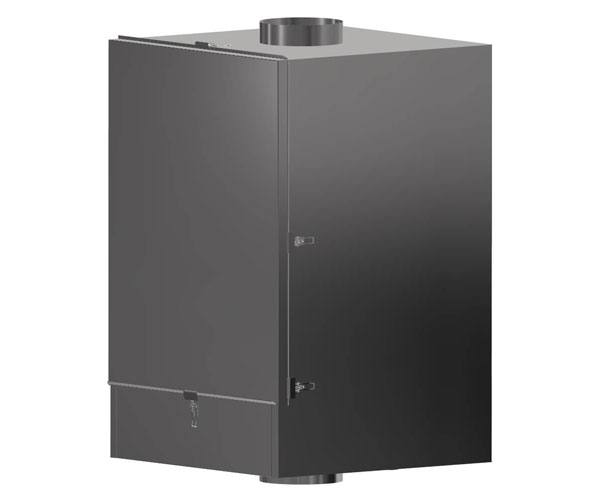

Вертикальный проточный гидрофильтр с лабиринтными фильтрами и кассетами с кольцами рашига ГВ – 1.2МФкР.
Гидрофильтр изготавливается из нержавеющей стали AISI 430 толщиной 1,2 мм. Гидрофильтр комплектуется разбрызгивателем, сетчатыми фильтрами, лабиринтными фильтрами и сантехнической фурнитурой в зависимости от модификации.

Съемная крышка обеспечивает легкий доступ к внутреннему объему гидрофильтра для чистки и обслуживания.
Крышка крепится защелками, позволяющими снять крышку без помощи инструмента. Все внутренние элементы, кроме разбрызгивателя снимаются без помощи инструмента.
Подача воды осуществляется либо от водопровода, либо от устройства оборотного водоснабжения. Слив направляется соответственно либо в канализацию, либо в УОВ.
Гидрофильтр встраивается в воздуховод, ведущий от зонта над мангалом к вытяжному вентилятору, максимально близко к зонту. Обязательно соединение воздуховодов «на воду», то есть подводимый воздуховод должен вставляться внутрь вытяжного патрубка гидрофильтра. Обязательны дренажные уклоны и герметизация стыков воздуховодов. Патрубки могут быть круглого или квадратного сечения.
Технические характеристики

  • Рекомендуемая скорость воздуха в гидрофильтре не более 5-ти м/сек.
  • Производительность (м³/час), смотрите в прайс – листе.
  • Полное аэродинамическое сопротивление – не более 250 Па.

Монтаж гидрофильтра
Гидрофильтр встраивается в вертикальный воздуховод, либо в выходной патрубок вытяжного зонта. Высота выходного патрубка вытяжного зонта в этом случае должна быть не менее 100 мм. Крепление и обвязка гидрофильтра осуществляется штатными креплениями для вентиляции. Допускается крепление кронштейнов саморезами, не далее 50 мм. от верхней плоскости.

Внимание! Для нормальной работы гидрофильтров необходимо обеспечить их надежное подключение к источнику водоснабжения, а также к канализационной системе. Сливной трубопровод от гидрофильтра к канализационной системе или УОВ должен иметь постоянный уклон на всем протяжении, не образовывать петель. Не допускается занижение проходного сечения сливного патрубка на всем протяжении трубопровода и установка запорных элементов (кранов).

Размеры гидрофильтров

Обозначение ГВ-Х.Х(Ф)-Øа Размеры, м АхБхН(Н+100) Размеры патрубков, рекомендуемые; мм* Øа(а х б) Производительность при скорости 5 м/сек; м³/час (в скобках для квадратных патрубков)
ГВ-1.2МФкР-120 0,5х0,5х1,25 120(120х120) 180(250)
ГВ-1.2МФкР-150 0,5х0,5х1,25 150(150х150) 300(400)
ГВ-1.2МФкР-200 0,55х0,55х1,25 200(200х200) 550(700)
ГВ-1.2МФкР-250 0,6х0,6х1,25 250(250х250) 850(1000)
ГВ-1.2МФкР-300 0,65х0,65х1,25 300(300х300) 1200(1500)
ГВ-1.2МФкР-400 0,75х0,75х1,25 400(400х400) 2200(2800)
ГВ-1.2МФкР-500 0,85х0,85х1,25 500(500х500) 3500(4500)
ГВ-1.2МФкР-600 0,95х0,95х1,25 600(600х600) 5000(6500)
ГВ-1.2МФкР-700 1,0х1,0х1,25 700(700х700) 6500(8500)
ГВ-1.2МФкР-800 1,1х1,1х1,25 800(800х800) 9000(11000)
