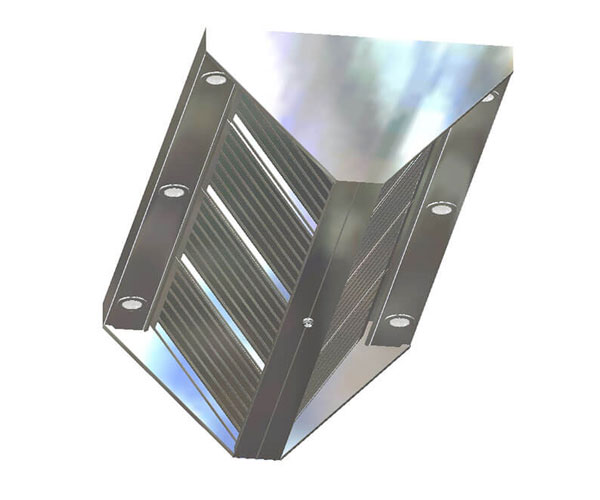

Вытяжной островной зонт ВЗ-2

Зонты островные вытяжные изготавливаются из нержавеющей стали AISI 430 толщиной 1 мм. Оснащаются лабиринтными (жироулавливающими фильтрами) устанавливаемыми в два ряда по длине зонта.

Спецпредложение

Для получения скидки, заполните контактную форму

Вытяжной островной зонт ВЗ-2

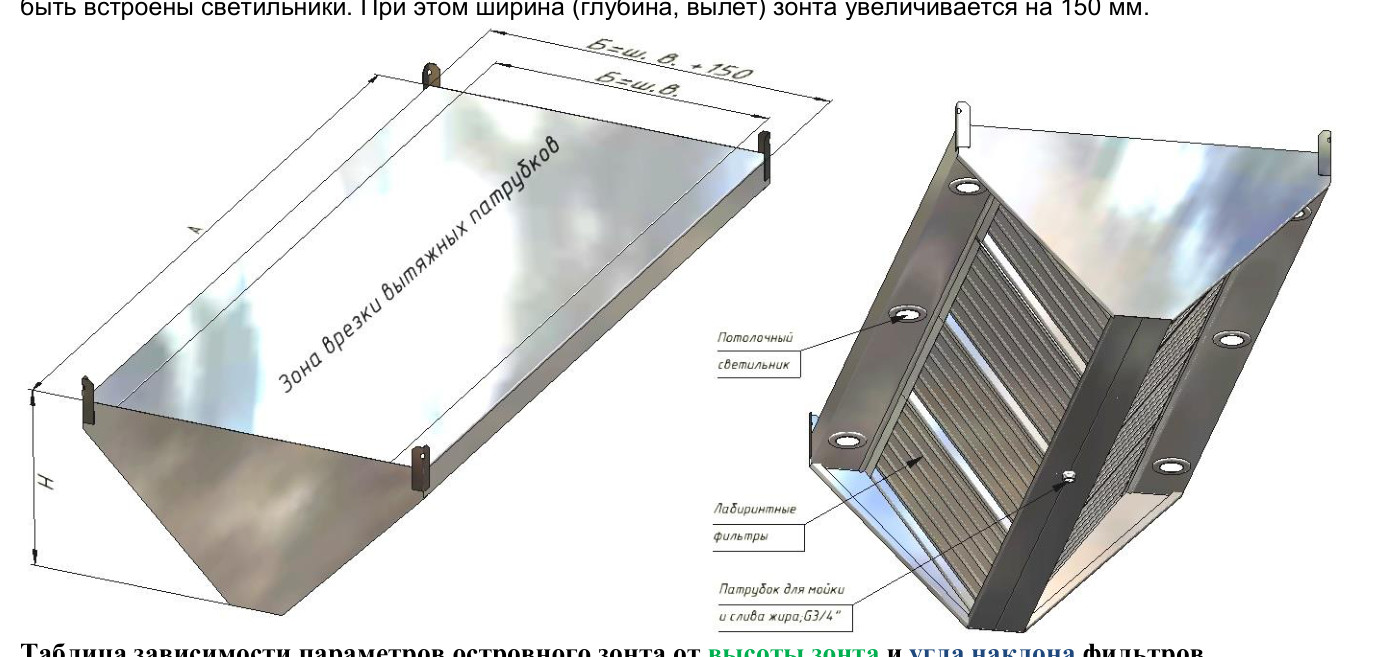

Зонты островные вытяжные изготавливаются из нержавеющей стали AISI 430 толщиной 1 мм. Оснащаются лабиринтными (жироулавливающими фильтрами) устанавливаемыми в два ряда по длине зонта. В жиросборник вваривается патрубок (штуцер с трубной резьбой ¾”). Все облицовки вытяжного зонта островного свариваются аргонной сваркой сплошным швом. Вытяжные патрубки ввариваются в зонт по желанию Заказчика в счет стоимости зонта. В зонт могут быть встроены светильники. При этом ширина зонта увеличивается на 150 мм.

Таблица зависимости параметров пристенного зонта от высоты зонта и угла наклона фильтров.



Обозначение



Мод.

Высота островного зонта, Н

200

250

300

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ВЗ-2;ВЗ-4

1(60°)

360

130х2

0,04

420

195х2

0,08

480

250х2

0,1

2(45°)

500

180х2

0,06

600

250х2

0,1

700

320х2

0,12



Обозначение



Мод.

Высота островного зонта, Н

350

400

450

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ВЗ-2;ВЗ-4

1(60°)

540

310х2

0,14

620

370х2

0,16

680

430х2

0,18

2(45°)

800

390х2

0,16

900

460х2

0,2

1000

530х2

0,24



Обозначение



Мод.

Высота островного зонта, Н

500

550

600

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ш. в

в. ф

п. с

ВЗ-2;ВЗ-4

1(60°)

760

490х2

0,2

840

550х2

0,22

920

620х2

0,24

2(45°)

1070

590х2

0,26

1200

670х2

0,28

1300

740х2

0,3

Сопротивление фильтра при расходе воздуха  500 м³,  – 70 Па/м².

Расшифровка сокращений принятых в таблице:

  • Мод. – модификация зонта в зависимости от угла наклона фильтров: 1 ~ 60º, 2 ~ 45º ;
  • ш. в – ширина вытяжной зоны зонта, мм;
  • в. ф – высота фильтра для расчета суммарной площади фильтров, мм;
  • п. с – размер проходного сечения 1-го погонного метра лабиринтных фильтров, м²;

Островные вытяжные зонты ВЗ-2

ООО «МАЛВЕНТ» производит и реализует с доставкой по России островные вытяжные зонты ВЗ-2 из высококачественной нержавеющей стали марки AISI 430, основными достоинствами которой являются:

  • Высокая прочность – механическая и коррозийная – и долговечность;
  • Химическая инертность и устойчивость к межкристаллическому разрушению.

Кроме того, нержавейка AISI 430 полностью отвечает современным стандартам санитарно-гигиенической безопасности, что особенно важно при работе на кухнях заведений общественного питания.

Основные характеристики островных вытяжных зонтов ВЗ-2:

  • Материал изготовления – нержавеющая сталь марки AISI 430, толщина листа 1 мм;
  • Наличие лабиринтных жироулавливающих фильтров (монтируются в 2 ряда по длине зонта);
  • Наличие вваренного в жиросборник патрубка – штуцера с трубной резьбой ¾”;
  • Аргонная сварка всех облицовок зонта сплошным швом, что повышает его прочность;
  • По желанию заказчика изготавливаются и ввариваются вытяжные патрубки и/или светильники (что увеличивает ширину (глубину, вылет) зонта на 150 мм).

Для уточнения характеристик изделия, получения подробной консультации и заказа островных вытяжных зонтов ВЗ-2 позвоните или напишите менеджерам.
