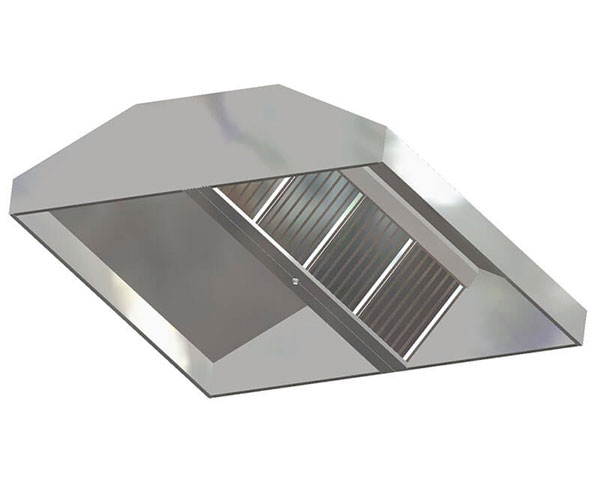

Вытяжной островной зонт ВЗ-4Г
Зонты изготавливаются из нержавеющей стали AISI 430 толщиной 1 мм. Оснащаются лабиринтными (жироулавливающими фильтрами) устанавливаемыми в два ряда по длине зонта. В жиросборник вваривается патрубок (штуцер с трубной резьбой ¾”). Все облицовки зонта свариваются аргонной сваркой сплошным швом. Вытяжные (приточные) патрубки ввариваются в зонт по желанию Заказчика в счет стоимости зонта. В зонты могут быть встроены светильники. Величины «а» и «б» по умолчанию равны 100 мм. и могут быть изменены по согласованию с Изготовителем.
Таблица зависимости параметров пристенного зонта от высоты зонта и угла наклона фильтров.
|
Обозначение |
Мод. | Высота зонта, Н | ||||||||
| 200 | 250 | 300 | ||||||||
| ш. в | в. ф | п. с | ш. в | в. ф | п. с | ш. в | в. ф | п. с | ||
| ВЗ-2;ВЗ-4 | 1(60°) | 360 | 130х2 | 0,04 | 420 | 195х2 | 0,08 | 480 | 250х2 | 0,1 |
| 2(45°) | 500 | 180х2 | 0,06 | 600 | 250х2 | 0,1 | 700 | 320х2 | 0,12 | |
|
Обозначение |
Мод. | Высота зонта, Н | ||||||||
| 350 | 400 | 450 | ||||||||
| ш. в | в. ф | п. с | ш. в | в. ф | п. с | ш. в | в. ф | п. с | ||
| ВЗ-2;ВЗ-4 | 1(60°) | 540 | 310х2 | 0,14 | 620 | 370х2 | 0,16 | 680 | 430х2 | 0,18 |
| 2(45°) | 800 | 390х2 | 0,16 | 900 | 460х2 | 0,2 | 1000 | 530х2 | 0,24 | |
|
Обозначение |
Мод. | Высота зонта, Н | ||||||||
| 500 | 550 | 600 | ||||||||
| ш. в | в. ф | п. с | ш. в | в. ф | п. с | ш. в | в. ф | п. с | ||
| ВЗ-2;ВЗ-4 | 1(60°) | 760 | 490х2 | 0,2 | 840 | 550х2 | 0,22 | 920 | 620х2 | 0,24 |
| 2(45°) | 1070 | 590х2 | 0,26 | 1200 | 670х2 | 0,28 | 1300 | 740х2 | 0,3 | |
Сопротивление фильтра при расходе воздуха 500 м³, – 70 Па/м².
Расшифровка сокращений принятых в таблице:
Мод. – модификация зонта в зависимости от угла наклона фильтров: 1 ~ 60º, 2 ~ 45º;
ш. в – ширина вытяжной зоны зонта, мм;
в. ф – высота фильтра для расчета суммарной площади фильтров, мм;
п. с – размер проходного сечения 1-го погонного метра лабиринтных фильтров, м²;
