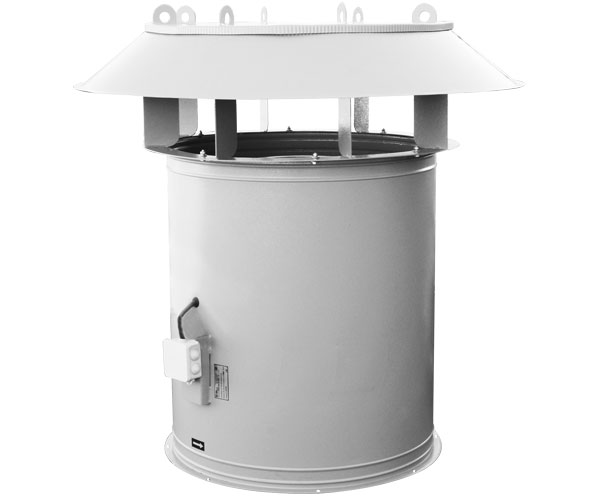

Вентиляторы подпора воздуха ВКОПв 13-284 осевые

Вентиляторы осевые ВКОПв 13-284 могут устанавливаться на крыши плоской или покатой конструкции с любым углом ската. Применяются без системы воздуховодов, - выброс воздуха происходит непосредственно в помещение. Осевые вентиляторы ВКОПв 13-284 для подпора воздуха могут приводиться в действие в ручном режиме или включаться автоматически по сигналам аварийных датчиков (при наличии системы автоматизации). К преимуещствам данного типа вентиляторов можно отнести компактность и возможность максимально упростить вентиляционную приточную систему, одновременно освободив пространство технических этажей. Рабочая среда – уличный воздух с предельным содержанием пыли и взвешенных включений до 100 мг/м.куб.

Общие сведения

• Вентиляторы сертифицированы: сертификат соответствия требованиям «Технический регламент о требованиях пожарной безопасности» и ГОСТ Р 53302-2009 «Оборудование противодымной защиты зданий и сооружений. Вентиляторы. Метод испытаний на огнестойкость»; декларация соответствия Техническим регламентам Таможенного союза № 010/2011, № 020/2011; • Назначение: удаление возникающих при пожаре газов (дымоудаление); подпор воздуха в составе системы противодымной вентиляции; • Направление потока перемещаемой среды: от электродвигателя на рабочее колесо; • Варианты исполнения рабочего колеса вентилятора: – исполнение 121 (длинные лопатки); – исполнение К06 (короткие лопатки); • Количество лопаток рабочего колеса: – для «исп. 121»: 4, 6, 8 или 10 лопаток; – для «исп. К06»: 12 лопаток; Варианты исполнение лопаток рабочего колеса по углу установки: – для «исп. 121»: 15°, 20°, 25°, 30°, 35°; – для «исп. К06»: 25°, 30°, 35°, 40°, 45°; • Конструктивное исполнение корпуса: одностороннего всасывания.

Основные выпускаемые типоразмеры

Конструктивные особенности вентилятора ВКОПв 13-284

Вентиляторы крышные осевые для подпора воздуха ВКОПв 13-284 имеют моноблочную компоновку и поставляются заказчику в полностью собранном и готовом для подключения виде. Монтаж может производиться на любой тип кровельного покрытия. Функцию корпуса выполняет цилиндрическая обечайка из тонколистового металла, внутри которой располагается рабочее колесо осевого типа и электродвигатель. Направление воздушного потока – от электропривода на рабочее колесо. В верхней части корпуса располагается защитный колпак, предохраняющий двигатель от атмосферных осадков и прямого солнечного излучения. Клеммная коробка вынесена на наружную сторону корпусной обечайки. Входная часть вентилятора крышного ВКОПв 13-284 изготовлена в виде входной шахты, предохраняющей агрегат и обслуживаемое им помещение от попадания осадков.
