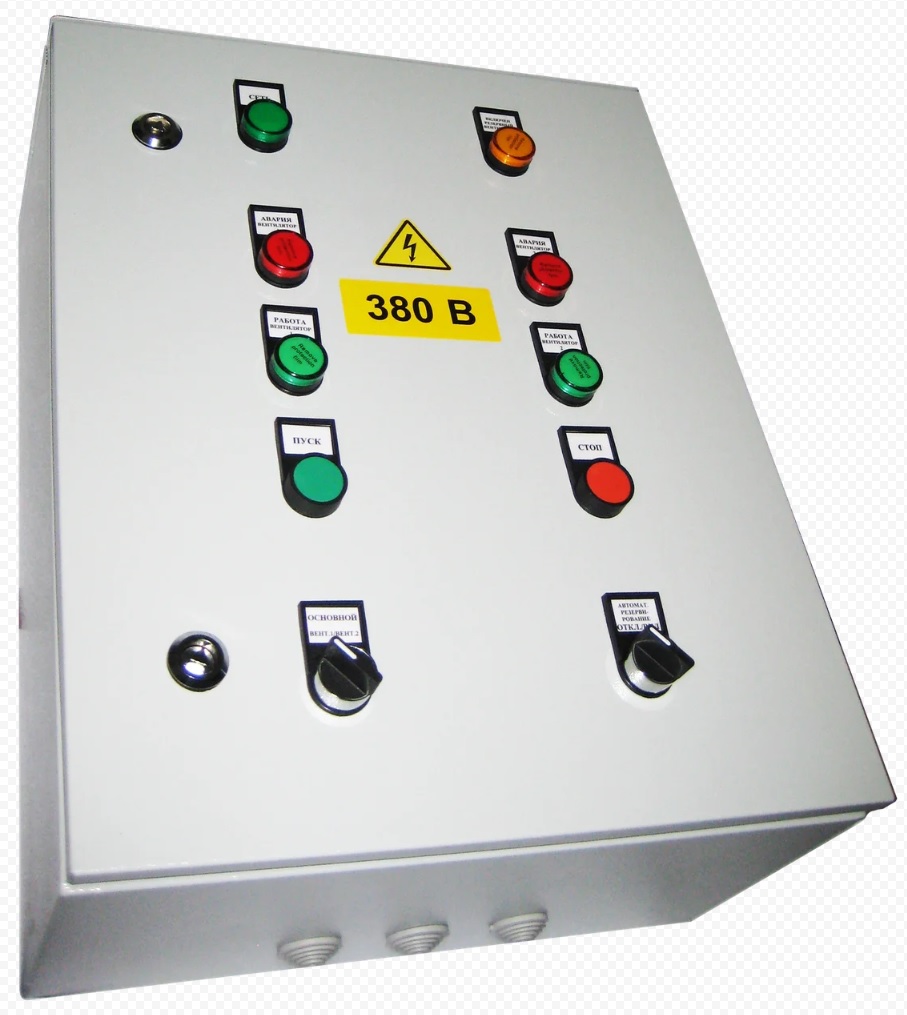

Щит с резервированием многофункциональный ЩУВ-380/18,5х2/AR/ДУ/ПС/М/M
Щиты управления ЩУВ-AR обеспечивают пуск, остановку вентилятора, защиту двигателя вентилятора от перегрузки по току и защиту от перегрева.
Нужен монтаж?
Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Есть вопрос?
Оставьте свои данные, и мы свяжемся с Вами в указанное время
Описание
Возможности ЩУВ-380/18,5х2
- возможность выбора основного вентилятора при запуске;
- включение/выключение электродвигателя основного вентилятора;
- автоматическое включение резервного вентилятора в случае неисправности основного;
- возможность включения одного вентилятора без постановки второго в резерв;
- световая индикация наличия сетевого напряжения;
- световая индикация работы/ аварии вентиляторов;
- защита вентиляторов от короткого замыкания, перегрузки, заклинивания;
- останов щита по внешнему сигналу «пожар» - беспотенциальный («сухой контакт»);
- контакты для дистанционного запуска щита;
- выходные сигналы индикации 220В на диспетчерский пульт: «РАБОТА», «АВАРИЯ», «ВКЛЮЧЕН РЕЗЕРВНЫЙ ВЕНТИЛЯТОР»;
- возможность подключения частотных регуляторов оборотов вентиляторов.
Технические характеристики
| Модель | Мощность вентилятора, кВт | |
|---|---|---|
| основной | резервный | |
| ЩУВ-380/0,09(..4,0)х2/AR/ДУ/ПС/М/М | от 0,09 до 3,0 | от 0,09 до 3,0 |
| ЩУВ-380/5,5х2/AR/ДУ/ПС/М/М | 5.5 | 5.5 |
| ЩУВ-380/7,5х2/AR/ДУ/ПС/М/М | 7.5 | 7.5 |
| ЩУВ-380/11,0х2/AR/ДУ/ПС/М/М | 11.0 | 11.0 |
| ЩУВ-380/15,0х2/AR/ДУ/ПС/М/М | 15.0 | 15.0 |
| ЩУВ-380/18,5х2/AR/ДУ/ПС/М/М | 18.5 | 18.5 |
| ЩУВ-380/22,0х2/AR/ДУ/ПС/М/М | 22.0 | 22.0 |
| ЩУВ-380/22,0х2/ZT/AR/ДУ/ПС/М/М | 22.0 | 22.0 |
| ЩУВ-380/30,0х2/AR/ДУ/ПС/М/М | 30.0 | 30.0 |
| ЩУВ-380/30,0х2/ZT/AR/ДУ/ПС/М/М | 30.0 | 30.0 |
Общие характеристики ЩУВ-AR
| Питающее напряжение щита | 3ф, 380В+N+PE, 50 Гц |
| Основной вентилятор | от 0,09 до 30,0 кВт, 3ф, 380В |
| Резервный вентилятор | от 0,09 до 30,0 кВт, 3ф, 380В |
| Органы управления | переключатели поворотные «ОСНОВНОЙ ВЕНТ.1/ОСНОВНОЙ ВЕНТ.2» «АВТОМАТИЧЕСКОЕ РЕЗЕРВИРОВАНИЕ ОТКЛ/ВКЛ» кнопки «ПУСК», «СТОП» |
| Органы индикации | индикаторы зеленые: «СЕТЬ», «ВЕНТИЛЯТОР 1 РАБОТА», «ВЕНТИЛЯТОР 2 РАБОТА» индикаторы красные «ВЕНТИЛЯТОР 1 АВАРИЯ», «ВЕНТИЛЯТОР 2 АВАРИЯ» Индикатор желтый «ВКЛЮЧЕН РЕЗЕРВНЫЙ ВЕНТИЛЯТОР» |
| Защита двигателей вентиляторов | тепловые реле защиты |
| Подключаемые датчики | датчик давления основного вентилятора |
| Исполнение щита | метал, IP31, навесное |
