Подробное описание
Т1.3.4

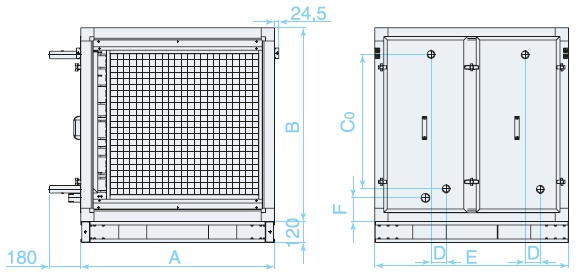

Секция водяного нагрева и водяного охлаждения
Рядность нагревателя и охладителя
Типоразмер | A, мм | B, мм | C0, мм | D, мм | E, мм | F, мм | |
---|---|---|---|---|---|---|---|
2-рядные | 3-рядные | ||||||
6 | 1100 | 1100 | 728 | 735 | 85 | 1100 | 135 |
7 | 1100 | 1320 | 985 | 985 | 85 | 1100 | 115 |
8 | 1320 | 1320 | 985 | 985 | 85 | 1100 | 115 |
12 | 1435 | 1435 | 1060 | 1083 | 85 | 1100 | 115 |
20 | 1660 | 1660 | 1305 | 1290 | 85 | 1100 | 115 |
25 | 2045 | 2045 | 1690 | 1690 | 85 | 1100 | 115 |
30 | 2485 | 2045 | 1685 | 1685 | 100 | 1100 | 115 |
35 | 2485 | 2485 | 2100 | 2100 | 125 | 1100 | 115 |
