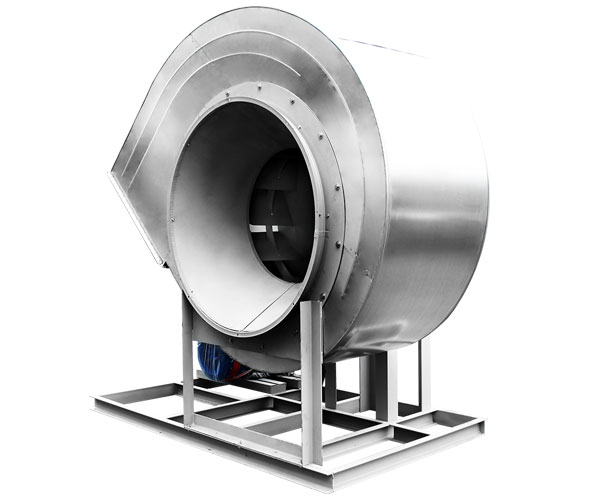

Радиальные вентиляторы ВЦ 4-70 "Улитка"

Радиальные вентиляторы ВЦ 4-70 эксплуатируются в местных и общеобменных вентиляционных системах на промышленных и полупромышленных площадях, в административных и общественных зданиях, и др.

Спецпредложение

Для получения скидки, заполните контактную форму

Описание

Вентиляторы ВЦ 4-70 данного типа развивают низкое давление и предназначены для одностороннего всасывания газовоздушных масс.

Предельная концентрация сухой пыли и взвешенных частиц в рабочем воздухе составляет 100 мг/м.куб. При этом в воздушном потоке не должно быть химически агрессивных по отношению к металлам включений, абразива, волокон и липкой пыли. Наибольшая рабочая температура воздушного или газового потока, которые проходят через вентилятор ВЦ 4-70, не должна превышать +80С для вентиляторов общего назначения и +200С для теплостойких агрегатов.

Конструктивные особенности

Вентилятор ВЦ 4-70 состоит из сварного постамента-рамы, спиралевидной корпусной детали, рабочей крыльчатки и приводной части.

Посредством сварного постамента вентилятор монтируется на фундаменте или перекрытии. Чтобы минимизировать вибрации и шумы от работающего привода и вращающегося колеса, при монтаже рекомендуется использовать виброизолирующие опоры (пружинные или резиновые).

Корпус на раме может размещаться под различным углом к горизонту (шаг проворота составляет 45 градусов), благодаря чему вентилятор радиальный ВЦ 4-70 можно выставить максимально удобно по отношению к воздуховоду. Забор рабочей среды происходит через цилиндрический патрубок, расположенный соосно рабочей крыльчатке. Выброс рабочей среды осуществляется через прямоугольный патрубок, расположенный по касательной к корпусу. При подсоединении вентилятора ВЦ 4-70 к воздуховодам можно применять гибкие вставки.

Рабочее колесо смонтировано внутри спиралевидного корпуса, лопатки отогнуты в обратную вращению сторону.

Привод на базе асинхронного двигателя может располагаться на оси рабочего колеса либо на раме, в этом случае вращающий момент передается через клиноременную передачу. В зависимости от взаимного расположения привода и рабочей крыльчатки различаются вентиляторы радиальные ВЦ 4-70 левой и правой компоновки.

Основные выпускаемые типоразмеры

2,5
3,15
4,0
5,0
6,3
8,0
10,0
12,5
16,0
20,0

Номенклатурный ряд вентиляторов ВЦ 4-70 насчитывает 11-ть стандартных типовых размеров, отличающихся между собой мощностью и производительностью. Широкий ассортимент позволяет потребителю выбрать и приобрести оптимальную модель вентилятора под конкретное назначение и условия эксплуатации.

Условия эксплуатации вентилятора ВР 80-75

Радиальные вентиляторы рассчитаны на долговременную и безотказную работу в климатических условиях У и Т при температуре окружающей среды -60° до +40°С. Категория размещения – 2 и 3. При условии защиты оборудования от атмосферных осадков и прямого солнечного излучения допускается устанавливать вентилятор на улице.

Основные варианты изготовления

индекс назначение и материалы
Общепромышленное исполнение, материал — углеродистая сталь
Ж2 Общепромышленное теплостойкое исполнение (допустимая температура перемещаемой среды – до плюс 200°С), материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
К1Ж2 Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВЖ2 Взрывозащищенное теплостойкое исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы
