Тягодутьевые машины

Тягодутьевые машины

Тягодутьевые машины дымососы являются частью оборудования котельных и промышленных установок, они применяются для принудительного удаления газов и дыма и создания искусственной тяги. В естественных условиях ее сила зависит от разницы температур воздуха снаружи и внутри помещения, а использование этих агрегатов позволяет получить одинаковую интенсивность горения при любых погодных условиях. Некоторые типы горелок неспособны работать без тягодутьевых машин, к ним относятся те, что обеспечивают сжигание твердого топлива в кипящем слое и другие.

Типы тягодутьевых машин

Все тягодутьевые машины подразделяются на два типа. Первый — это дымососы, второй — вентиляторы. Различие между ними состоит в способе перемещения воздуха. Каждый вид обладает своей спецификой и сферой применения. Использование агрегатов для усиления тяги целесообразно только в установках с высокой мощностью, так как их монтаж требует изменения конструкции, а эксплуатация невозможна без затрат электроэнергии.

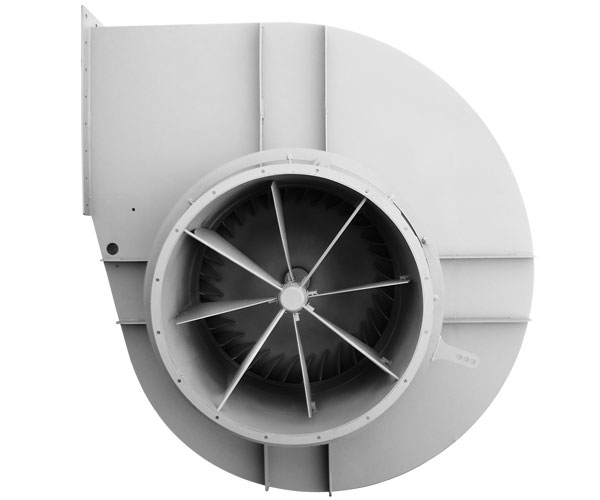

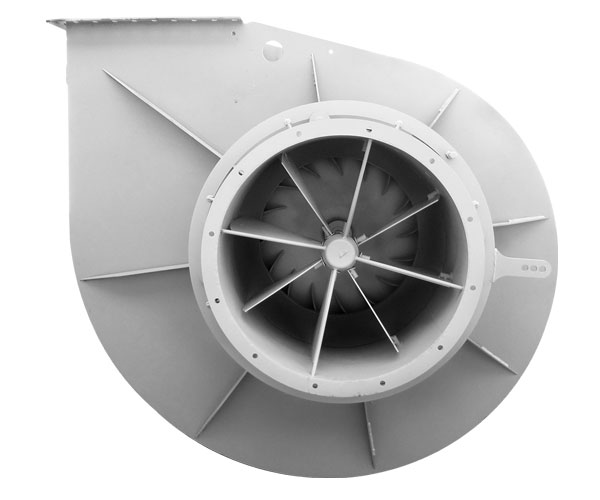

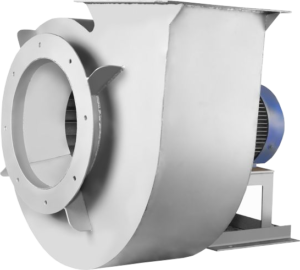

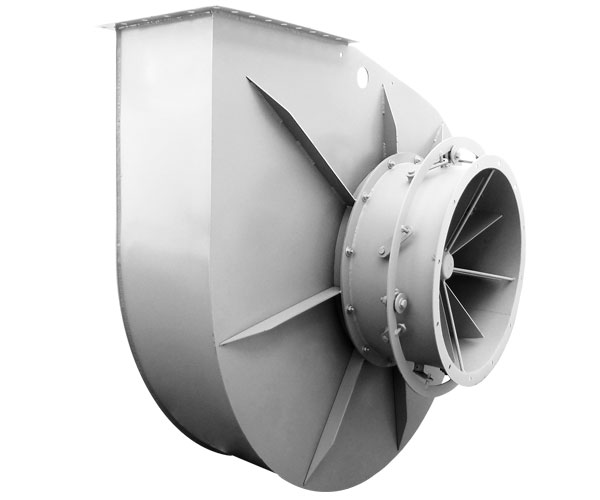

Дымососы

Тягодутьевые машины дымососы могут иметь одностороннее и двухстороннее всасывание. Сфера их применения — топки стационарных котлов, предназначенных для нагрева воды или производства пара, а также производственные установки. Дымососы вытягивают отработанный загрязненный воздух из зоны горения, специфика их работы состоит в ом, что нагрузка, приходящаяся на них значительно выше. Удаляемые газы содержат в себе как абразивные частицы, так и химически агрессивные вещества. По этой причине износ их происходит намного интенсивней, однако обойтись без них зачастую невозможно, так как только они позволяют поддерживать необходимый уровень давления при отсутствии герметичности топки и трубы.

Отличить дымосос от вентилятора можно даже при беглом знакомстве – он оснащен теплоизоляцией, так как работает с нагретыми газами и должен соответствовать требованиям безопасности.

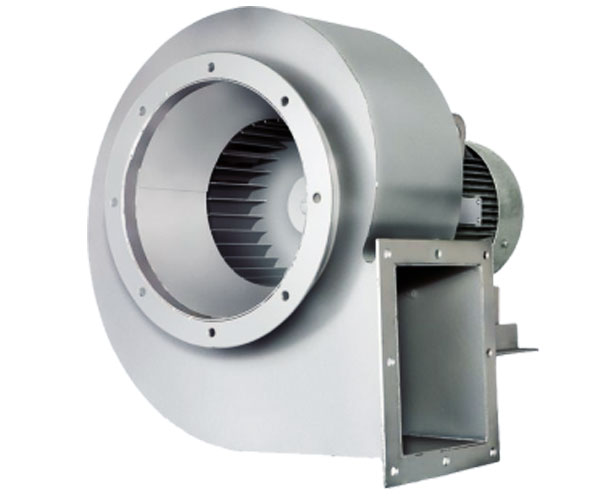

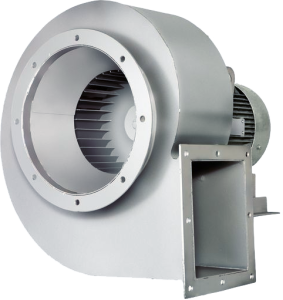

Вентиляторы

В отличие от тягодутьевых машин дымососов, вентиляторы используются для того, чтоб подавать в топку свежий воздух снаружи, вместо того, чтоб выводить из нее отработанные газы. Сфера применения вентиляторов – любые установки, применяемые для нагрева воздуха, исключение составляют те, что предотвращают обмерзание агрегатов. Так как вентиляторы работают с меньшими объемами газов, они обладают большей экономичностью, по сравнению с дымососами.

Устройство тягодутьевых машин

Несмотря на разницу в использовании и типе перемещения воздуха, конструкция дымососов и вентиляторов, применяющихся для усиления тяги, в принципе одинакова. Они состоять из следующих основных частей:

• Станина. Сделана из металла, как правило, методом сварки, обеспечивает устойчивость всей конструкции. На ней закреплены основные узлы, в том числе мотор.
• Корпус. Может быть цельносварным или состоять из отдельных секций, входное отверстие круглое, выходное – квадратное, оба они оборудованы фланцами для прикрепления патрубков и трубопроводов.
• Электродвигатель. Как правило, для тягодутьевых машин используются трехфазные электромоторы асинхронного типа, работающие от сети переменного тока частотой 50 Гц. Мощность двигателя зависит от требуемой производительности установки.
• Патрубок входной. Выглядит как металлический цилиндр, при помощи фланца крепится к корпусу.
• Рабочее колесо. Состоит из ступицы, двух дисков, переднего и заднего и прикрепленных к ним лопаток, осуществляющих перемещение воздуха.

Комплектация тягодутьевых машин может варьироваться, как и их эксплуатационные характеристики, а также показатели работы.
