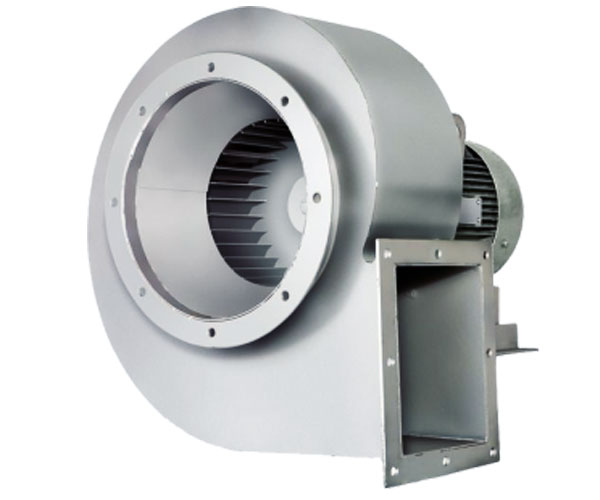

Промышленные дымососы ВД

Описание Промышленные дымососы ВД

Дымососы ВД могут применяться в котельных установках с производительностью 25 тонн пара в час и свыше, в газомазутных котлах с тепловой производительностью 0,5…16 Гкал, а также в прочих промышленных установках, где требуется интенсивная подача свежего воздуха в больших объемах. Промышленные вентиляторы-дымососы ВД допускаются к эксплуатации и в целях удаления дыма и летучих продуктов горения от топок, если температура рабочей среды не превышает +200°С.

Общие сведения

• Тягодутьевые машины сертифицированы: соответствия требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011; • Варианты материального исполнения: общепромышленное, коррозионностойкое; • Назначение: технологические установки; • Количество лопаток рабочего колеса: 32; • Конструктивное исполнение лопаток рабочего колеса: загнутые вперёд; • Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания.

Основные выпускаемые типоразмеры

Конструктивные особенности дымососа ВД

Радиальные промышленные дымососы ВД имеют моноблочное конструктивное исполнение поставляются заказчику в полностью собранном виде. Основными элементами вентиляционного дымососа ВД являются спиралевидных кожух-«улитка», рабочее колесо и привод, размещенный соосно рабочей крыльчатке на сварной подставке. Спиральный кожух изготавливается из тонколистовой стали и имеет два фланцевых патрубка для подключения к воздуховодам (напрямую или посредством гибких вставок). При подключении вентилятора дымососа ВД к воздуховодам, корпус может быть повернут удобным для монтажа углом (в плоскости вращения крыльчатки). Рабочее колесо радиального типа имеет 32 лопатки, отогнутые в сторону вращения. Забор воздуха производится вдоль оси крыльчатки, а выброс – по касательной в плоскости ее вращения. Для защиты оборудования от коррозии внешние поверхности покрыты износостойким лакокрасочным материалом.

Вентиляторы дымососы ВД условия эксплуатации

Промышленные дымососы ВД предназначены для работы в закрытых отапливаемых и неотапливаемых помещениях (кат. разм. 3 и 2). Допускается эксплуатация оборудования на открытом воздухе, если электрические части защищены от атмосферных осадков и прямых солнечных лучей. Нормальный температурный диапазон окружающей среды для дымососов ВД составляет от -30°С до +40°С. При температуре менее -30°С эксплуатировать агрегат не рекомендуется. Серия вентиляторов дымососов ВД насчитывает 5 типовых размеров. В зависимости от условий эксплуатации и назначения заказчик может купить дымосос ВД в общепромышленном исполнении или коррозионностойком, как правого, так и левого вращения (по направлению вращения колеса относительно электропривода).
