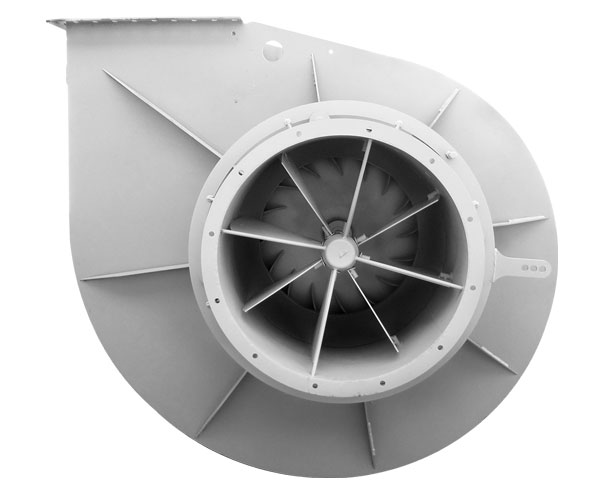

Промышленные дымососы ДН

Промышленные дымососы ДН

Дымососы ДН предназначены для организации подачи свежего воздуха к топливникам котельных установок. Допускается эксплуатация вентиляторов ДН для утилизации дыма и летучих продуктов горения от пространства топочных камер, если температура рабочей среды не превышает +200°С. Также дутьевые вентиляторы ДН могут работать в составе технологических линий на различных производствах, где техпроцессом предусматривается перемещение больших объемов воздуха (если условия эксплуатации не нарушают требований, установленных заводом-изготовителем).

Общие сведения

• Соответствует требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011 • Назначение: технологические установки • Количество лопаток рабочего колеса: 16 • Конструктивное исполнение лопаток рабочего колеса: загнутые назад • Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания • Варианты материального исполнения: общепромышленное, коррозионностойкое.

Основные выпускаемые типоразмеры

Конструктивные особенности вентилятора ДН

Вентиляторы дутьевые ДН имеют моноблочную конструкцию, поставляются в полностью собранном виде в упаковке производителя. Корпус дымососа ДН имеет спиралевидную форму (тип – «улитка») и изготавливается из тонколистовой катаной стали (марка – в зависимости от исполнения). При монтаже дымососа ДН на месте постоянной эксплуатации корпус может быть развернут выходным патрубком под удобным углом к воздуховоду (корпус проворачивается в плоскости вращения рабочего колеса). Для крепления вентилятора ДН к вентканалам на входном и выходном патрубках предусмотрены фланцы с отверстиями. Для усиления жесткости и устойчивости на внешних сторонах корпуса дымососа ДН предусмотрены дополнительные ребра. Внутри корпуса расположено рабочее колесо с 16-тью лопастями, которые загнуты в обратную вращению сторону. Ступица колеса насаживается непосредственно на ротор электродвигателя, который размещен на подставке. В качестве дополнительной антикоррозионной защиты на наружные поверхности дутьевой машины ДН нанесены износостойкие лакокрасочные материалы.

Вентиляторы дутьевые ДН условия эксплуатации

Вентиляторы дутьевые ДН могут эксплуатироваться в крытых помещениях по категории размещения 3 и 2 (отапливаемые и неотапливаемые помещения). Также допускается работа дутьевых машин ДН по первой кат. разм., если электрочасть защищена от атмосферных осадков и солнечных лучей. Допустимая температура эксплуатации оборудования данного типа – от -30°С до +40°С. При температуре корпуса ниже -30°С запускать агрегат в работу не рекомендуется. Номенклатурный ряд дутьевых машин ДН насчитывает 11-ть типовых размеров. У нас можно купить дымососы ДН в двух исполнениях: общепромышленном и коррозионностойком.
