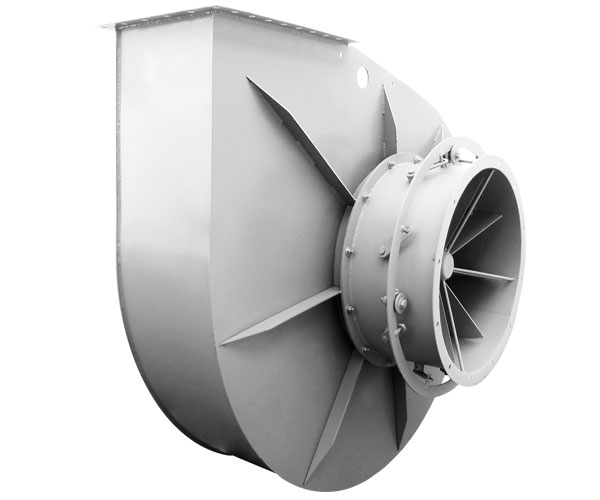

Промышленные дымососы ВДН

Промышленные дымососы ВДН

Промышленные дымососы ВДН могут использоваться в любых других промышленных установках и линиях, где технологическим процессом требуется перемещение значительных объемов воздуха (если условия эксплуатации не противоречат требованиям, установленным производителем). Допускается эксплуатация дымососов ВДН для отвода дыма и газов от топочных камер газомазутных котлов с уравновешенной тягой при условии, что температура рабочей среды не превышает +200°С.

Общие сведения

• Соответствует требованиям ТР ТС № 004/2011, № 010/2011, № 020/2011 • Назначение: технологические установки • Количество лопаток рабочего колеса: 16 • Конструктивное исполнение лопаток рабочего колеса: загнутые назад • Конструктивное исполнение корпуса: спиральный поворотный одностороннего всасывания • Варианты материального исполнения: общепромышленное, коррозионностойкое

Основные выпускаемые типоразмеры

Конструктивные особенности вентилятора ВДН

Тягодутьевые машины ВДН имеют моноблочное конструктивное исполнение и поставляются потребителю в полностью собранном и готовом для установки виде. Среди основных элементов дымососа ВДН можно выделить спиралевидный корпус-«улитку», рабочее колесо и электрический привод, который размещается на сварной подставке соосно крыльчатке. Корпус тягодутьевой машины ВДН изготавливается из тонколистовой катаной стали (марка – в зависимости от исполнения), имеет два фланцевых патрубка для подсоединения к вентканалам (напрямую или через гибкие вставки). Забор воздуха производится соосно встроенной крыльчатке, а выброс – по касательной в радиальном к ней направлении. Корпус выполнен поворотным, что дает возможность разместить дымосос ВДН в максимально удобном положении при монтаже. Электродвигатель расположен соосно рабочему колесу, - осевая втулка насажена непосредственно на его якорь. Крыльчатка состоит из 16-ти лопастей, которые загнуты в обратную вращению сторону. Для защиты тягодутьевой машины ВДН от коррозии наружные поверхности покрыты износостойким лакокрасочным материалом.

Тягодутьевые машины ВДН условия эксплуатации

Дымососы ВДН должны эксплуатироваться в отапливаемых и неотапливаемых помещениях закрытого типа (кат. разм. 3 и 2). Допустимая температура рабочей среды составляет -30°С…+40°С. При более низкой температуре эксплуатировать тягодутьевые машины ВДН не рекомендуется. Тягодутьевые машины ВДН выпускаются предприятием-изготовителем в 11-ти типоразмерах. У нас можно заказать и купить дымосос ВДН как в общепромышленном исполнении, так и в коррозионностойком.
