Вентиляторы радиальные низкого давления для обычных сред предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям, обыкновенного качества, не выше агрессивности воздуха с температурой до + 80 °С, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистых материалов.
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Технические данные
Характеристики
Мощность двигателя0,09—160 кВт
СтранаРоссия
СертификатРОСС RU.МГ01.В03480
Технические условияТУ 4861-008-57375659-2004
Температура средыдо + 80 0С
Полное давление20—2080 Па
Производительность200—270 000 м³/ч
ТипРадиальный вентилятор
БрендВЭЛТ
Подробно
Описание

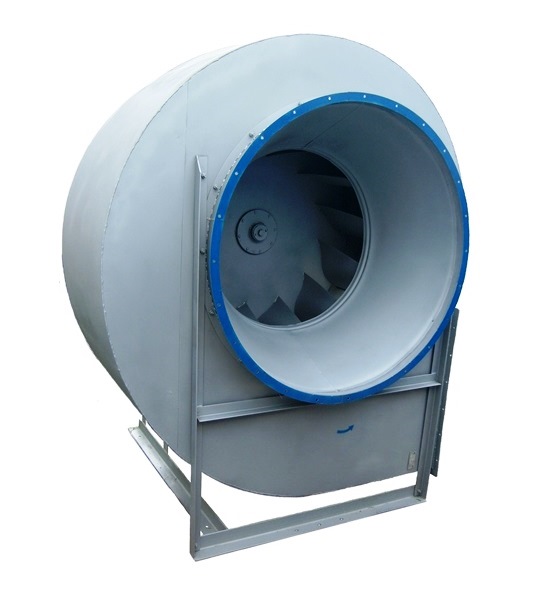

ВР 80-75 (аналог ВР 86-77; ВЦ 4-75; ВПВ-НД) — радиальный (центробежный) вентилятор общего назначения производства ВЭЛТ. Низкого и среднего давления; Одностороннего всасывания; Корпус спиральный поворотный; Количество лопаток 12 (13); Направление вращения – правое и левое; ДКЦТ.632530.001 ТУ; ДКЦТ.632533.004 ТУ; ТУ 4861-008-57375659-2004; ТУ 4861-009-57375659-2004; ТУ 4861-012-57375659-2004; КПНР.632534.005. ТУ.
Цена от14 528 ₽
Производительность200—270 000 м³/ч
Полное давление20—2080 Па
Мощность двигателя0,09—160 кВт
Технические условияТУ 4861-008-57375659-2004
Сертификат соответствияРОСС RU.МГ01. В03480
Температура средыдо + 80 0С
ПроизводительВЭЛТ, Россия
Конструкция и исполнения
Низкого и среднего давления
Одностороннего всасывания
Корпус спиральный поворотный
Количество лопаток 12 (13)
Направление вращения – правое и левое
ДКЦТ.632530.001 ТУ; ДКЦТ.632533.004 ТУ; ТУ 4861-008-57375659-2004; ТУ 4861-009-57375659-2004; ТУ 4861-012-57375659-2004; КПНР.632534.005. ТУ.
общего назначения
коррозионностойкие из нержавеющей стали
Что это даёт
Напор там, где осевой не справляетсяЦентробежное колесо создаёт давление в сотни и тысячи паскалей, поэтому вентилятор тянет сеть с фильтрами, калориферами, шумоглушителями и длинными воздуховодами.
Один корпус — десятки рабочих точекОдин типоразмер выпускается с разными двигателями и оборотами, поэтому под расчётную точку подбирается не «ближайший», а нужный вариант — без запаса по мощности «на всякий случай».
РемонтопригодностьКлассическая схема с рабочим колесом на валу двигателя или на подшипниковом узле: колесо, улитка и двигатель меняются по отдельности, ремонт возможен на месте.
Любой угол выхлопаКорпус поворачивается с шагом 45°, правое и левое вращение — вентилятор встраивается в готовую трассу без переделки воздуховодов.
Где применяется
приточные и вытяжные системы промышленных, общественных и административных зданий
аспирация и технологическая вентиляция цехов
подача воздуха на калориферы, фильтры и сушильные камеры
котельные, окрасочные и деревообрабатывающие производства
Технические характеристики
Типоразмер
Двигатель
Мощность, кВт
Обороты, об/мин
Производительность, м³/ч
Давление полное, Па
ВР 80-75-2,0. Исполнение 1 Дн=1,0
АИС56В4
0,09
1500
200-410
100-20
ВР 80-75-2,0. Исполнение 1 Дн=1,0
АИР63А4
0,25
1500
250-450
120-30
ВР 80-75-2,0. Исполнение 1 Дн=1,0
АИР56В2
0,25
3000
450-970
470-140
ВР 80-75-2,5. Исполнение 1 Дн=1,0
АИР56А4
0,12
1500
650-950
200-90
ВР 80-75-2,5. Исполнение 1 Дн=1,0
АИР56В4
0,18
1500
650-990
200-90
ВР 80-75-2,5. Исполнение 1 Дн=1,0
АИР63А4
0,25
1500
400-1000
200-90
ВР 80-75-2,5. Исполнение 1 Дн=1,0
АИР63В4
0,37
1500
345-1035
210-100
ВР 80-75-2,5. Исполнение 1 Дн=1,0
АИМ71А4
0,55
1500
450-1050
210-100
ВР 80-75-2,5. Исполнение 1 Дн=1,0
АИР71В4
0,75
1500
650-1050
210-100
ВР 80-75-2,5. Исполнение 1 Дн=1,0
АИР63А2
0,37
3000
550-1650
490-300
ВР 80-75-2,5. Исполнение 1 Дн=1,0
АИР63В2
0,55
3000
525-2000
695-275
ВР 80-75-2,5. Исполнение 1 Дн=1,0
АИР71А2
0,75
3000
550-2050
700-300
ВР 80-75-2,5. Исполнение 1 Дн=1,0
АИР71В2
1,1
3000
600-2100
750-340
ВР 80-75-2,5. Исполнение 1 Дн=1,0
АИР80А2
1,5
3000
650-2150
780-370
ВР 80-75-3,15. Исполнение 1 Дн=1,0
АИР56В4
0,18
1500
760-1820
185-110
ВР 80-75-3,15. Исполнение 1 Дн=1,0
АИР63А4
0,25
1500
850-1840
280-130
ВР 80-75-3,15. Исполнение 1 Дн=1,0
АИР63В4
0,37
1500
900-1950
370-130
ВР 80-75-3,15. Исполнение 1 Дн=1,0
АИР71А4
0,55
1500
1000-2030
400-140
ВР 80-75-3,15. Исполнение 1 Дн=1,0
АИР71В4
0,75
1500
1050-2230
430-140
ВР 80-75-3,15. Исполнение 1 Дн=1,0
ВР 80-75-3,15. Исполнение 1 Дн=1,0
АИР80А4
1,1
1500
1100-2290
450-200
ВР 80-75-3,15. Исполнение 1 Дн=1,0
АИР71В2
1,1
3000
1050-3200
1030-280
ВР 80-75-3,15. Исполнение 1 Дн=1,0
АИР80А2
1,5
3000
1115-3455
1340-270
ВР 80-75-3,15. Исполнение 1 Дн=1,0
АИР80В2
2,2
3000
1500-3800
1350-480
ВР 80-75-3,15. Исполнение 1 Дн=1,0
АИР90L2
3,0
3000
1500-4000
1350-680
ВР 80-75-5. Исполнение 1 Дн=1,0
АИР71В6
0,55
1000
2750-4100
340-215
ВР 80-75-5. Исполнение 1 Дн=1,0
АИР80А6
0,75
1000
3000-5615
405-225
ВР 80-75-5. Исполнение 1 Дн=1,0
АИР80В6
1,1
1000
3080-5700
460-315
ВР 80-75-5. Исполнение 1 Дн=1,0
АИР100L6
2,2
1000
3100-5700
470-320
ВР 80-75-5. Исполнение 1 Дн=1,0
АИР80А4
1,1
1500
2550-7950
900-270
ВР 80-75-5. Исполнение 1 Дн=1,0
АИР80В4
1,5
1500
2600-8110
950-300
ВР 80-75-5. Исполнение 1 Дн=1,0
АИР90L4
2,2
1500
2600-8500
960-400
ВР 80-75-5. Исполнение 1 Дн=1,0
АИР100S4
3,0
1500
2605-9200
980-470
ВР 80-75-5. Исполнение 1 Дн=1,0
АИР100L4
4,0
1500
2605-9250
1000-650
ВР 80-75-6,3. Исполнение 1 Дн=1,0
АИР80В6
1,1
1000
4700-8300
380-350
ВР 80-75-6,3. Исполнение 1 Дн=1,0
АИР90L6
1,5
1000
4800-10000
470-350
ВР 80-75-6,3. Исполнение 1 Дн=1,0
АИР100L6
2,2
1000
4990-11800
640-360
ВР 80-75-6,3. Исполнение 1 Дн=1,0
А112МА6
3,0
1000
6200-12000
750-530
ВР 80-75-6,3. Исполнение 1 Дн=1,0
ВР 80-75-6,3. Исполнение 1 Дн=1,0
АИР100L4
4,0
1500
8530-15260
1095-300
ВР 80-75-6,3. Исполнение 1 Дн=1,0
АИР112М4
5,5
1500
8600-17000
1220-400
ВР 80-75-6,3. Исполнение 1 Дн=1,0
АИР132S4
7,5
1500
8880-18700
1465-430
ВР 80-75-6,3. Исполнение 1 Дн=1,0
АИРМ132М4
11,0
1500
9200-19800
1550-700
ВР 80-75-8. Исполнение 1 Дн=1,0
5А112МВ8
3,0
750
7500-10600
650-500
Показаны 44 строк из 86 — полные таблицы в техническом листе.
Типоразмер
Двигатель
Мощность, кВт
Обороты, об/мин
Производительность, м³/ч
Давление полное, Па
Двигатель
ВР 80-75-10. Исполнение 5 Дн=1,0
АИР132S6
5,5
960 (620)
27600-32100
400-110
490
ВР 80-75-10. Исполнение 5 Дн=1,0
5А132М6
7,5
960 (700)
27600-33000
690-440
506
ВР 80-75-10. Исполнение 5 Дн=1,0
АИР160S6
11,0
970 (770)
28000-34000
810-700
506
ВР 80-75-10. Исполнение 5 Дн=1,0
АИР160М6
15,0
975 (850)
28000-37000
1000-850
516
ВР 80-75-10. Исполнение 5 Дн=1,0
АИР180М6
18,5
975 (1050)
28600-42000
1300-900
526
ВР 80-75-10. Исполнение 5 Дн=1,0
АИР180S4
22,0
1465(1050)
29000-44000
1450-1000
526
ВР 80-75-12,5. Исполнение 5 Дн=1,0
АИР160S8
7,5
725 (535)
20000-43000
660-300
890
ВР 80-75-12,5. Исполнение 5 Дн=1,0
АИР160М8
11,0
725 (580)
22000-45000
700-250
890
ВР 80-75-12,5. Исполнение 5 Дн=1,0
АИР180М8
15,0
730 (650)
25000-52500
900-700
900
ВР 80-75-12,5. Исполнение 5 Дн=1,0
5А200М8
18,5
730 (685)
27000-57000
1150-850
900
ВР 80-75-12,5. Исполнение 5 Дн=1,0
5А200L8
22,0
730 (755)
28000-60000
1300-1000
900
ВР 80-75-12,5. Исполнение 5 Дн=1,0
5А200L6
30,0
980 (800)
31000-64500
1400-1100
900
Цены на типоразмеры
Ниже — рекомендованные цены производителя (400 позиций ряда, от 14 528 ₽ до 4 578 357 ₽). Итоговая стоимость зависит от исполнения, комплектации и объёма заказа — рассчитаем по вашей спецификации.
Исполнение
Цена, ₽
ВР 80-75-2,0 ДУ (0,09/1500) Вентилятор радиальный низкого давления. исполнение 1
14 528
ВР 80-75-2,5 ДУ (0,12/1500) Вентилятор радиальный низкого давления. исполнение 1
14 528
ВР 80-75-2,5 ДУ (0,18/1500) Вентилятор радиальный низкого давления. исполнение 1
14 528
ВР 80-75-2,0 ДУ (0,25/1500) Вентилятор радиальный низкого давления. исполнение 1
14 811
ВР 80-75-2,0 ДУ (0,25/3000) Вентилятор радиальный низкого давления. исполнение 1
14 811
ВР 80-75-2,5 ДУ (0,25/1500) Вентилятор радиальный низкого давления. исполнение 1
14 811
ВР 80-75-2,5 ДУ (0,37/3000) Вентилятор радиальный низкого давления. исполнение 1
14 811
ВР 80-75-2,5 ДУ (0,37/1500) Вентилятор радиальный низкого давления. исполнение 1
14 968
ВР 80-75-2,5 ДУ (0,55/3000) Вентилятор радиальный низкого давления. исполнение 1
14 968
ВР 80-75-2 (0,09/1500) исполнение 1 Вентилятор радиальный низкого давления
15 555
ВР 80-75-2,5 ДУ (0,75/3000) Вентилятор радиальный низкого давления. исполнение 1
15 842
ВР 80-75-2,5 ДУ (0,75/1500) Вентилятор радиальный низкого давления. исполнение 1
16 060
ВР 80-75-2,5 ДУ (1,1/3000) Вентилятор радиальный низкого давления. исполнение 1
16 060
ВР 80-75-2,5 ДУ (0,55/1500) Вентилятор радиальный низкого давления. исполнение 1 Россия +7(495)268-04-70 Казах
16 086
ВР 80-75-3,15 ДУ (0,18/1500) Вентилятор радиальный низкого давления
16 518
ВР 80-75-3,15 ДУ (0,25/1500) Вентилятор радиальный низкого давления. исполнение 1
16 649
ВР 80-75-3,15 ДУ (0,37/1500) Вентилятор радиальный низкого давления. исполнение 1
16 807
ВР 80-75-2 (0,25/1500) исполнение 1 Вентилятор радиальный низкого давления
16 943
ВР 80-75-2 (0,25/3000) исполнение 1 Вентилятор радиальный низкого давления
17 147
ВР 80-75-3,15 ДУ (0,75/1500) Вентилятор радиальный низкого давления. исполнение 1
17 899
ВР 80-75-3,15 ДУ (1,1/3000) Вентилятор радиальный низкого давления. исполнение 1
17 899
ВР 80-75-3,15 ДУ (0,55/1500) Вентилятор радиальный низкого давления. исполнение 1
17 926
ВР 80-75-2,5 (0,25/1500) исполнение 1 Вентилятор радиальный низкого давления
17 929
ВР 80-75-2,5 (0,37/3000) исполнение 1 Вентилятор радиальный низкого давления
17 929
ВР 80-75-2,5 (0,37/1500) исполнение 1 Вентилятор радиальный низкого давления
18 186
ВР 80-75-2,5 (0,55/3000) исполнение 1 Вентилятор радиальный низкого давления
18 232
ВР 80-75-2,5 ДУ (1,5/3000) Вентилятор радиальный низкого давления. исполнение 1
18 481
ВР 80-75-2,5 (0,12/1500) исполнение 1 Вентилятор радиальный низкого давления
19 148
ВР 80-75-2,5 (0,18/1500) исполнение 1 Вентилятор радиальный низкого давления
19 241
ВР 80-75-2,5 (0,55/1500) исполнение 1 Вентилятор радиальный низкого давления
19 345
ВР 80-75-2,5 (0,75/3000) исполнение 1 Вентилятор радиальный низкого давления
19 517
ВР 80-75-2,5 (0,75/1500) исполнение 1 Вентилятор радиальный низкого давления
19 654
ВР 80-75-2,5 (1,1/3000) исполнение 1 Вентилятор радиальный низкого давления
20 197
ВР 80-75-3,15 ДУ (1,1/1500) Вентилятор радиальный низкого давления. исполнение 1
20 320
ВР 80-75-3,15 ДУ (1,5/3000) Вентилятор радиальный низкого давления. исполнение 1
20 320
ВР 80-75-3,15 ДУ (2,2/3000) Вентилятор радиальный низкого давления. исполнение 1
20 749
ВР 80-75-4 ДУ (0,37/1000) Вентилятор радиальный низкого давления. исполнение 1
22 201
ВР 80-75-2,5 (1,5/3000) исполнение 1 Вентилятор радиальный низкого давления
22 281
ВР 80-75-4 ДУ (0,75/1500) Вентилятор радиальный низкого давления. исполнение 1
22 419
ВР 80-75-4 ДУ (0,25/1000) Вентилятор радиальный низкого давления. исполнение 1
22 439
Показаны 40 строк из 400 — полные таблицы в техническом листе.

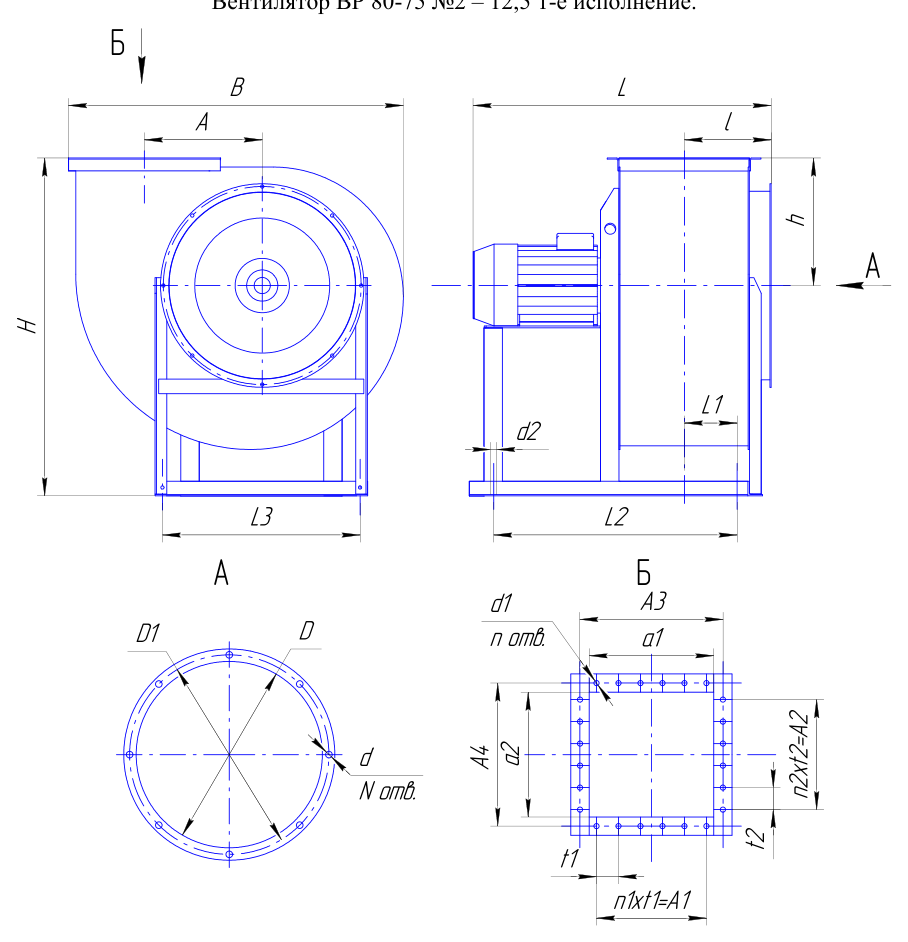

Габаритные и присоединительные размеры
Габаритные и присоединительные размеры — ВР 80-75 (аналог ВР 86-77; ВЦ 4-75; ВПВ-НД). Открыть в полном размере
вент
В
А
А1
А2
А3
А4
а1
а2
Lmax
l
h
H
L1
2
383
140
100
100
170
170
140
140
500
128
150
410
32
2,5
475
163
100
100
200
200
175
175
530
145
185
495
6
3,15
602
208
200
200
245
245
220
220
630
165
228
625
52
4
740
260
200
200
300
300
270
270
730
205
277
780
106
5
915
324
300
300
380
380
350
350
810
245
339
905
140
6,3
1143
410
400
400
470
470
441
441
995
290
420
1150
230
8
1446
520
600
600
600
600
560
560
1300
380
533
1445
252
10
1785
640
750
750
750
750
700
700
1580
450
650
1785
312
12
2145
780
750
750
880
880
840
840
1650
520
755
2150
377
12,5
2145
780
750
750
930
930
875
875
1690
540
755
2200
425
Как подобрать
считайте рабочую точку по расходу и полному давлению сети — вентилятор подбирается по обеим величинам сразу
проверьте температуру и запылённость среды: для абразивной пыли нужны пылевые исполнения, для агрессивных сред — коррозионно-стойкие
заранее определите исполнение по схеме привода, направление вращения и угол разворота корпуса
если расход в системе меняется, закладывайте преобразователь частоты — это дешевле дросселирования
Монтаж и эксплуатация
ставьте вентилятор на виброоснование или виброизоляторы, к воздуховодам подключайте через гибкие вставки
до пуска проверьте направление вращения колеса: при обратном вращении вентилятор даёт около трети расхода
сеть подключайте прямыми участками не менее 1–1,5 диаметра до входа и после выхода — иначе паспортные характеристики не достигаются
двигатель защищайте автоматом и тепловым реле, при частых пусках — устройством плавного пуска
Важно знать
Не пускайте «на прикрытую задвижку» без расчёта
У радиальных вентиляторов мощность на валу зависит от расхода: при пуске на открытую сеть ток может превысить номинал двигателя. Схему пуска согласуйте с расчётной точкой.
Документация. Технический лист с полными таблицами и чертежами — ВР 80-75 (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
Нужен расчёт по спецификации?
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
Платите так, как удобно, — доставку берём на себя: свои машины по Москве и области, отправка транспортными компаниями по России и СНГ.
Способы оплаты
НаличнымиКартойQR-код (СБП)Безнал по счётуОнлайн по ссылке
Доставка
По МосквеБесплатно от 50 000 ₽ (груз до 15 м³), иначе от 2 000 ₽
До терминала транспортной компанииПо Москве — бесплатно, перевозчик на ваш выбор
По ПодмосковьюПо расстоянию от МКАД и габаритам — цену назовём сразу при оформлении
В любой регион России и СНГСборный груз, отдельная машина, ж/д или контейнер — логистику организуем сами
СамовывозСо склада в Москве, ш. Энтузиастов, 56, стр. 34 (ворота №3)
Отгружаем со склада в Москве в день оплаты или на следующий рабочий день. Если позиции приходят в разные сроки — храним бесплатно и отправляем всё разом.
Забирайте оборудование сейчас — платите потом. Постоянным и проверенным клиентам даём отсрочку по договору, работаем с банковскими гарантиями и факторингом.
Варианты
Оплата по графикуПолучаете товар сразу, платите частями — без кассовых разрывов на объекте
Банковская гарантияНадёжно для обеих сторон, работаем с банковскими продуктами
ФакторингВы получаете отсрочку, мы — оплату от банка. Лимиты и ставки индивидуальные
Как оформить
Заявка: компания, контакты, желаемые лимит и срок
Документы: карточка организации и стандартный пакет по запросу менеджера
Согласование условий: лимит, срок, график платежей или факторинг
Договор с прозрачным графиком, без скрытых комиссий
Отгрузка — оплачиваете по графику
Решение по заявке — за 1–3 рабочих дня. Лимит и срок подбираем под вашу компанию: историю работы, объёмы и регулярность закупок.
+7 (495) 640-24-15info@ventar-s.ruОфис: Москва, ш. Энтузиастов, 56, стр. 44, оф. 1103-1Склад: Москва, ш. Энтузиастов, 56, стр. 34 (ворота №3)Пн–Чт 9:00–18:00, Пт до 17:00
