Технические данные
Характеристики
Мощность двигателя0,37—22 кВт
СтранаРоссия
СертификатРОСС RU.МГ01.В03480
Технические условияТУ 4861-027-57375659-2006
Температура средыдо + 800С
Полное давление600—6500 Па
Производительность90—3500 м³/ч
ТипРадиальный вентилятор
БрендВЭЛТ
Подробно
Описание

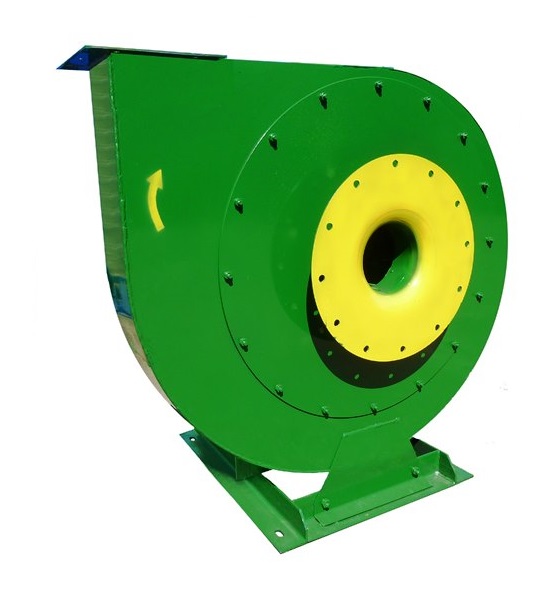

ВР 6-13 и ВР 6-28 — радиальный (центробежный) вентилятор общего назначения производства ВЭЛТ. Высокого давления; Одностороннего всасывания; Корпус спиральный поворотный; Количество лопаток - 7/16; Направление вращения – правое и левое; ТУ 4861-026-57375659-2006.
Цена от20 778 ₽
Производительность90—3500 м³/ч
Полное давление600—6500 Па
Мощность двигателя0,37—22 кВт
Технические условияТУ 4861-027-57375659-2006
Сертификат соответствияРОСС RU.МГ01. В03480
Температура средыдо + 800С
ПроизводительВЭЛТ, Россия
Конструкция и исполнения
Высокого давления
Одностороннего всасывания
Корпус спиральный поворотный
Количество лопаток - 7/16
Направление вращения – правое и левое
Общего назначения из углеродистой стали
Коррозионностойкие из нержавеющей стали
Взрывозащищенные из разнородных металлов.
Что это даёт
Напор там, где осевой не справляетсяЦентробежное колесо создаёт давление в сотни и тысячи паскалей, поэтому вентилятор тянет сеть с фильтрами, калориферами, шумоглушителями и длинными воздуховодами.
Один корпус — десятки рабочих точекОдин типоразмер выпускается с разными двигателями и оборотами, поэтому под расчётную точку подбирается не «ближайший», а нужный вариант — без запаса по мощности «на всякий случай».
РемонтопригодностьКлассическая схема с рабочим колесом на валу двигателя или на подшипниковом узле: колесо, улитка и двигатель меняются по отдельности, ремонт возможен на месте.
Любой угол выхлопаКорпус поворачивается с шагом 45°, правое и левое вращение — вентилятор встраивается в готовую трассу без переделки воздуховодов.
Где применяется
приточные и вытяжные системы промышленных, общественных и административных зданий
аспирация и технологическая вентиляция цехов
подача воздуха на калориферы, фильтры и сушильные камеры
котельные, окрасочные и деревообрабатывающие производства
Технические характеристики
Двигатель
Мощность, кВт
вращения Частота n, мин.-¹ колеса
Производительность, м³/ч
Давление полное, Па
АИР63В4
0,37
1500
90-230
900-600
АИМ71А4
0,55
1500
100-230
1000-600
АИР80В2
2,2
3000
200-320
2900-2800
АИР90L2
3,0
3000
220-460
2900-2300
АИМ71А4
0,55
1500
300-440
1500-900
АИМ71А4
0,75
1500
350-500
1400-700
АИР100S2
4,0
3000
350-1180
4700-1500
АИР100L2
5,5
3000
370-1220
4750-1500
АИР100L2
2,2
1500
800-1500
2000-600
АИР100S4
3,0
1500
900-2000
2100-660
АИРМ132М2
11,0
3000
1500-3350
6500-4000
АИР160S2
15,0
3000
1500-3400
6500-3500
5А160M2
18,5
3000
1600-3500
6500-3500
АИР100L6
2,2
1000
550-1100
1400-1350
АИРМ132МA6
3,0
1000
670-1400
1400-650
АИР100L4
4,0
1500
900-1600
2900-2100
АИР112М4
5,5
1500
1000-1800
2900-2100
АИР132S4
7,5
1500
1200-1800
2900-2150
5А112МВ6
4,0
1000
1000-2400
2000-1200
АИРМ132S6
5,5
1000
1100-2500
2000-1100
АИР160М4
18,5
1500
1600-3200
4500-3600
АИР180S4
22,0
1500
2000-3300
4600-3500
Цены на типоразмеры
Ниже — рекомендованные цены производителя (100 позиций ряда, от 20 778 ₽ до 495 345 ₽). Итоговая стоимость зависит от исполнения, комплектации и объёма заказа — рассчитаем по вашей спецификации.
Исполнение
Цена, ₽
ВР 6-28-4 (0,55/1500) Вентилятор радиальный высокого давления одностороннего всасывания
20 778
ВР 6-13-4 (0,37/1500) Вентилятор радиальный высокого давления одностороннего всасывания
22 698
ВР 6-13-4 (0,55/1500) Вентилятор радиальный высокого давления одностороннего всасывания
23 494
ВР 6-13-4 (2,2/3000) Вентилятор радиальный высокого давления одностороннего всасывания
24 876
ВР 6-28-4 (0,75/1500) Вентилятор радиальный высокого давления одностороннего всасывания
24 900
ВР 6-13-4 (3,0/3000) Вентилятор радиальный высокого давления одностороннего всасывания Россия +7(495)268-04-70
26 120
ВР 6-28-4 (4,0/3000) Вентилятор радиальный высокого давления одностороннего всасывания
27 555
ВР 6-13М-4 (0,55/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
27 973
ВР 6-13М-4 (0,75/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
27 973
ВР 6-28-4 (5,5/3000) Вентилятор радиальный высокого давления одностороннего всасывания
28 783
ВР 6-13-5 (0,55/1500) Вентилятор радиальный высокого давления одностороннего всасывания
29 666
ВР 6-13-5 (0,75/1500) Вентилятор радиальный высокого давления одностороннего всасывания
29 928
ВР 6-13М-5 (0,25/1500) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания Россия +
32 255
ВР 6-13М-5 (1,5/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
32 255
ВР 6-13М-5 (2,2/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
32 255
ВР 6-28-5 (1,1/1500) Вентилятор радиальный высокого давления одностороннего всасывания
32 669
ВР 6-28-5 (1,5/1500) Вентилятор радиальный высокого давления одностороннего всасывания
33 099
ВР 6-13М-4,5 (1,5/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
33 785
ВР 6-13-5 (4,0/3000) Вентилятор радиальный высокого давления одностороннего всасывания
35 254
ВР 6-13-5 (5,5/3000) Вентилятор радиальный высокого давления одностороннего всасывания
36 038
ВР 6-28-5 (7,5/3000) Вентилятор радиальный высокого давления одностороннего всасывания
43 240
ВР 6-13-6,3 (2,2/1500) Вентилятор радиальный высокого давления одностороннего всасывания
46 541
ВР 6-13-6,3 (3,0/1500) Вентилятор радиальный высокого давления одностороннего всасывания
48 046
ВР 6-13М-5,6 (1,1/1500) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
50 523
ВР 6-13М-5,6 (4,0/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
50 523
ВР 6-28-6 (3,0/1500) Вентилятор радиальный высокого давления одностороннего всасывания
54 148
ВР 6-13М-6,3 (1,1/1500) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
55 243
ВР 6-13М-6,3 (7,5/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
55 243
ВР 6-28-6 (4,0/1500) Вентилятор радиальный высокого давления одностороннего всасывания
55 375
ВР 6-13-6,3 (11,0/3000) Вентилятор радиальный высокого давления одностороннего всасывания
55 687
ВР 6-28-5 (11,0/3000) Вентилятор радиальный высокого давления одностороннего всасывания
57 866
ВР 6-13М-7,1 (2,2/1500) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
66 308
ВР 6-13-8 (4,0/1500) Вентилятор радиальный высокого давления одностороннего всасывания
66 526
ВР 6-13-8 (2,2/1000) Вентилятор радиальный высокого давления одностороннего всасывания
66 737
ВР 6-13-8 (3,0/1000) Вентилятор радиальный высокого давления одностороннего всасывания
69 450
ВР 6-13-8 (5,5/1500) Вентилятор радиальный высокого давления одностороннего всасывания
69 487
ВР 6-13-6,3 (15,0/3000) Вентилятор радиальный высокого давления одностороннего всасывания
70 321
ВР 6-13-6,3 (18,5/3000) Вентилятор радиальный высокого давления одностороннего всасывания
70 445
ВР 6-13-8 (7,5/1500) Вентилятор радиальный высокого давления одностороннего всасывания
71 889
ВР 6-28-8 (3,0/1000) Вентилятор радиальный высокого давления одностороннего всасывания
75 121
Показаны 40 строк из 100 — полные таблицы в техническом листе.
считайте рабочую точку по расходу и полному давлению сети — вентилятор подбирается по обеим величинам сразу
проверьте температуру и запылённость среды: для абразивной пыли нужны пылевые исполнения, для агрессивных сред — коррозионно-стойкие
заранее определите исполнение по схеме привода, направление вращения и угол разворота корпуса
если расход в системе меняется, закладывайте преобразователь частоты — это дешевле дросселирования
Монтаж и эксплуатация
ставьте вентилятор на виброоснование или виброизоляторы, к воздуховодам подключайте через гибкие вставки
до пуска проверьте направление вращения колеса: при обратном вращении вентилятор даёт около трети расхода
сеть подключайте прямыми участками не менее 1–1,5 диаметра до входа и после выхода — иначе паспортные характеристики не достигаются
двигатель защищайте автоматом и тепловым реле, при частых пусках — устройством плавного пуска
Важно знать
Не пускайте «на прикрытую задвижку» без расчёта
У радиальных вентиляторов мощность на валу зависит от расхода: при пуске на открытую сеть ток может превысить номинал двигателя. Схему пуска согласуйте с расчётной точкой.

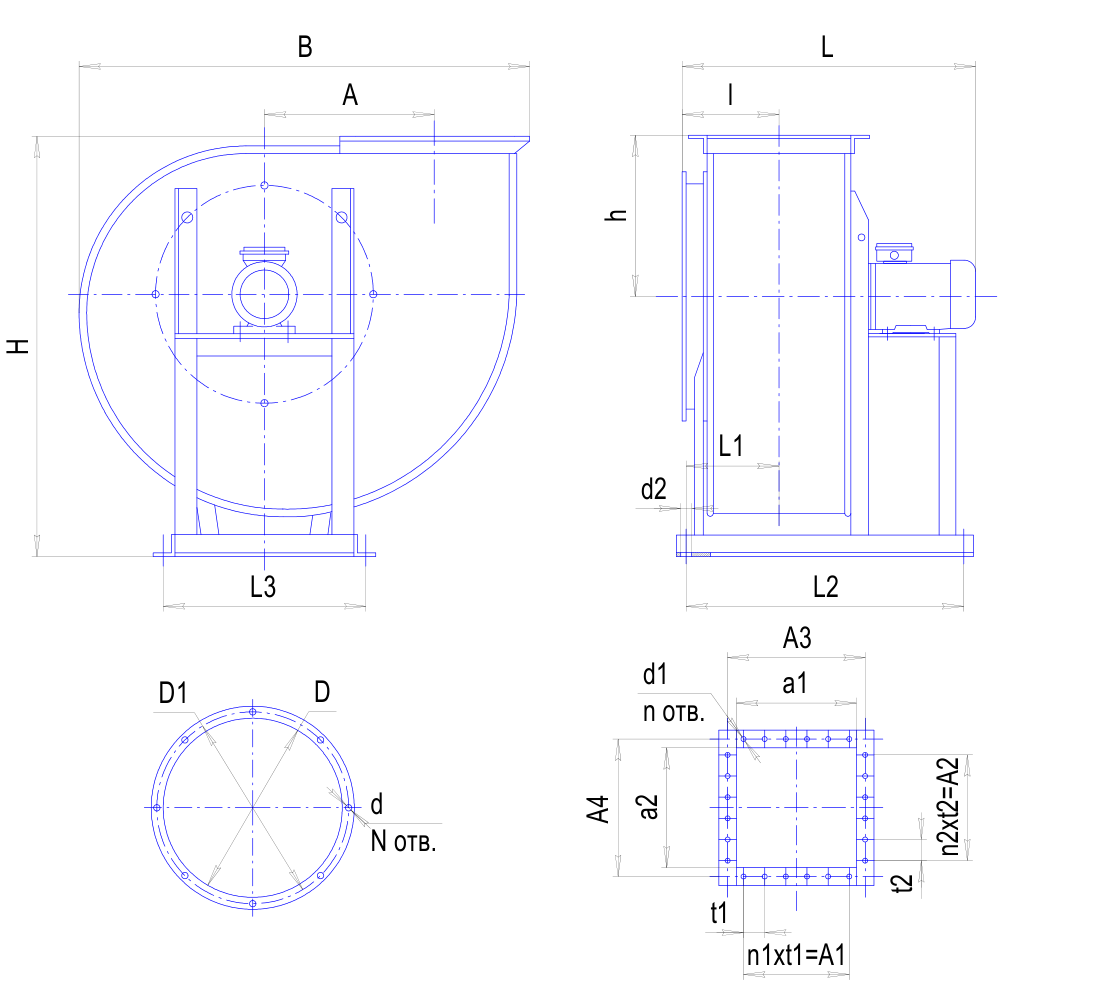

Документация. Технический лист с полными таблицами и чертежами — ВР 6-13 и ВР 6-28 (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
