Технические данные
Характеристики
Мощность двигателя0,25—15 кВт
СтранаРоссия
СертификатРОСС RU.МГ01.В03480
Технические условияТУ 4861-027-57375659-2006
Температура средыдо + 800С
Полное давление800—11 800 Па
Производительность280—3600 м³/ч
ТипРадиальный вентилятор
БрендВЭЛТ
Подробно
Описание

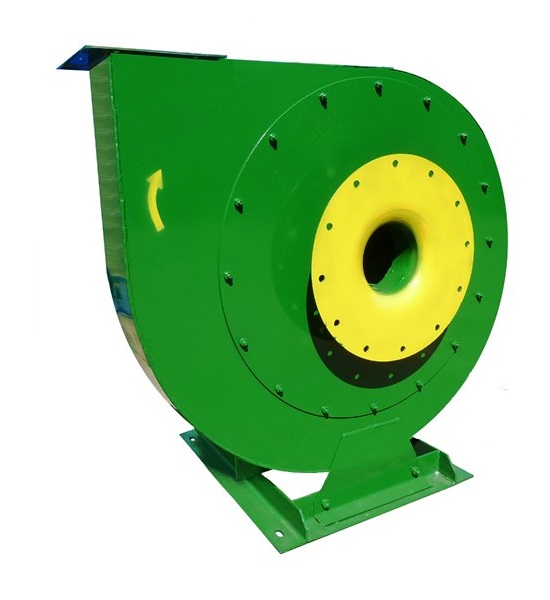

ВР 6-13М (аналог ВР 140-15) — радиальный (центробежный) вентилятор общего назначения производства ВЭЛТ. Высокого давления; Одностороннего всасывания; Корпус спиральный поворотный; Количество лопаток - 12; Направление вращения – правое и левое; ТУ 4861-026-57375659-2006.
Цена от27 973 ₽
Производительность280—3600 м³/ч
Полное давление800—11 800 Па
Мощность двигателя0,25—15 кВт
Технические условияТУ 4861-027-57375659-2006
Сертификат соответствияРОСС RU.МГ01. В03480
Температура средыдо + 800С
ПроизводительВЭЛТ, Россия
Конструкция и исполнения
Высокого давления
Одностороннего всасывания
Корпус спиральный поворотный
Количество лопаток - 12
Направление вращения – правое и левое
Общего назначения из углеродистой стали
Коррозионностойкие из нержавеющей стали
Взрывозащищенные из разнородных металлов.
Что это даёт
Напор там, где осевой не справляетсяЦентробежное колесо создаёт давление в сотни и тысячи паскалей, поэтому вентилятор тянет сеть с фильтрами, калориферами, шумоглушителями и длинными воздуховодами.
Один корпус — десятки рабочих точекОдин типоразмер выпускается с разными двигателями и оборотами, поэтому под расчётную точку подбирается не «ближайший», а нужный вариант — без запаса по мощности «на всякий случай».
РемонтопригодностьКлассическая схема с рабочим колесом на валу двигателя или на подшипниковом узле: колесо, улитка и двигатель меняются по отдельности, ремонт возможен на месте.
Любой угол выхлопаКорпус поворачивается с шагом 45°, правое и левое вращение — вентилятор встраивается в готовую трассу без переделки воздуховодов.
Где применяется
приточные и вытяжные системы промышленных, общественных и административных зданий
аспирация и технологическая вентиляция цехов
подача воздуха на калориферы, фильтры и сушильные камеры
котельные, окрасочные и деревообрабатывающие производства
Технические характеристики
Двигатель
Мощность, кВт
вращения Частота n, мин.-¹ колеса
Производительность, м³/ч
Давление полное, Па
АИР63В2
0,55
3000
300-500
3050-3000
АИР71А2
0,75
3000
300-750
3050-2100
АИР63А4
0,25
1500
280-700
1150-800
5А80МВ2
2,2
3000
500-1500
4800-3400
5А80МА4
1,1
1500
440-1000
1500-1000
АИР100S2
4,0
3000
800-2000
6200-4300
5А80МА4
1,1
1500
600-1500
1900-1200
АИРМ112М2
7,5
3000
1100-3000
7000-5500
5А80МА4
1,1
1500(1400)
550-1500
1900-1200
5А80МВ4
1,5
1500(1400)
550-1500
1900-1200
АИР90L4
2,2
1500(2000)
800-1700
3800-3200
АИР100S4
3,0
1500(2000)
800-2200
3800-2600
АИР100L2
5,5
3000(2500)
900-2700
6000-4100
АИРМ112М2
7,5
3000(2885)
1100-3000
8000-5500
АИРМ132М2
11,0
3000(3500)
1450-2600
11800-11000
5A160S2
15,0
3000(3500)
1450-3600
11800-8000
Цены на типоразмеры
Ниже — рекомендованные цены производителя (55 позиций ряда, от 27 973 ₽ до 495 345 ₽). Итоговая стоимость зависит от исполнения, комплектации и объёма заказа — рассчитаем по вашей спецификации.
Исполнение
Цена, ₽
ВР 6-13М-4 (0,55/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
27 973
ВР 6-13М-4 (0,75/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
27 973
ВР 6-13М-5 (0,25/1500) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания Россия +
32 255
ВР 6-13М-5 (1,5/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
32 255
ВР 6-13М-5 (2,2/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
32 255
ВР 6-13М-4,5 (1,5/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
33 785
ВР 6-13М-5,6 (1,1/1500) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
50 523
ВР 6-13М-5,6 (4,0/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
50 523
ВР 6-13М-6,3 (1,1/1500) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
55 243
ВР 6-13М-6,3 (7,5/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
55 243
ВР 6-13М-7,1 (2,2/1500) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
66 308
ВР 6-13М-8 (3,0/1500) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
80 452
ВР 6-13М-8 (4,0/1500) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
80 452
ВР 6-13М-8 (18,5/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
80 452
ВР 6-13М-8 (22,0/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
80 452
ВР 6-13М-8 (30,0/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания Россия +
80 452
ВР 6-13М-9 (5,5/1500) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
104 028
ВР 6-13М-9 (45,0/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
104 028
ВР 6-13М-10 (7,5/1500) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
134 540
ВР 6-13М-10 (11,0/1500) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
134 540
ВР 6-13М-10 (55,0/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
134 540
ВР 6-13М-10 (75,0/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
134 540
ВР 6-13М-10 (90,0/3000) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания
134 540
ВР 6-13М-11,2 (18,5/1500) исполнение 1 Вентилятор радиальный высокого давления одностороннего всасывания Росси
134 540
ВР 6-13М-6,3 (1,1/1500/1400) исполнение 5 Вентилятор радиальный высокого давления одностороннего всасывания
138 323
ВР 6-13М-6,3 (1,5/1500/1400) исполнение 5 Вентилятор радиальный высокого давления одностороннего всасывания
138 323
ВР 6-13М-6,3 (2,2/1500/2000) исполнение 5 Вентилятор радиальный высокого давления одностороннего всасывания
138 323
ВР 6-13М-6,3 (3,0/1500/2000) исполнение 5 Вентилятор радиальный высокого давления одностороннего всасывания
138 323
ВР 6-13М-6,3 (4,0/1500/2500) исполнение 5 Вентилятор радиальный высокого давления одностороннего всасывания
138 323
ВР 6-13М-6,3 (5,5/3000/2500) исполнение 5 Вентилятор радиальный высокого давления одностороннего всасывания
138 323
ВР 6-13М-6,3 (7,5/3000/2885) исполнение 5 Вентилятор радиальный высокого давления одностороннего всасывания
138 323
ВР 6-13М-6,3 (11,0/3000/3500) исполнение 5 Вентилятор радиальный высокого давления одностороннего всасывания
138 323
ВР 6-13М-6,3 (15,0/3000/3500) исполнение 5 Вентилятор радиальный высокого давления одностороннего всасывания
138 323
ВР 6-13М-7,1 (15,0/3000/2930) исполнение 5 Вентилятор радиальный высокого давления одностороннего всасывания
138 323
ВР 6-13М-8 (5,5/3000/2000) исполнение 5 Вентилятор радиальный высокого давления одностороннего всасывания
241 798
ВР 6-13М-8 (7,5/3000/2000) исполнение 5 Вентилятор радиальный высокого давления одностороннего всасывания
241 798
ВР 6-13М-8 (11,0/3000/2000) исполнение 5 Вентилятор радиальный высокого давления одностороннего всасывания
241 798
ВР 6-13М-8 (15,0/3000/2500) исполнение 5 Вентилятор радиальный высокого давления одностороннего всасывания
241 798
ВР 6-13М-8 (18,5/3000/2500) исполнение 5 Вентилятор радиальный высокого давления одностороннего всасывания
241 798
ВР 6-13М-8 (22,0/3000/2935) исполнение 5 Вентилятор радиальный высокого давления одностороннего всасывания
241 798
Показаны 40 строк из 55 — полные таблицы в техническом листе.
считайте рабочую точку по расходу и полному давлению сети — вентилятор подбирается по обеим величинам сразу
проверьте температуру и запылённость среды: для абразивной пыли нужны пылевые исполнения, для агрессивных сред — коррозионно-стойкие
заранее определите исполнение по схеме привода, направление вращения и угол разворота корпуса
если расход в системе меняется, закладывайте преобразователь частоты — это дешевле дросселирования
Монтаж и эксплуатация
ставьте вентилятор на виброоснование или виброизоляторы, к воздуховодам подключайте через гибкие вставки
до пуска проверьте направление вращения колеса: при обратном вращении вентилятор даёт около трети расхода
сеть подключайте прямыми участками не менее 1–1,5 диаметра до входа и после выхода — иначе паспортные характеристики не достигаются
двигатель защищайте автоматом и тепловым реле, при частых пусках — устройством плавного пуска
Важно знать
Не пускайте «на прикрытую задвижку» без расчёта
У радиальных вентиляторов мощность на валу зависит от расхода: при пуске на открытую сеть ток может превысить номинал двигателя. Схему пуска согласуйте с расчётной точкой.
Документация. Технический лист с полными таблицами и чертежами — ВР 6-13М (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
