Вентиляторы радиальные среднего давления для обычных сред предназначены для перемещения воздуха и других газовых смесей, агрессивность которых по отношению к углеродистым сталям, обыкновенного качества, не выше агрессивности воздуха с температурой до + 80 ºС, не содержащих пыли и других твердых примесей в количестве более 100 мг/м3, а также липких веществ и волокнистых материалов.
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Технические данные
Характеристики
Мощность двигателя0,12—75 кВт
СтранаРоссия
СертификатРОСС RU.МГ01.В03480
Технические условияТУ 4861-009-57375659-2004
Температура средыдо + 80 0С
Полное давление260—2750 Па
Производительность350—93 000 м³/ч
ТипРадиальный вентилятор
БрендВЭЛТ
Подробно
Описание

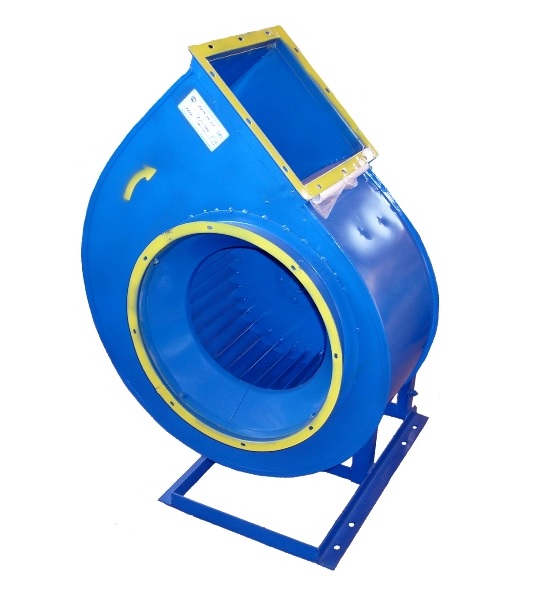

ВР 280-46 (аналог ВЦ 14-46; ВР 15-45; ВР 300-45; ВПВ-СД) — радиальный (центробежный) вентилятор общего назначения производства ВЭЛТ. Низкого и среднего давления; Одностороннего всасывания; Корпус спиральный поворотный; Количество лопаток 32 (34); Направление вращения – правое и левое; ДКЦТ.632530.001 ТУ; ДКЦТ.632533.004 ТУ; КПНР.632534.005. ТУ; ТУ 4861-009-57375659-2004; ТУ 4861-010-57375659-2004; ТУ 4861-012-57375659-2004.
Конструкция и исполнения
Низкого и среднего давления
Одностороннего всасывания
Корпус спиральный поворотный
Количество лопаток 32 (34)
Направление вращения – правое и левое
ДКЦТ.632530.001 ТУ; ДКЦТ.632533.004 ТУ; КПНР.632534.005. ТУ; ТУ 4861-009-57375659-2004; ТУ 4861-010-57375659-2004; ТУ 4861-012-57375659-2004.
общего назначения
коррозионностойкие из нержавеющей стали
Что это даёт
Напор там, где осевой не справляетсяЦентробежное колесо создаёт давление в сотни и тысячи паскалей, поэтому вентилятор тянет сеть с фильтрами, калориферами, шумоглушителями и длинными воздуховодами.
Один корпус — десятки рабочих точекОдин типоразмер выпускается с разными двигателями и оборотами, поэтому под расчётную точку подбирается не «ближайший», а нужный вариант — без запаса по мощности «на всякий случай».
РемонтопригодностьКлассическая схема с рабочим колесом на валу двигателя или на подшипниковом узле: колесо, улитка и двигатель меняются по отдельности, ремонт возможен на месте.
Любой угол выхлопаКорпус поворачивается с шагом 45°, правое и левое вращение — вентилятор встраивается в готовую трассу без переделки воздуховодов.
Где применяется
приточные и вытяжные системы промышленных, общественных и административных зданий
аспирация и технологическая вентиляция цехов
подача воздуха на калориферы, фильтры и сушильные камеры
котельные, окрасочные и деревообрабатывающие производства
Технические характеристики
Типоразмер
Двигатель
Мощность, кВт
Обороты, об/мин
Производительность, м³/ч
Давление полное, Па
ВР 280-46-2,0. Исполнение 1 Дн=1,0
АИР56А4
0,12
1500
350-650
260-300
ВР 280-46-2,0. Исполнение 1 Дн=1,0
АИР56В4
0,18
1500
600-1000
260-300
ВР 280-46-2,0. Исполнение 1 Дн=1,0
АИР63А4
0,25
1500
900-1350
280-320
ВР 280-46-2,0. Исполнение 1 Дн=1,0
АИР63В4
0,37
1500
950-1750
280-360
ВР 280-46-2,0. Исполнение 1 Дн=1,0
АИР63В2
0,55
3000
700-1000
790-850
ВР 280-46-2,0. Исполнение 1 Дн=1,0
АИР71А2
0,75
3000
800-1200
900-1000
ВР 280-46-2,0. Исполнение 1 Дн=1,0
АИР71В2
1,1
3000
1000-1700
1000-1200
ВР 280-46-2,0. Исполнение 1 Дн=1,0
АИР80А2
1,5
3000
1600-2200
1200-1250
ВР 280-46-2,0. Исполнение 1 Дн=1,0
АИР80В2
2,2
3000
2200-3700
1250-1300
ВР 280-46-2,5. Исполнение 1 Дн=1,0
АИР63В4
0,37
1500
1000-1400
380-440
ВР 280-46-2,5. Исполнение 1 Дн=1,0
АИР71А4
0,55
1500
1400-2100
450-500
ВР 280-46-2,5. Исполнение 1 Дн=1,0
АИР71В4
0,75
1500
1300-2250
450-510
ВР 280-46-2,5. Исполнение 1 Дн=1,0
АИР80А2
1,5
3000
1800-2100
1600-1700
ВР 280-46-2,5. Исполнение 1 Дн=1,0
ВР 280-46-2,5. Исполнение 1 Дн=1,0
АИР80В2
2,2
3000
2000-2500
1700-1900
ВР 280-46-2,5. Исполнение 1 Дн=1,0
АИР90L2
3,0
3000
2400-3300
1800-1950
ВР 280-46-2,5. Исполнение 1 Дн=1,0
АИР100S2
4,0
3000
3450-4300
1900-1950
ВР 280-46-2,5. Исполнение 1 Дн=1,0
АИР100L2
5,5
3000
4350-4450
1950-2000
ВР 280-46-10,0. Исполнение 5 Дн=1,0
АИР180М8
15,0
750(360)
25000-46500
600-610
ВР 280-46-10,0. Исполнение 5 Дн=1,0
5А200М8
18,5
750(410)
27000-47000
780-810
ВР 280-46-10,0. Исполнение 5 Дн=1,0
5А200L8
22,0
750(450)
28000-47500
970-1010
ВР 280-46-10,0. Исполнение 5 Дн=1,0
5А225М8
30,0
750(450)
30000-56000
980-1000
ВР 280-46-10,0. Исполнение 5 Дн=1,0
ВР 280-46-10,0. Исполнение 5 Дн=1,0
5АМ250S8
37,0
750(520)
33000-60500
1220-1300
ВР 280-46-10,0. Исполнение 5 Дн=1,0
5АМ250М8
45,0
750(520)
40000-68000
1270-1280
ВР 280-46-10,0. Исполнение 5 Дн=1,0
5АМ280S8
55,0
750(570)
50000-70500
1580-1590
ВР 280-46-10,0. Исполнение 5 Дн=1,0
5АМ280М8
75,0
750(630)
62000-81000
1820-1830
ВР 280-46-12,5. Исполнение 5 Дн=1,0
А180М4
11,0
750(240)
29000-53000
410-440
ВР 280-46-12,5. Исполнение 5 Дн=1,0
АИР180М8
15,0
750(270)
34000-58000
510-560
ВР 280-46-12,5. Исполнение 5 Дн=1,0
5А200М8
18,5
750(270)
36000-68000
520-550
ВР 280-46-12,5. Исполнение 5 Дн=1,0
5А200L8
22,0
750(300)
38000-69000
650-690
ВР 280-46-12,5. Исполнение 5 Дн=1,0
5А225М8
30,0
750(360)
50000-70000
900-980
ВР 280-46-12,5. Исполнение 5 Дн=1,0
5АМ250S8
37,0
750(360)
53000-84000
900-1000
ВР 280-46-12,5. Исполнение 5 Дн=1,0
5АМ250М8
45,0
750(400)
56000-74000
1180-1250
ВР 280-46-12,5. Исполнение 5 Дн=1,0
5АМ280S8
55,0
750(400)
60000-85000
1180-1200
ВР 280-46-12,5. Исполнение 5 Дн=1,0
5АМ280М8
75,0
750(440)
68000-93000
1450-1500
ВР 280-46-3,15. Исполнение 1 Дн=1,0
АИР71А6
0,37
1000
1200-2000
280-310
ВР 280-46-3,15. Исполнение 1 Дн=1,0
АИР71В6
0,55
1000
1500-3000
330-400
ВР 280-46-3,15. Исполнение 1 Дн=1,0
АИР80А6
0,75
1000
1600-4000
460-600
ВР 280-46-3,15. Исполнение 1 Дн=1,0
АИР80В6
1,1
1000
2000-4000
400-600
ВР 280-46-3,15. Исполнение 1 Дн=1,0
АИР80А4
1,1
1500
2000-2700
740-800
ВР 280-46-3,15. Исполнение 1 Дн=1,0
АИР80В4
1,5
1500
2700-3700
810-850
ВР 280-46-3,15. Исполнение 1 Дн=1,0
АИР90L4
2,2
1500
3800-4900
850-870
ВР 280-46-3,15. Исполнение 1 Дн=1,0
АИР100S4
3,0
1500
4500-5500
900-920
Показаны 44 строк из 111 — полные таблицы в техническом листе.
Двигатель
Мощность, кВт
Обороты, об/мин
Производительность, м³/ч
Давление полное, Па
АИР80А6
0,75
1000(700)
2500-3800
270-350
АИР80В6
1,1
1000(800)
2900-4500
430-480
АИР90L6
1,5
1000(800)
3300-5700
450-490
АИР100L6
2,2
1000(900)
3700-5900
550-590
5А112МА6
3,0
1000(1000)
4500-7600
710-700
5А112МВ6
4,0
1000(1100)
5500-8000
850-900
АИРМ112М4
5,5
1500(1250)
5000-7500
1080-1180
АИР132S4
7,5
1500(1400)
7500-9500
1320-1550
АИРМ132М4
11,0
1500(1550)
8500-11500
1520-1600
АИР160S4
15,0
1500(1720)
9000-12900
2020-2100
Цены на типоразмеры
Ниже — рекомендованные цены производителя (181 позиция ряда, от 12 654 ₽ до 942 909 ₽). Итоговая стоимость зависит от исполнения, комплектации и объёма заказа — рассчитаем по вашей спецификации.
Исполнение
Цена, ₽
ВР 280-46-2 ДУ (0,12/1500) Вентилятор радиальный среднего давления. исполнение 1
12 654
ВР 280-46-2 ДУ (0,18/1500) Вентилятор радиальный среднего давления. исполнение 1 Россия +7(495)268-04-70 Казах
12 654
ВР 280-46-2 ДУ (0,25/1500) Вентилятор радиальный среднего давления. исполнение 1
12 654
ВР 280-46-2 ДУ (0,37/1500) Вентилятор радиальный среднего давления. исполнение 1
12 812
ВР 280-46-2 ДУ (0,55/3000) Вентилятор радиальный среднего давления. исполнение 1
12 812
ВР 280-46-2 ДУ (0,75/3000) Вентилятор радиальный среднего давления. исполнение 1
13 687
ВР 280-46-2 ДУ (1,1/3000) Вентилятор радиальный среднего давления. исполнение 1
13 905
ВР 280-46-2,5 ДУ (0,37/1500) Вентилятор радиальный среднего давления. исполнение 1
15 971
ВР 280-46-2 ДУ (1,5/3000) Вентилятор радиальный среднего давления. исполнение 1
16 325
ВР 280-46-2 ДУ (2,2/3000) Вентилятор радиальный среднего давления. исполнение 1
16 755
ВР 280-46-2,5 ДУ (0,75/1500) Вентилятор радиальный среднего давления. исполнение 1
17 063
ВР 280-46-2,5 ДУ (0,55/1500) Вентилятор радиальный среднего давления. исполнение 1
17 091
ВР 280-46-2 (0,12/1500) исполнение 1 Вентилятор радиальный среднего давления
18 141
ВР 280-46-2 (0,18/1500) исполнение 1 Вентилятор радиальный среднего давления
18 478
ВР 280-46-3,15 ДУ (0,37/1000) Вентилятор радиальный среднего давления. исполнение 1
18 676
ВР 280-46-2,5 ДУ (1,5/3000) Вентилятор радиальный среднего давления. исполнение 1
19 485
ВР 280-46-2,5 ДУ (2,2/3000) Вентилятор радиальный среднего давления. исполнение 1
19 914
ВР 280-46-2 (0,25/1500) исполнение 1 Вентилятор радиальный среднего давления
20 264
ВР 280-46-3,15 ДУ (0,55/1000) Вентилятор радиальный среднего давления. исполнение 1
20 370
ВР 280-46-2 (0,37/1500) исполнение 1 Вентилятор радиальный среднего давления
20 617
ВР 280-46-3,15 ДУ (0,75/1000) Вентилятор радиальный среднего давления. исполнение 1
21 315
ВР 280-46-3,15 ДУ (1,1/1500) Вентилятор радиальный среднего давления. исполнение 1
21 315
ВР 280-46-3,15 ДУ (1,5/1500) Вентилятор радиальный среднего давления. исполнение 1
21 745
ВР 280-46-2,5 ДУ (3,0/3000) Вентилятор радиальный среднего давления. исполнение 1
21 972
ВР 280-46-3,15 ДУ (1,1/1000) Вентилятор радиальный среднего давления. исполнение 1
22 670
ВР 280-46-2,5 (0,37/1500) исполнение 1 Вентилятор радиальный среднего давления
23 309
ВР 280-46-2,5 ДУ (4,0/3000) Вентилятор радиальный среднего давления. исполнение 1
23 868
ВР 280-46-3,15 ДУ (2,2/1500) Вентилятор радиальный среднего давления. исполнение 1 Россия +7(495)268-04-70 Каз
24 029
ВР 280-46-2 (0,55/3000) исполнение 1 Вентилятор радиальный среднего давления Россия +7(495)268-04-70 Казахстан
24 034
ВР 280-46-2,5 ДУ (5,5/3000) Вентилятор радиальный среднего давления. исполнение 1
25 096
ВР 280-46-2 (1,1/3000) исполнение 1 Вентилятор радиальный среднего давления
25 290
ВР 280-46-2 (0,75/3000) исполнение 1 Вентилятор радиальный среднего давления
25 346
ВР 280-46-3,15 ДУ (3,0/1500) Вентилятор радиальный среднего давления. исполнение 1
25 698
ВР 280-46-2,5 (0,55/1500) исполнение 1 Вентилятор радиальный среднего давления
26 032
ВР 280-46-2,5 (0,75/1500) исполнение 1 Вентилятор радиальный среднего давления
26 909
ВР 280-46-4 ДУ (1,1/1000) Вентилятор радиальный среднего давления. исполнение 1
27 458
ВР 280-46-2 (1,5/3000) исполнение 1 Вентилятор радиальный среднего давления
28 160
ВР 280-46-4 ДУ (1,5/1000) Вентилятор радиальный среднего давления. исполнение 1
28 817
ВР 280-46-2 (2,2/3000) исполнение 1 Вентилятор радиальный среднего давления
29 272
ВР 280-46-4 ДУ (3,0/1500) Вентилятор радиальный среднего давления. исполнение 1
30 485
Показаны 40 строк из 181 — полные таблицы в техническом листе.

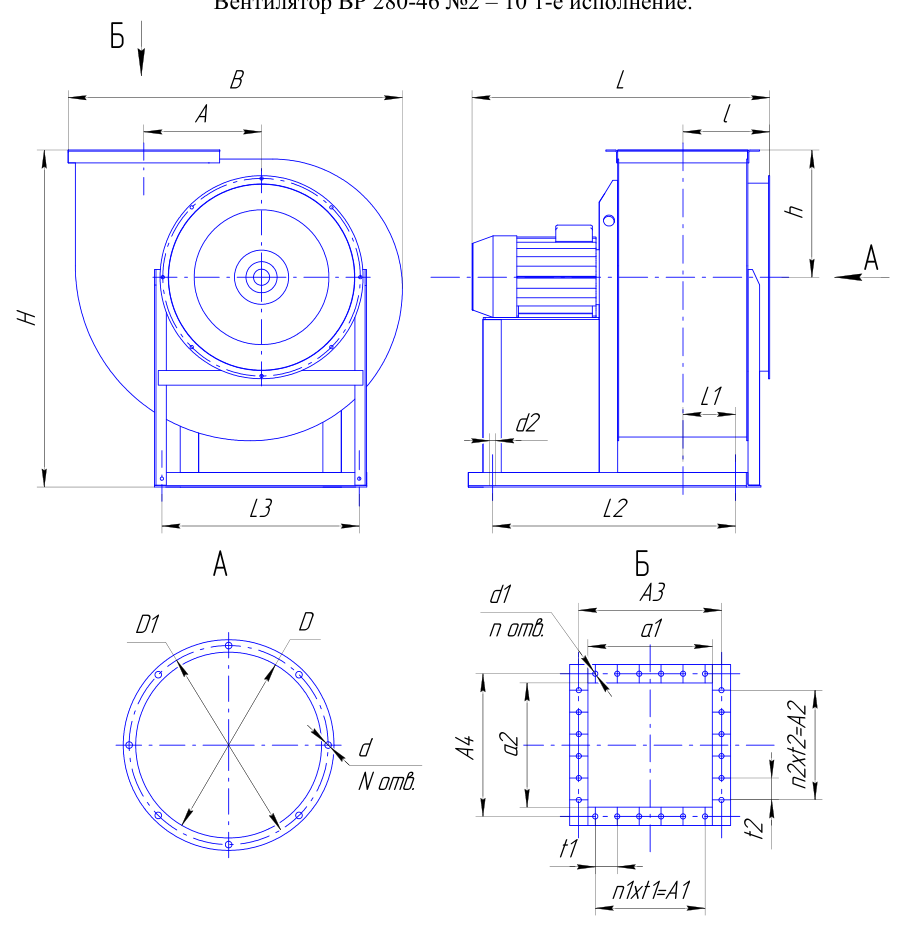

Габаритные и присоединительные размеры
Габаритные и присоединительные размеры — ВР 280-46 (аналог ВЦ 14-46; ВР 15-45; ВР 300-45; ВПВ-СД). Открыть в полном размере
вент
В
А
А1
А2
А3
А4
а1
а2
Lmax
l
h
Hmax
L1
2
383
140
100
100
170
170
140
140
500
132
150
410
32
2,5
475
163
100
100
200
200
175
175
620
152
185
515
6
3,15
602
220
200
200
245
245
220
220
630
176
228
630
47
4
740
270
200
200
300
300
270
270
855
205
277
810
92
5
915
330
300
300
380
380
350
350
1000
245
339
985
147
6,3
1143
420
400
400
470
470
441
441
1300
290
420
1215
150
8
1446
530
600
600
600
600
560
560
1590
380
533
1330
200
10
1805
660
750
750
750
750
700
700
1650
475
661
1845
373
Как подобрать
считайте рабочую точку по расходу и полному давлению сети — вентилятор подбирается по обеим величинам сразу
проверьте температуру и запылённость среды: для абразивной пыли нужны пылевые исполнения, для агрессивных сред — коррозионно-стойкие
заранее определите исполнение по схеме привода, направление вращения и угол разворота корпуса
если расход в системе меняется, закладывайте преобразователь частоты — это дешевле дросселирования
Монтаж и эксплуатация
ставьте вентилятор на виброоснование или виброизоляторы, к воздуховодам подключайте через гибкие вставки
до пуска проверьте направление вращения колеса: при обратном вращении вентилятор даёт около трети расхода
сеть подключайте прямыми участками не менее 1–1,5 диаметра до входа и после выхода — иначе паспортные характеристики не достигаются
двигатель защищайте автоматом и тепловым реле, при частых пусках — устройством плавного пуска
Важно знать
Не пускайте «на прикрытую задвижку» без расчёта
У радиальных вентиляторов мощность на валу зависит от расхода: при пуске на открытую сеть ток может превысить номинал двигателя. Схему пуска согласуйте с расчётной точкой.
Документация. Технический лист с полными таблицами и чертежами — ВР 280-46 (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
Нужен расчёт по спецификации?
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
Платите так, как удобно, — доставку берём на себя: свои машины по Москве и области, отправка транспортными компаниями по России и СНГ.
Способы оплаты
НаличнымиКартойQR-код (СБП)Безнал по счётуОнлайн по ссылке
Доставка
По МосквеБесплатно от 50 000 ₽ (груз до 15 м³), иначе от 2 000 ₽
До терминала транспортной компанииПо Москве — бесплатно, перевозчик на ваш выбор
По ПодмосковьюПо расстоянию от МКАД и габаритам — цену назовём сразу при оформлении
В любой регион России и СНГСборный груз, отдельная машина, ж/д или контейнер — логистику организуем сами
СамовывозСо склада в Москве, ш. Энтузиастов, 56, стр. 34 (ворота №3)
Отгружаем со склада в Москве в день оплаты или на следующий рабочий день. Если позиции приходят в разные сроки — храним бесплатно и отправляем всё разом.
Забирайте оборудование сейчас — платите потом. Постоянным и проверенным клиентам даём отсрочку по договору, работаем с банковскими гарантиями и факторингом.
Варианты
Оплата по графикуПолучаете товар сразу, платите частями — без кассовых разрывов на объекте
Банковская гарантияНадёжно для обеих сторон, работаем с банковскими продуктами
ФакторингВы получаете отсрочку, мы — оплату от банка. Лимиты и ставки индивидуальные
Как оформить
Заявка: компания, контакты, желаемые лимит и срок
Документы: карточка организации и стандартный пакет по запросу менеджера
Согласование условий: лимит, срок, график платежей или факторинг
Договор с прозрачным графиком, без скрытых комиссий
Отгрузка — оплачиваете по графику
Решение по заявке — за 1–3 рабочих дня. Лимит и срок подбираем под вашу компанию: историю работы, объёмы и регулярность закупок.
+7 (495) 640-24-15info@ventar-s.ruОфис: Москва, ш. Энтузиастов, 56, стр. 44, оф. 1103-1Склад: Москва, ш. Энтузиастов, 56, стр. 34 (ворота №3)Пн–Чт 9:00–18:00, Пт до 17:00
