Технические данные
Характеристики
Мощность двигателя0,12—75 кВт
СтранаРоссия
СертификатРОСС RU.МГ01.В03480
Технические условияТУ 4861-008-57375659-2004
Температура средыдо + 80 0С
Полное давление80—2600 Па
Производительность600—118 000 м³/ч
ТипРадиальный вентилятор
БрендВЭЛТ
Подробно
Описание

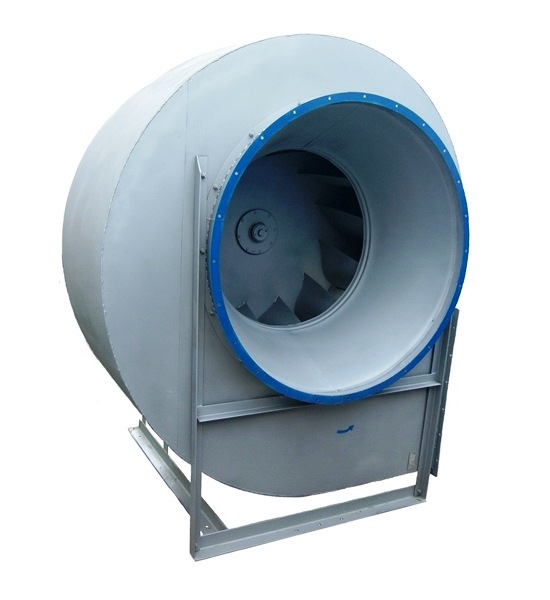

ВР 80-75/6 и ВР 80-75/9 — радиальный (центробежный) вентилятор общего назначения производства ВЭЛТ. Низкого и среднего давления; Одностороннего всасывания; Корпус спиральный поворотный; Количество лопаток ВР 80-75/6 - 6 лопаток; ВР 80-75/9 - 9 лопаток; Направление вращения – правое и левое; ДКЦТ.632530.001 ТУ; ДКЦТ.632533.004 ТУ; ТУ 4861-008-57375659-2004; ТУ 4861-009-57375659-2004; ТУ 4861-012-57375659-2004; КПНР.632534.005. ТУ.
Цена от22 756 ₽
Производительность600—118 000 м³/ч
Полное давление80—2600 Па
Мощность двигателя0,12—75 кВт
Технические условияТУ 4861-008-57375659-2004
Сертификат соответствияРОСС RU.МГ01. В03480
Температура средыдо + 80 0С
ПроизводительВЭЛТ, Россия
Конструкция и исполнения
Низкого и среднего давления
Одностороннего всасывания
Корпус спиральный поворотный

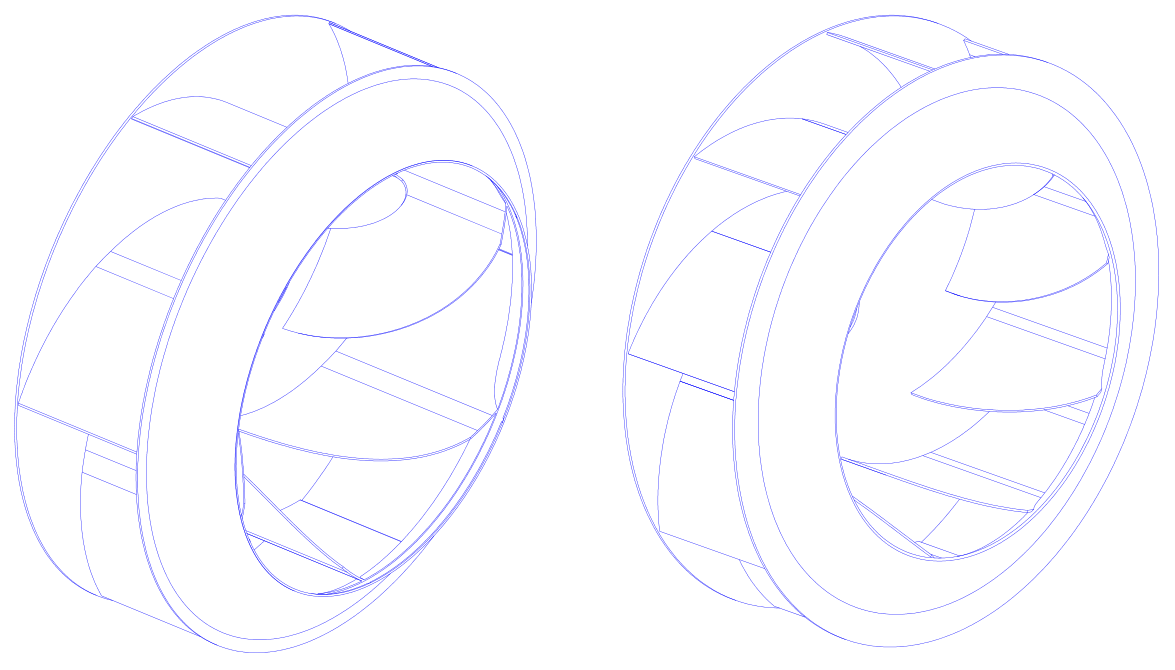

Количество лопаток ВР 80-75/6 - 6 лопаток; ВР 80-75/9 - 9 лопаток
Направление вращения – правое и левое
ДКЦТ.632530.001 ТУ; ДКЦТ.632533.004 ТУ; ТУ 4861-008-57375659-2004; ТУ 4861-009-57375659-2004; ТУ 4861-012-57375659-2004; КПНР.632534.005. ТУ.
общего назначения
коррозионностойкие из нержавеющей стали
Что это даёт
Напор там, где осевой не справляетсяЦентробежное колесо создаёт давление в сотни и тысячи паскалей, поэтому вентилятор тянет сеть с фильтрами, калориферами, шумоглушителями и длинными воздуховодами.
Один корпус — десятки рабочих точекОдин типоразмер выпускается с разными двигателями и оборотами, поэтому под расчётную точку подбирается не «ближайший», а нужный вариант — без запаса по мощности «на всякий случай».
РемонтопригодностьКлассическая схема с рабочим колесом на валу двигателя или на подшипниковом узле: колесо, улитка и двигатель меняются по отдельности, ремонт возможен на месте.
Любой угол выхлопаКорпус поворачивается с шагом 45°, правое и левое вращение — вентилятор встраивается в готовую трассу без переделки воздуховодов.
Где применяется
приточные и вытяжные системы промышленных, общественных и административных зданий
аспирация и технологическая вентиляция цехов
подача воздуха на калориферы, фильтры и сушильные камеры
котельные, окрасочные и деревообрабатывающие производства
Технические характеристики
Типоразмер
кривой №
Двигатель
Мощность, кВт
Обороты, об/мин
Производительность, м³/ч
Давление полное, Па
ВР 80-75/9-2,5. Исполнение 1П
1
АИР56А4
0,12
1925
600-1500
350-100
ВР 80-75/9-2,5. Исполнение 1П
2
АИР56B4
0,18
2170
650-1700
450-150
ВР 80-75/9-2,5. Исполнение 1П
3
АИР63А4
0,25
2355
700-1800
550-180
ВР 80-75/9-2,5. Исполнение 1П
4
АИР63А2
0,37
2850
750-2200
800-250
ВР 80-75/9-2,5. Исполнение 1П
5
АИР63В2
0,55
3265
820-2600
1050-340
ВР 80-75/9-2,5. Исполнение 1П
6
А71А2
0,75
3640
900-2750
1240-400
ВР 80-75/9-2,5. Исполнение 1П
7
А71В2
1,1
4150
1000-3200
1640-550
ВР 80-75/9-2,5. Исполнение 1П
8
А80А2
1,5
4535
1200-3500
2000-650
ВР 80-75/9-2,5. Исполнение 1П
9
А80В2
2,2
4960
1250-3600
2500-700
ВР 80-75/9-2,8. Исполнение 1П
1
АИР56А4
0,12
1595
600-1600
350-100
ВР 80-75/9-2,8. Исполнение 1П
2
АИР56B4
0,18
1835
600-1800
400-130
ВР 80-75/9-2,8. Исполнение 1П
3
АИР63А4
0,25
2050
700-2000
520-220
ВР 80-75/9-2,8. Исполнение 1П
4
АИР63В4
0,37
2265
750-2500
680-250
ВР 80-75/9-2,8. Исполнение 1П
5
АИР63В2
0,55
2690
800-2700
830-330
ВР 80-75/9-2,8. Исполнение 1П
6
А71А2
0,75
3015
900-3100
1100-430
ВР 80-75/9-2,8. Исполнение 1П
7
А71В2
1,1
3435
1000-3500
1400-550
ВР 80-75/9-2,8. Исполнение 1П
8
А80А2
1,5
3810
1200-4000
1800-720
ВР 80-75/9-2,8. Исполнение 1П
9
А80В2
2,2
4290
1450-4500
2500-850
ВР 80-75/9-3,15. Исполнение 1П
1
АИР56B4
0,18
1510
660-2300
360-80
ВР 80-75/9-3,15. Исполнение 1П
2
АИР63А4
0,25
1690
740-2700
470-150
ВР 80-75/9-3,15. Исполнение 1П
3
АИР63В4
0,37
1940
800-3000
550-190
ВР 80-75/9-3,15. Исполнение 1П
4
А71А4
0,55
2205
900-3300
740-250
ВР 80-75/9-3,15. Исполнение 1П
5
А71В4
0,75
2380
1250-3600
900-300
ВР 80-75/9-3,15. Исполнение 1П
6
А71В2
1,1
2825
1900-4100
1200-400
ВР 80-75/9-3,15. Исполнение 1П
7
А80А2
1,5
3130
2200-4500
1500-500
ВР 80-75/9-3,15. Исполнение 1П
8
А80В2
2,2
3570
2700-5000
1900-750
ВР 80-75/9-3,15. Исполнение 1П
9
А90L2
3
3940
3100-5900
2230-950
ВР 80-75/9-4. Исполнение 1П
1
А71А4
0,55
1470
1400-4500
550-200
ВР 80-75/9-4. Исполнение 1П
2
А71В4
0,75
1640
1600-4950
700-250
ВР 80-75/9-4. Исполнение 1П
3
А80А4
1,1
1870
1800-6000
900-340
ВР 80-75/9-4. Исполнение 1П
4
А80В4
1,5
2075
2050-6500
1080-370
ВР 80-75/9-4. Исполнение 1П
ВР 80-75/9-4. Исполнение 1П
5
А90L4
2,2
2295
2500-7200
1400-440
ВР 80-75/9-4. Исполнение 1П
6
А100S4
3
2485
2600-7800
1700-550
ВР 80-75/9-4. Исполнение 1П
7
А100S2
4
2895
3200-8150
2150-650
ВР 80-75/9-4. Исполнение 1П
8
А100L2
5,5
3100
3500-9200
2350-850
ВР 80-75/9-4,5. Исполнение 1П
1
А80А4
1,1
1540
2000-6800
780-240
ВР 80-75/9-4,5. Исполнение 1П
2
А80В4
1,5
1705
2200-7350
950-280
ВР 80-75/9-4,5. Исполнение 1П
3
А90L4
2,2
1945
2550-8200
1220-450
ВР 80-75/9-4,5. Исполнение 1П
4
А100S4
3
2145
2800-8900
1450-620
ВР 80-75/9-4,5. Исполнение 1П
5
А100L4
4
2325
3100-9500
1800-830
ВР 80-75/9-4,5. Исполнение 1П
6
А100L2
5,5
2550
3250-10100
2150-1150
ВР 80-75/9-4,5. Исполнение 1П
7
А112М2
7,5
2755
3600-11000
2450-1550
ВР 80-75/9-5. Исполнение 1П
1
А71В6
0,55
1010
1650-6200
420-120
Показаны 44 строк из 155 — полные таблицы в техническом листе.
кривой №
лопаток Кол-во
Двигатель
Мощность, кВт
Обороты, об/мин
Производительность, м³/ч
Давление полное, Па
1
6
АИР56А4
0,12
1350
300-700
220-80
2
9
АИР56А4
0,12
1350
300-950
240-90
3
6
АИР56В2
0,25
2730
400-1500
680-140
4
9
АИР63А2
0,37
2730
600-2000
730-160
1
6
АИР56А4
0,12
1350
380-1200
225-70
2
9
АИР56А4
0,12
1350
390-1400
230-70
3
6
АИР63В2
0,55
2730
700-2250
840-300
4
9
А71А2
0,75
2820
1000-3000
950-320
1
6
АИР56А4
0,12
1350
550-1500
260-80
2
9
АИР56А4
0,12
1350
600-1900
290-90
3
6
АИР63В2
0,55
2800
1000-3000
1150-350
4
9
А71А2
0,75
2800
1500-3500
1230-400
1
6
АИР63В4
0,37
1320
1200-2900
420-140
2
9
А71А4
0,55
1400
1300-4100
510-180
3
6
А90L2
3
2835
2400-6300
1900-790
4
9
А100S2
4
2845
2500-8500
2100-800
1
6
А71В4
0,75
1400
1700-4500
610-200
2
9
А80А4
1,1
1420
1800-6400
700-250
3
6
А100L2
5,5
2860
3400-9000
2400-850
4
9
А112М2
7,5
2895
4000-11300
2650-950
1
6
А71А6
0,37
910
1500-4000
330-120
2
9
А71В6
0,55
915
1500-5600
370-120
3
6
А80В4
1,5
1420
2300-6200
780-280
Показаны 24 строк из 65 — полные таблицы в техническом листе.
Цены на типоразмеры
Ниже — рекомендованные цены производителя (220 позиций ряда, от 22 756 ₽ до 832 978 ₽). Итоговая стоимость зависит от исполнения, комплектации и объёма заказа — рассчитаем по вашей спецификации.
Исполнение
Цена, ₽
ВР 80-75/6-2,5 (0,12/1500) исполнение 1 Вентилятор радиальный низкого давления. 6 лопаток
22 756
ВР 80-75/9-2,5 (0,12/1500) исполнение 1 Вентилятор радиальный низкого давления. 9 лопаток
22 756
ВР 80-75/6-2,5 (0,25/3000) исполнение 1 Вентилятор радиальный низкого давления. 6 лопаток
23 013
ВР 80-75/9-2,5 (0,37/3000) исполнение 1 Вентилятор радиальный низкого давления. 9 лопаток
23 013
ВР 80-75/6-2,5 ДУ (0,12/1350) Вентилятор радиальный низкого давления. исполнение 1. 6 лопаток
26 569
ВР 80-75/6-2,5 ДУ (0,25/2730) Вентилятор радиальный низкого давления. исполнение 1. 6 лопаток Россия +7(495)26
26 569
ВР 80-75/6-2,8 ДУ (0,12/1350) Вентилятор радиальный низкого давления. исполнение 1. 6 лопаток
26 569
ВР 80-75/6-2,8 ДУ (0,25/2730) Вентилятор радиальный низкого давления. исполнение 1. 6 лопаток
26 569
ВР 80-75/9-2,5 ДУ (0,12/1350) Вентилятор радиальный низкого давления. исполнение 1. 9 лопаток
26 569
ВР 80-75/9-2,5 ДУ (0,37/2730) Вентилятор радиальный низкого давления. исполнение 1. 9 лопаток
26 569
ВР 80-75/9-2,8 ДУ (0,12/1350) Вентилятор радиальный низкого давления. исполнение 1. 9 лопаток
26 569
ВР 80-75/9-2,8 ДУ (0,75/2820) Вентилятор радиальный низкого давления. исполнение 1. 9 лопаток
26 569
ВР 80-75/6-2,8 (0,12/1500) исполнение 1 Вентилятор радиальный низкого давления. 6 лопаток
26 736
ВР 80-75/9-2,8 (0,12/1500) исполнение 1 Вентилятор радиальный низкого давления. 9 лопаток
26 736
ВР 80-75/6-3,55 ДУ (0,18/1350) Вентилятор радиальный низкого давления. исполнение 1. 6 лопаток
29 404
ВР 80-75/6-3,55 ДУ (2,2/2820) Вентилятор радиальный низкого давления. исполнение 1. 6 лопаток
29 404
ВР 80-75/6-4 ДУ (0,37/1320) Вентилятор радиальный низкого давления. исполнение 1. 6 лопаток
29 404
ВР 80-75/6-4 ДУ (3,0/2835) Вентилятор радиальный низкого давления. исполнение 1. 6 лопаток
29 404
ВР 80-75/9-3,55 ДУ (0,25/1350) Вентилятор радиальный низкого давления. исполнение 1. 9 лопаток
29 404
ВР 80-75/9-3,55 ДУ (2,2/2820) Вентилятор радиальный низкого давления. исполнение 1. 9 лопаток
29 404
ВР 80-75/9-4 ДУ (0,55/1400) Вентилятор радиальный низкого давления. исполнение 1. 9 лопаток
29 404
ВР 80-75/9-4 ДУ (4,0/2845) Вентилятор радиальный низкого давления. исполнение 1. 9 лопаток
29 404
ВР 80-75/6-2,8 (0,55/3000) исполнение 1 Вентилятор радиальный низкого давления. 6 лопаток
29 455
ВР 80-75/9-2,8 (0,75/3000) исполнение 1 Вентилятор радиальный низкого давления. 9 лопаток
29 455
ВР 80-75/6-3,15 ДУ (0,12/1350) Вентилятор радиальный низкого давления. исполнение 1. 6 лопаток
29 711
ВР 80-75/6-3,15 ДУ (0,55/2800) Вентилятор радиальный низкого давления. исполнение 1. 6 лопаток
29 711
ВР 80-75/9-3,15 ДУ (0,12/1350) Вентилятор радиальный низкого давления. исполнение 1. 9 лопаток
29 711
ВР 80-75/9-3,15 ДУ (0,75/2800) Вентилятор радиальный низкого давления. исполнение 1. 9 лопаток
29 711
ВР 80-75-6,3 ДУ (1,1/1000) Вентилятор радиальный низкого давления. исполнение 1
30 453
ВР 80-75/6-3,15 (0,12/1500) исполнение 1 Вентилятор радиальный низкого давления. 6 лопаток
30 713
ВР 80-75/6-3,15 (0,55/3000) исполнение 1 Вентилятор радиальный низкого давления. 6 лопаток
30 713
ВР 80-75/9-3,15 (0,12/1500) исполнение 1 Вентилятор радиальный низкого давления. 9 лопаток Россия +7(495)268-0
30 713
ВР 80-75/9-3,15 (0,75/3000) исполнение 1 Вентилятор радиальный низкого давления. 9 лопаток
30 713
ВР 80-75-6,3 ДУ (1,5/1000) Вентилятор радиальный низкого давления. исполнение 1
32 748
ВР 80-75/6-4,5 ДУ (0,75/1400) Вентилятор радиальный низкого давления. исполнение 1. 6 лопаток
33 117
ВР 80-75/6-4,5 ДУ (5,5/2860) Вентилятор радиальный низкого давления. исполнение 1. 6 лопаток
33 117
ВР 80-75/6-5 ДУ (0,37/910) Вентилятор радиальный низкого давления. исполнение 1. 6 лопаток
33 117
ВР 80-75/6-5 ДУ (1,5/1420) Вентилятор радиальный низкого давления. исполнение 1. 6 лопаток
33 117
ВР 80-75/9-4,5 ДУ (1,1/1420) Вентилятор радиальный низкого давления. исполнение 1. 9 лопаток
33 117
ВР 80-75/9-4,5 ДУ (7,5/2895) Вентилятор радиальный низкого давления. исполнение 1. 9 лопаток
33 117
Показаны 40 строк из 220 — полные таблицы в техническом листе.
считайте рабочую точку по расходу и полному давлению сети — вентилятор подбирается по обеим величинам сразу
проверьте температуру и запылённость среды: для абразивной пыли нужны пылевые исполнения, для агрессивных сред — коррозионно-стойкие
заранее определите исполнение по схеме привода, направление вращения и угол разворота корпуса
если расход в системе меняется, закладывайте преобразователь частоты — это дешевле дросселирования
Монтаж и эксплуатация
ставьте вентилятор на виброоснование или виброизоляторы, к воздуховодам подключайте через гибкие вставки
до пуска проверьте направление вращения колеса: при обратном вращении вентилятор даёт около трети расхода
сеть подключайте прямыми участками не менее 1–1,5 диаметра до входа и после выхода — иначе паспортные характеристики не достигаются
двигатель защищайте автоматом и тепловым реле, при частых пусках — устройством плавного пуска
Важно знать
Не пускайте «на прикрытую задвижку» без расчёта
У радиальных вентиляторов мощность на валу зависит от расхода: при пуске на открытую сеть ток может превысить номинал двигателя. Схему пуска согласуйте с расчётной точкой.
Документация. Технический лист с полными таблицами и чертежами — ВР 80-75/6 и ВР 80-75/9 (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
Нужен расчёт по спецификации?
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
Платите так, как удобно, — доставку берём на себя: свои машины по Москве и области, отправка транспортными компаниями по России и СНГ.
Способы оплаты
НаличнымиКартойQR-код (СБП)Безнал по счётуОнлайн по ссылке
Доставка
По МосквеБесплатно от 50 000 ₽ (груз до 15 м³), иначе от 2 000 ₽
До терминала транспортной компанииПо Москве — бесплатно, перевозчик на ваш выбор
По ПодмосковьюПо расстоянию от МКАД и габаритам — цену назовём сразу при оформлении
В любой регион России и СНГСборный груз, отдельная машина, ж/д или контейнер — логистику организуем сами
СамовывозСо склада в Москве, ш. Энтузиастов, 56, стр. 34 (ворота №3)
Отгружаем со склада в Москве в день оплаты или на следующий рабочий день. Если позиции приходят в разные сроки — храним бесплатно и отправляем всё разом.
Забирайте оборудование сейчас — платите потом. Постоянным и проверенным клиентам даём отсрочку по договору, работаем с банковскими гарантиями и факторингом.
Варианты
Оплата по графикуПолучаете товар сразу, платите частями — без кассовых разрывов на объекте
Банковская гарантияНадёжно для обеих сторон, работаем с банковскими продуктами
ФакторингВы получаете отсрочку, мы — оплату от банка. Лимиты и ставки индивидуальные
Как оформить
Заявка: компания, контакты, желаемые лимит и срок
Документы: карточка организации и стандартный пакет по запросу менеджера
Согласование условий: лимит, срок, график платежей или факторинг
Договор с прозрачным графиком, без скрытых комиссий
Отгрузка — оплачиваете по графику
Решение по заявке — за 1–3 рабочих дня. Лимит и срок подбираем под вашу компанию: историю работы, объёмы и регулярность закупок.
+7 (495) 640-24-15info@ventar-s.ruОфис: Москва, ш. Энтузиастов, 56, стр. 44, оф. 1103-1Склад: Москва, ш. Энтузиастов, 56, стр. 34 (ворота №3)Пн–Чт 9:00–18:00, Пт до 17:00
