Технические данные
Характеристики
СтранаРоссия
СертификатРОСС RU.МГ01.В03480
Технические условияТУ 4861-015-57375659-2004
Температура средыдо + 80 0С
Масса30—1185 кг
Мощность двигателя0,75—90 кВт
Полное давление450—7900 Па
Производительность150—38 500 м³/ч
ТипРадиальный вентилятор
БрендВЭЛТ
Подробно
Описание

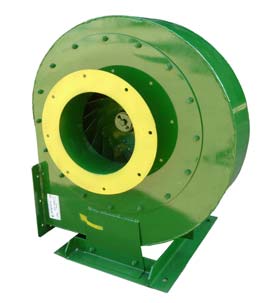

ВР 132-30 (аналог ВЦ 6-28; ВВД) — радиальный (центробежный) вентилятор общего назначения производства ВЭЛТ. Высокого давления; Одностороннего всасывания; Корпус спиральный поворотный; Количество лопаток - 16; Направление вращения – правое и левое; ТУ 4861-015-57375659-2004; ТУ 4861-021-57375659-2006.
Цена от40 383 ₽
Производительность150—38 500 м³/ч
Полное давление450—7900 Па
Мощность двигателя0,75—90 кВт
Масса30—1185 кг
Технические условияТУ 4861-015-57375659-2004
Сертификат соответствияРОСС RU.МГ01. В03480
Температура средыдо + 80 0С
Конструкция и исполнения
Высокого давления
Одностороннего всасывания
Корпус спиральный поворотный
Количество лопаток - 16
Направление вращения – правое и левое
Общего назначения из углеродистой стали
Коррозионностойкие из нержавеющей стали
Взрывозащищенные из разнородных металлов
Что это даёт
Напор там, где осевой не справляетсяЦентробежное колесо создаёт давление в сотни и тысячи паскалей, поэтому вентилятор тянет сеть с фильтрами, калориферами, шумоглушителями и длинными воздуховодами.
Один корпус — десятки рабочих точекОдин типоразмер выпускается с разными двигателями и оборотами, поэтому под расчётную точку подбирается не «ближайший», а нужный вариант — без запаса по мощности «на всякий случай».
РемонтопригодностьКлассическая схема с рабочим колесом на валу двигателя или на подшипниковом узле: колесо, улитка и двигатель меняются по отдельности, ремонт возможен на месте.
Любой угол выхлопаКорпус поворачивается с шагом 45°, правое и левое вращение — вентилятор встраивается в готовую трассу без переделки воздуховодов.
Где применяется
приточные и вытяжные системы промышленных, общественных и административных зданий
аспирация и технологическая вентиляция цехов
подача воздуха на калориферы, фильтры и сушильные камеры
котельные, окрасочные и деревообрабатывающие производства
Технические характеристики
Двигатель
Мощность, кВт
вращения n, мин.-¹ колеса
Производительность, м³/ч
Давление полное, Па
Масса, кг
АИР80А2
1,5
3000
400-1210
1800-1000
30
АИР71В4
0,75
1500
150-1000
600-450
АИР80В2
2,2
3000
750-2200
2580-2090
60
АИР90L2
3,0
3000
780-2300
2640-1850
АИР100S2
4,0
3000
800-2400
2710-1600
АИР80А4
1,1
1500
1250-2600
1100-870
АИР100S4
3,0
1500
1400-3000
1110-800
94
АИР100L2
5,5
3000
2420-3240
4480-4450
АИР112M2
7,5
3000
2500-4500
4550-4100
АИР80А4
1,1
1400(1400)
1300-2600
1100-880
170
АИР132M2
11,0
2868(2900)
2900-6000
4500-3100
215
АИР90L4
2,2
1500
2000-5000
1620-1190
АИР100S4
3,0
1500
2500-5450
1620-1100
АИР160M2
18,5
3000
4500-5200
7000-6900
130
АИР180S2
22,0
3000
4800-7000
7000-6600
АИР180М2
30,0
3000
5100-12000
7000-5400
АИР112M2
7,5
1447(2040)
3600-4600
3980-3960
359
АИР132M2
11,0
1447(2040)
4000-8400
3980-3200
366
АИР132M2
11,0
1447(2300)
3600-5500
4940-4850
383
АИР160S4
15,0
1460(2300)
4300-9000
4940-4000
383
АИР160S4
15,0
1460(2610)
4600-6200
6000-5900
383
АИР160M2
18,5
1455(2610)
4900-8500
6000-5600
390
АИР180S2
22,0
1470(2620)
5100-10800
6200-4800
400
АИР180М2
30,0
2940(2940)
5200-9600
7250-5300
400
АИРМ132S4
7,5
1500
5100-6400
3050-3200
240
АИРМ132M4
11,0
1500
5600-9900
3100-2700
250
АИРМ132M4
11,0
1447(1450)
5600-10100
3100-2600
585
АИРМ132M4
11,0
1447(1625)
5200-6900
3900-3800
585
АИР160S4
15,0
1460(1625)
6200-10800
3900-3450
590
АИР160S4
15,0
1460(1810)
6300-7500
4800-4800
590
АИР160M4
18,5
1455(1810)
6500-10200
4800-4500
590
АИР180S2
22,0
1470(1810)
7000-13000
4800-4100
596
АИР180S2
22,0
1470(2040)
6600-9000
6100-6050
596
АИР180M4
30,0
1460(2040)
6600-13100
6100-5400
600
АИР180M2
30,0
1460(2100)
7500-12000
6550-6400
600
5A200M2
37,0
1470(2100)
8200-16500
6550-4900
600
5A200L4
45,0
1470(2300)
8400-16500
7700-6500
600
АИР180M4
30,0
1500
11000-16000
4900-4700
АИР200М4
37,0
1500
11500-21000
4900-4200
470
5A200L4
45,0
1500
12000-21500
4950-4200
5А160М6
15,0
1000(1090)
9000-16000
2500-1900
АИР180M6
18,5
975(1170)
9920-18600
3000-1940
Показаны 44 строк из 60 — полные таблицы в техническом листе.
Цены на типоразмеры
Ниже — рекомендованные цены производителя (107 позиций ряда, от 40 383 ₽ до 1 138 281 ₽). Итоговая стоимость зависит от исполнения, комплектации и объёма заказа — рассчитаем по вашей спецификации.
Исполнение
Цена, ₽
ВР 132-30-3,15 (1,5/3000) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
40 383
ВР 132-30-4 (0,75/1500) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный) Россия +7(495
47 076
ВР 132-30-4 (2,2/3000) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
50 986
ВР 132-30-4 (3,0/3000) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
54 153
ВР 132-30-4 (4,0/3000) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
57 224
ВР 132-30-5,6 (2,2/1500) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
69 041
ВР 132-30-5 (1,1/1500) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
71 984
ВР 132-30-6,3 (2,2/1500) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
81 061
ВР 132-30-5 (3,0/1500) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
81 835
ВР 132-30-5 (5,5/3000) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
82 469
ВР 132-30-6,3 (3,0/1500) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
85 391
ВР 132-30-5 (7,5/3000) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
88 729
ВР 132-30-7,1 (7,5/1500) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
132 129
ВР 132-30-8 (7,5/1500) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
147 094
ВР 132-30-5,6 (15,0/3000) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
155 080
ВР 132-30-8 (11,0/1500) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
159 822
ВР 132-30-5,6 (18,5/3000) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
162 354
ВР 132-30-6,3 (18,5/3000) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
173 539
ВР 132-30-5 (1,1/3000/1400) исполнение 5 Вентилятор радиальный высокого давления (сильнонагруженный)
179 844
ВР 132-30-5 (1,1/1500/1400) исполнение 5 Вентилятор радиальный высокого давления (сильнонагруженный)
182 094
ВР 132-30-6,3 (22,0/3000) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
193 554
ВР 132-30-5 (7,5/3000/2900) исполнение 5 Вентилятор радиальный высокого давления (сильнонагруженный)
198 840
ВР 132-30-6,3 (7,5/3000/2040) исполнение 5 Вентилятор радиальный высокого давления (сильнонагруженный)
210 697
ВР 132-30-6,3 (30,0/3000) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
214 018
ВР 132-30-5 (11,0/3000/2900) исполнение 5 Вентилятор радиальный высокого давления (сильнонагруженный)
220 590
ВР 132-30-9 (22,0/1500) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
233 085
ВР 132-30-9 (30,0/1500) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
233 085
ВР 132-30-9 (160,0/3000) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
233 085
ВР 132-30-6,3 (7,5/1500/2040) исполнение 5 Вентилятор радиальный высокого давления (сильнонагруженный)
235 452
ВР 132-30-6,3 (11,0/3000/2040) исполнение 5 Вентилятор радиальный высокого давления (сильнонагруженный)
246 151
ВР 132-30-6,3 (11,0/3000/2300) исполнение 5 Вентилятор радиальный высокого давления (сильнонагруженный) Россия
246 151
ВР 132-30-6,3 (11,0/1500/2040) исполнение 5 Вентилятор радиальный высокого давления (сильнонагруженный)
248 179
ВР 132-30-6,3 (11,0/1500/2300) исполнение 5 Вентилятор радиальный высокого давления (сильнонагруженный)
248 179
ВР 132-30-6,3 (15,0/1500/2300) исполнение 5 Вентилятор радиальный высокого давления (сильнонагруженный)
273 782
ВР 132-30-6,3 (15,0/1500/2600) исполнение 5 Вентилятор радиальный высокого давления (сильнонагруженный)
273 782
ВР 132-30-6,3 (15,0/3000/2300) исполнение 5 Вентилятор радиальный высокого давления (сильнонагруженный)
281 514
ВР 132-30-6,3 (15,0/3000/2610) исполнение 5 Вентилятор радиальный высокого давления (сильнонагруженный)
281 514
ВР 132-30-6,3 (18,5/3000/2610) исполнение 5 Вентилятор радиальный высокого давления (сильнонагруженный)
288 789
ВР 132-30-6,3 (18,5/1500/2610) исполнение 5 Вентилятор радиальный высокого давления (сильнонагруженный)
290 158
ВР 132-30-11,2 (18,5/1000) исполнение 1 Вентилятор радиальный высокого давления (сильнонагруженный)
306 427
Показаны 40 строк из 107 — полные таблицы в техническом листе.

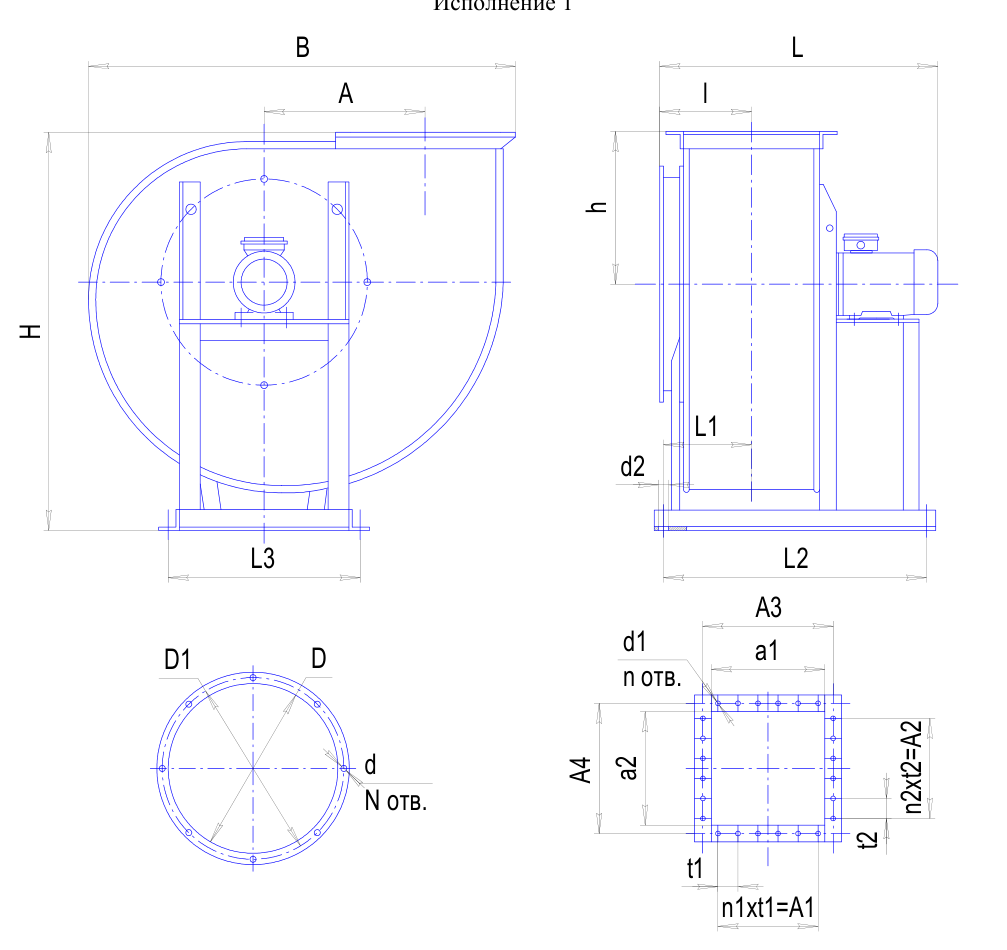

Габаритные и присоединительные размеры
Габаритные и присоединительные размеры — ВР 132-30 (аналог ВЦ 6-28; ВВД). Открыть в полном размере
вент
В
А
А1
А2
А3
А4
а1
а2
Lmax
l
h
Hmax
L1
3,15
490
190
170
140
170
140
129
101
450
125
185
470
48
4
620
235
100
100
210
170
170
130
500
127
235
610
80
5
766
300
200
100
242
194
204
160
600
152
290
775
83
6,3
955
378
240
160
298
235
252
190
800
188
365
925
110
8
1210
482
200
100
370
292
320
240
850
223
460
1345
151
10
1495
604
450
118
450
352
400
300
1100
230
580
1540
179
Как подобрать
считайте рабочую точку по расходу и полному давлению сети — вентилятор подбирается по обеим величинам сразу
проверьте температуру и запылённость среды: для абразивной пыли нужны пылевые исполнения, для агрессивных сред — коррозионно-стойкие
заранее определите исполнение по схеме привода, направление вращения и угол разворота корпуса
если расход в системе меняется, закладывайте преобразователь частоты — это дешевле дросселирования
Монтаж и эксплуатация
ставьте вентилятор на виброоснование или виброизоляторы, к воздуховодам подключайте через гибкие вставки
до пуска проверьте направление вращения колеса: при обратном вращении вентилятор даёт около трети расхода
сеть подключайте прямыми участками не менее 1–1,5 диаметра до входа и после выхода — иначе паспортные характеристики не достигаются
двигатель защищайте автоматом и тепловым реле, при частых пусках — устройством плавного пуска
Важно знать
Не пускайте «на прикрытую задвижку» без расчёта
У радиальных вентиляторов мощность на валу зависит от расхода: при пуске на открытую сеть ток может превысить номинал двигателя. Схему пуска согласуйте с расчётной точкой.
Документация. Технический лист с полными таблицами и чертежами — ВР 132-30 (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
