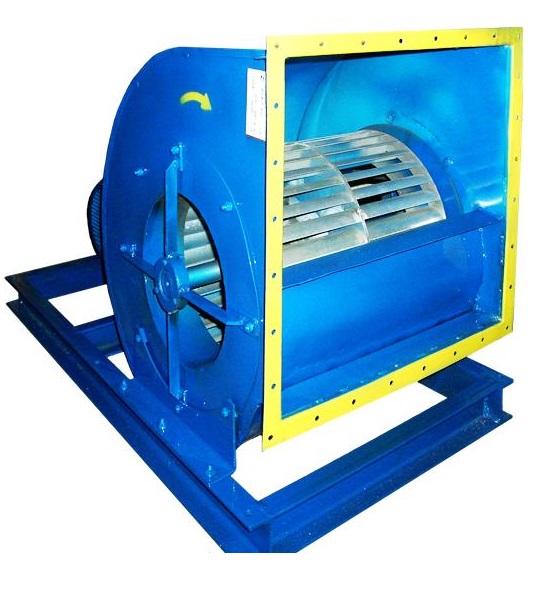

ВР2Н и ВР2С

Name: ВР2Н и ВР2С
Price: 90584 RUB
Availability: InStock

✓ Всегда в наличии / под заказ Доставка по всей России

Технический лист ВР2Н и ВР2С (PDF) Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджер Гарантия 12 месяцевофициальная, от производителя Документыпаспорт, сертификаты

Низкого и среднего давления;
Двухстороннего всасывания;
Корпус спиральный поворотный;
Количество лопаток - 12×2 (13×2); 32×2 (34×2);

⚙️ Подбор и заказ

90 584 ₽

Партнёрские скидки — по запросу.

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Мощность двигателя 0,12—104 кВт

Страна Россия

Сертификат РОСС RU.МГ01.В03480

Технические условия ТУ 4861-038-57375659-2010

Температура среды до + 80 0С

Полное давление 6—1700 Па

Производительность 5—52 000 м³/ч

Тип Радиальный вентилятор

Бренд ВЭЛТ

Подробно

Описание

ВР2Н и ВР2С — радиальный (центробежный) вентилятор общего назначения производства ВЭЛТ. Низкого и среднего давления; Двухстороннего всасывания; Корпус спиральный поворотный; Количество лопаток - 12×2 (13×2); 32×2 (34×2); Направление вращения – правое и левое; ТУ 4861-038-57375659-2010

Цена от90 584 ₽

Производительность5—52 000 м³/ч

Полное давление6—1700 Па

Мощность двигателя0,12—104 кВт

Технические условияТУ 4861-038-57375659-2010

Сертификат соответствияРОСС RU.МГ01. В03480

Температура средыдо + 80 0С

ПроизводительВЭЛТ, Россия

Конструкция и исполнения

Низкого и среднего давления
Двухстороннего всасывания
Корпус спиральный поворотный
Количество лопаток - 12×2 (13×2); 32×2 (34×2)
Направление вращения – правое и левое
Общего назначения
Коррозионностойкие из нержавеющей стали
Теплостойкие из углеродистой стали (до +200°С)

Что это даёт

Напор там, где осевой не справляетсяЦентробежное колесо создаёт давление в сотни и тысячи паскалей, поэтому вентилятор тянет сеть с фильтрами, калориферами, шумоглушителями и длинными воздуховодами.

Один корпус — десятки рабочих точекОдин типоразмер выпускается с разными двигателями и оборотами, поэтому под расчётную точку подбирается не «ближайший», а нужный вариант — без запаса по мощности «на всякий случай».

РемонтопригодностьКлассическая схема с рабочим колесом на валу двигателя или на подшипниковом узле: колесо, улитка и двигатель меняются по отдельности, ремонт возможен на месте.

Любой угол выхлопаКорпус поворачивается с шагом 45°, правое и левое вращение — вентилятор встраивается в готовую трассу без переделки воздуховодов.

Где применяется

приточные и вытяжные системы промышленных, общественных и административных зданий
аспирация и технологическая вентиляция цехов
подача воздуха на калориферы, фильтры и сушильные камеры
котельные, окрасочные и деревообрабатывающие производства

Технические характеристики

Двигатель	Мощность, кВт	Обороты, об/мин	Производительность, м³/ч	Давление полное, Па	Мощность, кВт
2	3	4	5	6	7
АИР56А4	0,12	1500(1200)	600-2000	250-60	75
АИР56В4	0,18	1500(1400)	650-2500	300-60	77
АИР63А4	0,25	1500(1800)	700-3000	350-80	80
АИР63В4	0,37	1500(2000)	750-3300	400-85	85
АИМ71А4	0,55	1500(2200)	800-3600	450-100	90
АИР71В4	0,75	1500(2300)	820-4000	600-125	94
АИР56В2	0,25	3000(1800)	700-3000	350-80	86
АИР63А2	0,37	3000(2000)	750-3300	400-85	88
АИР63В2	0,55	3000(2200)	800-3600	450-100	92
АИР71А2	0,75	3000(2300)	820-4000	600-125	94
АИР71В2	1,1	3000(2800)	900-4400	900-180	95
АИР63А4	0,25	1500(1300)	1200-4500	250-60	80
АИР63В4	0,37	1500(1400)	1300-5000	300-70	83
АИР71А4	0,55	1500(1600)	1450-5500	400-90	86
АИР71В4	0,75	1500(1800)	1700-6500	500-120	87
АИР80А4	1,1	1500(2000)	1900-7000	650-140	93
АИР71В2	1,1	3000(2000)	1900-7000	650-140	94
АИР80А2	1,5	3000(2200)	2000-7200	680-160	97
АИР80В2	2,2	3000(2400)	2300-8500	900-210	98
АИР90L2	3,0	3000(2800)	2600-9500	1250-280	100
АИР71А6	0,37	1000(1000)	1900-2600	350-330	75
АИР71В6	0,55	1000(1200)	2000-3500	400-370	80
АИР80А6	0,75	1000(1200)	2000-8500	400-80	87
АИР63В4	0,37	1500(1000)	1900-2600	350-330	82
АИР71А4	0,55	1500(1200)	2000-3500	400-370	86
АИР71В4	0,75	1500(1200)	2000-8500	400-80	87
АИР80А4	1,1	1500(1400)	2200-9500	550-110	92
АИР90L2	3,0	3000(2000)	3000-14000	1100-230	96
АИР100S2	4,0	3000(2200)	3500-16000	1300-270	100
АИР100L2	5,5	3000(2400)	4000-17000	1600-320	104
АИР71В6	0,55	1000(800)	2000-4200	300-280	80
АИР80А6	0,75	1000(900)	2200-6000	340-320	83
АИР80В6	1,1	1000(900)	2200-13500	340-70	86
АИР80А4	1,1	1500(1000)	2500-8000	430-370	90
АИР80В4	1,5	1500(1000)	2500-14000	420-85	93
АИР90L4	2,2	1500(1200)	3200-17000	600-120	95
АИР100S4	3,0	1500(1400)	3600-13000	800-700	97
АИР100L4	4,0	1500(1600)	4200-11000	1100-1050	100
АИР80А6	0,75	1000(600)	4000-5000	280-270	80
АИР80В6	1,1	1000(700)	4000-9000	330-320	85
АИР90L6	1,5	1000(700)	4000-20000	330-65	87
АИР100L6	2,2	1000(800)	4500-22500	400-85	90
5А112МА6	3,0	1000(900)	5200-26000	500-105	92

Показаны 44 строк из 57 — полные таблицы в техническом листе.

Двигатель	устано- вочная, Мощ- ность кВт	Обороты, об/мин	Производительность, м³/ч	Давление полное, Па	Мощность, кВт
2	3	4	5	6	7
АИР63В4	0,37	1500(700)	900-3600	110-120	80
АИР71А4	0,55	1500(800)	1000-4300	140-150	85
АИР71В4	0,75	1500(900)	1100-4800	180-200	86
АИР80МВ4	1,5	1500(1200)	1500-6000	320-355	90
АИР90L4	2,2	1500(1400)	1700-6500	440-500	95
АИР90L2	3,0	3000(1600)	2000-7500	560-680	95
АИР100S2	4,0	3000(1800)	2300-8000	730-890	97
АИР100L2	5,5	3000(2000)	2500-8600	900-1100	100
АИР71А6	0,37	1000(500)	1000-6000	90-110	76
АИР71В6	0,55	1000(600)	1400-6000	130-170	80
АИР80А6	0,75	1000(600)	1400-7000	130-160	80
АИР80В6	1,1	1000(700)	1600-8000	180-220	85
АИР80А4	1,1	1500(700)	1600-8000	180-220	85
АИР80В4	1,5	1500(800)	2000-8500	240-300	90
АИР90L4	2,2	1500(900)	2100-10000	300-380	90
АИР100S4	3,0	1500(1000)	2400-12000	330-450	95
АИР80А6	0,75	1000(400)	1500-10000	85-105	80
АИР80В6	1,1	1000(500)	2200-11000	135-190	80
АИР90L6	1,5	1000(600)	2500-11000	195-280	85
АИР100L6	2,2	1000(600)	2500-14000	195-250	90
5А112МА6	3,0	1000(700)	3000-15000	270-360	95
АИР100S4	4,0	1000(700)	3000-17000	270-340	97
АИРМ112М4	5,5	1500(800)	3500-20000	350-430	100

Показаны 24 строк из 45 — полные таблицы в техническом листе.

Цены на типоразмеры

Ниже — рекомендованные цены производителя (390 позиций ряда, от 90 584 ₽ до 1 054 176 ₽). Итоговая стоимость зависит от исполнения, комплектации и объёма заказа — рассчитаем по вашей спецификации.

Исполнение	Цена, ₽
ВР2Н-2,5 (0,12/1500) исполнение 0° Вентилятор радиальный низкого давления двухстороннего всасывания	90 584
ВР2Н-2,5 (0,12/1500) исполнение 90° Вентилятор радиальный низкого давления двухстороннего всасывания	90 584
ВР2Н-2,5 (0,12/1500) исполнение 270° Вентилятор радиальный низкого давления двухстороннего всасывания	90 584
ВР2Н-2,5 (0,18/1500) исполнение 0° Вентилятор радиальный низкого давления двухстороннего всасывания	90 835
ВР2Н-2,5 (0,18/1500) исполнение 90° Вентилятор радиальный низкого давления двухстороннего всасывания	90 835
ВР2Н-2,5 (0,18/1500) исполнение 270° Вентилятор радиальный низкого давления двухстороннего всасывания	90 835
ВР2Н-2,5 (0,25/3000) исполнение 0° Вентилятор радиальный низкого давления двухстороннего всасывания	90 835
ВР2Н-2,5 (0,25/3000) исполнение 90° Вентилятор радиальный низкого давления двухстороннего всасывания	90 835
ВР2Н-2,5 (0,25/3000) исполнение 270° Вентилятор радиальный низкого давления двухстороннего всасывания	90 835
ВР2Н-2,5 (0,25/1500) исполнение 0° Вентилятор радиальный низкого давления двухстороннего всасывания	91 049
ВР2Н-2,5 (0,25/1500) исполнение 90° Вентилятор радиальный низкого давления двухстороннего всасывания	91 049
ВР2Н-2,5 (0,25/1500) исполнение 270° Вентилятор радиальный низкого давления двухстороннего всасывания	91 049
ВР2Н-2,5 (0,37/3000) исполнение 0° Вентилятор радиальный низкого давления двухстороннего всасывания	91 049
ВР2Н-2,5 (0,37/3000) исполнение 90° Вентилятор радиальный низкого давления двухстороннего всасывания	91 049
ВР2Н-2,5 (0,37/3000) исполнение 270° Вентилятор радиальный низкого давления двухстороннего всасывания Россия +	91 049
ВР2Н-2,5 (0,37/1500) исполнение 0° Вентилятор радиальный низкого давления двухстороннего всасывания	91 310
ВР2Н-2,5 (0,37/1500) исполнение 90° Вентилятор радиальный низкого давления двухстороннего всасывания	91 310
ВР2Н-2,5 (0,37/1500) исполнение 270° Вентилятор радиальный низкого давления двухстороннего всасывания	91 310
ВР2Н-2,5 (0,55/1500) исполнение 0° Вентилятор радиальный низкого давления двухстороннего всасывания	91 310
ВР2Н-2,5 (0,55/1500) исполнение 90° Вентилятор радиальный низкого давления двухстороннего всасывания	91 310
ВР2Н-2,5 (0,55/1500) исполнение 270° Вентилятор радиальный низкого давления двухстороннего всасывания	91 310
ВР2Н-2,5 (0,55/3000) исполнение 0° Вентилятор радиальный низкого давления двухстороннего всасывания	91 310
ВР2Н-2,5 (0,55/3000) исполнение 90° Вентилятор радиальный низкого давления двухстороннего всасывания	91 310
ВР2Н-2,5 (0,55/3000) исполнение 270° Вентилятор радиальный низкого давления двухстороннего всасывания	91 310
ВР2Н-2,5 (0,75/3000) исполнение 0° Вентилятор радиальный низкого давления двухстороннего всасывания	92 755
ВР2Н-2,5 (0,75/3000) исполнение 90° Вентилятор радиальный низкого давления двухстороннего всасывания	92 755
ВР2Н-2,5 (0,75/3000) исполнение 270° Вентилятор радиальный низкого давления двухстороннего всасывания	92 755
ВР2Н-2,5 (0,75/1500) исполнение 0° Вентилятор радиальный низкого давления двухстороннего всасывания	93 113
ВР2Н-2,5 (0,75/1500) исполнение 90° Вентилятор радиальный низкого давления двухстороннего всасывания	93 113
ВР2Н-2,5 (0,75/1500) исполнение 270° Вентилятор радиальный низкого давления двухстороннего всасывания	93 113
ВР2Н-2,5 (1,1/3000) исполнение 0° Вентилятор радиальный низкого давления двухстороннего всасывания	93 113
ВР2Н-2,5 (1,1/3000) исполнение 90° Вентилятор радиальный низкого давления двухстороннего всасывания	93 113
ВР2Н-2,5 (1,1/3000) исполнение 270° Вентилятор радиальный низкого давления двухстороннего всасывания	93 113
ВР2С-2,5 (0,37/1500) исполнение 0° Вентилятор радиальный среднего давления двухстороннего всасывания	93 296
ВР2С-2,5 (0,37/1500) исполнение 90° Вентилятор радиальный среднего давления двухстороннего всасывания	93 296
ВР2С-2,5 (0,37/1500) исполнение 270° Вентилятор радиальный среднего давления двухстороннего всасывания	93 296
ВР2С-2,5 (0,75/1500) исполнение 0° Вентилятор радиальный среднего давления двухстороннего всасывания	95 098
ВР2С-2,5 (0,75/1500) исполнение 90° Вентилятор радиальный среднего давления двухстороннего всасывания	95 098
ВР2С-2,5 (0,75/1500) исполнение 270° Вентилятор радиальный среднего давления двухстороннего всасывания	95 098
ВР2С-2,5 (0,55/1500) исполнение 0° Вентилятор радиальный среднего давления двухстороннего всасывания	95 143

Показаны 40 строк из 390 — полные таблицы в техническом листе.

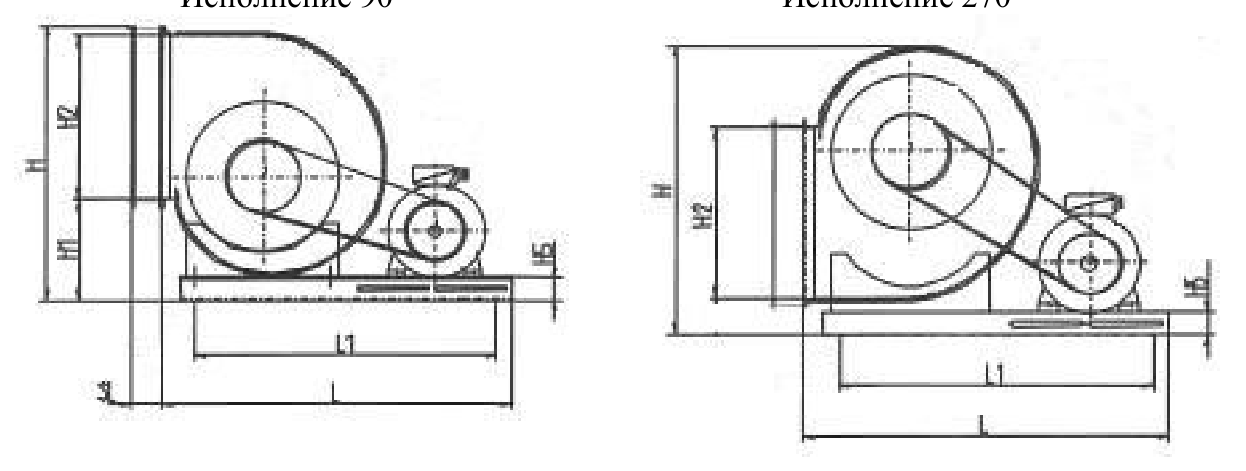

Габаритные и присоединительные размеры

вентилятора №	Положе- корпуса ние	H	H1 Габаритные и установочные размеры	Габаритные и установочные размеры H2	Габаритные и установочные размеры H3	Габаритные и установочные размеры H5 Размеры, мм	Габаритные и установочные размеры Размеры, мм L	Габаритные и установочные размеры L1	SLmax	А	Дmax
	90°	515	172	315	32	80	662	497		403	600
2,5	270°	501		315	32	80	662	497		403	600
	0°	446		315	32	80	662	497		403	600
	90°	635	207	400	32	80	773	615		488	700
3,15	270°	618		400	32	80	773	615		488	700
	0°	541		400	32	80	859	615		488	700
	90°	763	227	502	32	80	1215	1150		590	800
4,0	270°	845		502	32	80	1215	1150		590	800
	0°	747		502	32	80	1109	1150		590	800
	90°	1026	368	630	32	80	1200	1250		693	1000
5,0	270°	1030		630	32	80	1200	1250	50	693	1000
	0°	900		630	32	80	1291	1250		693	1000
	90°	1254	426	800	32	80	1533	1450		851	1200
6,3	270°	1237		800	32	80	1533	1450		851	1200
	0°	1096		800	32	80	1687	1450		851	1200
	90°	1566	538	1000	32	80	1959	920		1088	1300
8,0	270°	1566		1000	32	80	1959	920		1088	1300
	0°	1360		1000	32	80	2080	920		1088	1300
	90°	1929	651	1250	32	100	2365	1320		1345	1600
10,0	270°	1929		1250	32	100	2365	1320		1345	1600
	0°	1656		1250	32	100	2616	1320		1345	1600

Как подобрать

считайте рабочую точку по расходу и полному давлению сети — вентилятор подбирается по обеим величинам сразу
проверьте температуру и запылённость среды: для абразивной пыли нужны пылевые исполнения, для агрессивных сред — коррозионно-стойкие
заранее определите исполнение по схеме привода, направление вращения и угол разворота корпуса
если расход в системе меняется, закладывайте преобразователь частоты — это дешевле дросселирования

Монтаж и эксплуатация

ставьте вентилятор на виброоснование или виброизоляторы, к воздуховодам подключайте через гибкие вставки
до пуска проверьте направление вращения колеса: при обратном вращении вентилятор даёт около трети расхода
сеть подключайте прямыми участками не менее 1–1,5 диаметра до входа и после выхода — иначе паспортные характеристики не достигаются
двигатель защищайте автоматом и тепловым реле, при частых пусках — устройством плавного пуска

Важно знать

Не пускайте «на прикрытую задвижку» без расчёта

У радиальных вентиляторов мощность на валу зависит от расхода: при пуске на открытую сеть ток может превысить номинал двигателя. Схему пуска согласуйте с расчётной точкой.

Документация. Технический лист с полными таблицами и чертежами — ВР2Н и ВР2С (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
