Описание

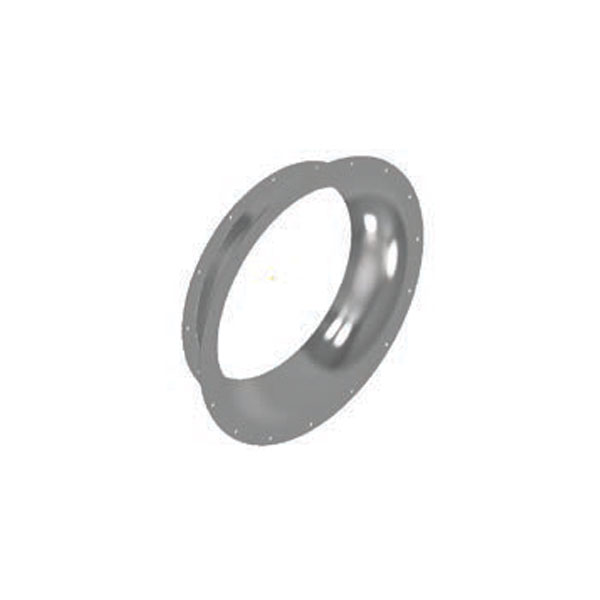

Входной осевой коллектор ВКО для осевых вентиляторов серии РОСА предназначен для подачи потока воздуха к вентилятору, перемещающего воздух в интервалах температур от -40°С до +80°С.
Корпус коллектора изготовлен из оцинкованной стали. Конструкция коллектора позволяет крепить её к фланцам вентиляторов с помощью болтов или реечного соединения.
Характеристики
Габаритные и присоединительные размеры
|
Модель |
№ вент. |
Bmax |
D |
D1 |
D2 |
D3 |
D4 |
D5 |
n, шт |
n1, шт |
Масса, кг |
|
ВКО-РОСА-4,0-О |
4,0 |
105 |
400 |
436 |
460 |
536 |
560 |
500 |
8 |
12 |
5,7 |
|
ВКО-РОСА-4,5-О |
4,5 |
118 |
450 |
486 |
510 |
620 |
660 |
560 |
8 |
12 |
7,9 |
|
ВКО-РОСА-5,0-О |
5,0 |
130 |
500 |
536 |
560 |
690 |
730 |
630 |
12 |
12 |
9,4 |
|
ВКО-РОСА-5,6-О |
5,6 |
145 |
560 |
620 |
660 |
770 |
810 |
710 |
12 |
12 |
12 |
|
ВКО-РОСА-6,3-О |
6,3 |
163 |
630 |
690 |
730 |
860 |
900 |
800 |
12 |
16 |
14,5 |
|
ВКО-РОСА-7,1-О |
7,1 |
183 |
710 |
770 |
810 |
960 |
1000 |
900 |
16 |
16 |
17,6 |
|
ВКО-РОСА-8,0-О |
8,0 |
205 |
800 |
860 |
900 |
1070 |
1100 |
1000 |
16 |
16 |
21,1 |
|
ВКО-РОСА-9,0-О |
9,0 |
230 |
900 |
960 |
1000 |
1195 |
1235 |
1120 |
16 |
16 |
26,3 |
|
ВКО-РОСА-10,0-О |
10,0 |
255 |
1000 |
1070 |
1100 |
1320 |
1360 |
1250 |
16 |
16 |
31,9 |
|
ВКО-РОСА-11,2-О |
11,2 |
285 |
1120 |
1195 |
1235 |
1470 |
1494 |
1400 |
16 |
20 |
38,1 |
|
ВКО-РОСА-12,5-О |
12,5 |
318 |
1250 |
1320 |
1360 |
1680 |
1704 |
1600 |
16 |
24 |
48,4 |
МАРКИРОВКА:
Входной коллектор осевой ВКО-РОСА-4,0-О
где: ВКО-РОСА – входной коллектор осевой для осевых вентиляторов РОСА;
4,0 – типоразмер входного коллектора осевого (номер вентилятора);
О – исполнение входного коллектора осевого: общепромышленное.
