Вентиляторы Ровен

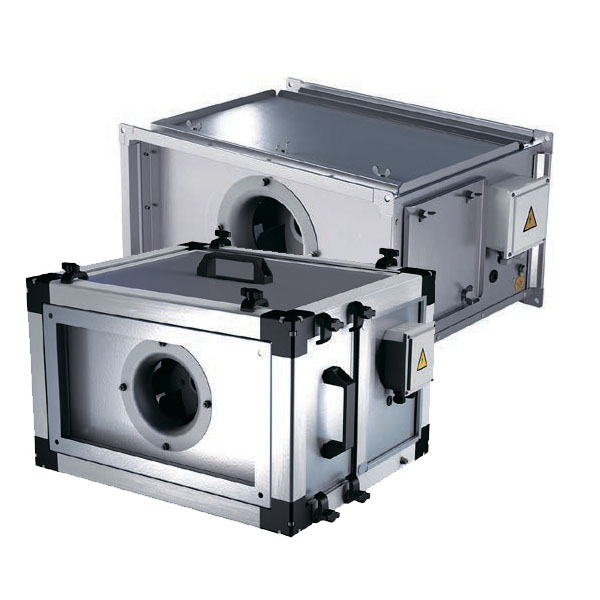

Вентиляторный раздел Ровена построен по месту установки: на кровле, в разрыве воздуховода, на раме в венткамере или в проёме стены. От этого зависит и конструкция корпуса, и способ обвязки, поэтому подбор удобнее начинать не с расхода, а с вопроса «где он будет стоять».

Четыре семейства и их границы применения

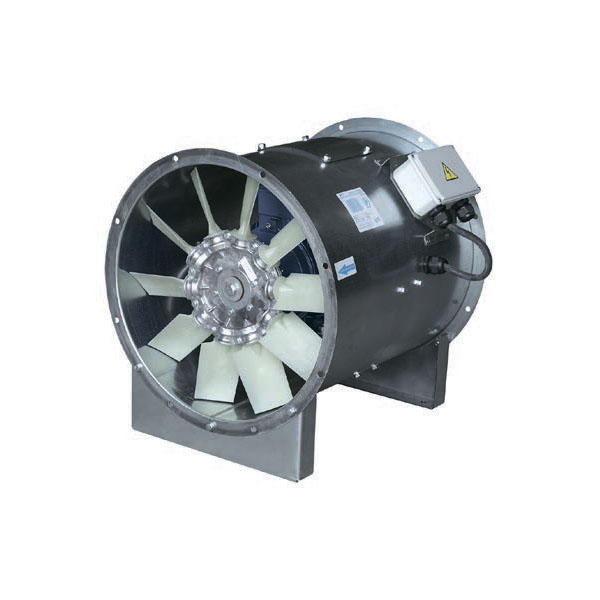

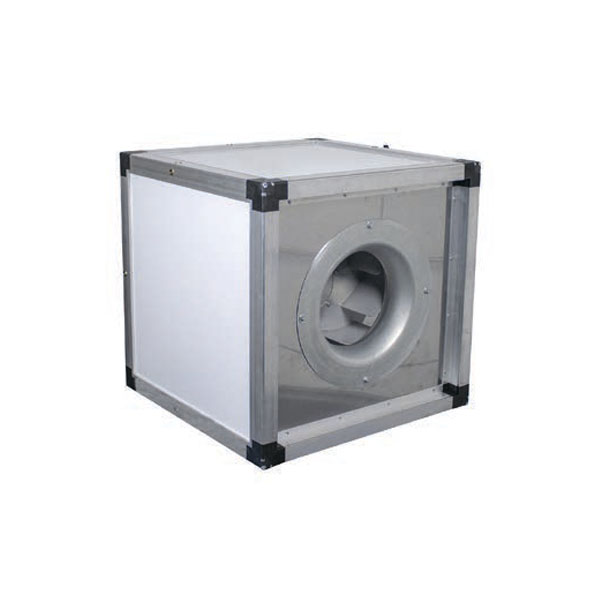

Радиальные или осевые

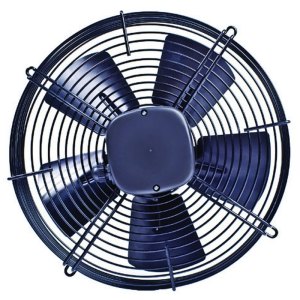

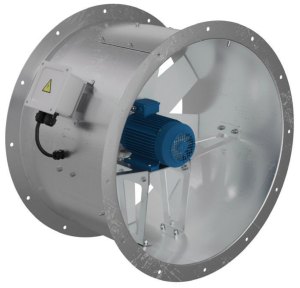

Различие сводится к тому, как воздух проходит через колесо. У осевого он движется вдоль оси, лопатки лишь подталкивают поток — отсюда большая производительность и скромное давление. Радиальное колесо разгоняет воздух и выбрасывает его в улитку под прямым углом, преобразуя скорость в напор, поэтому радиальный вентилятор нормально работает на длинной сети с фильтрами и шумоглушителями. Практический признак: если суммарные потери в сети превышают 700–800 Па, осевую схему рассматривать уже не стоит.

Лопатки вперёд и назад

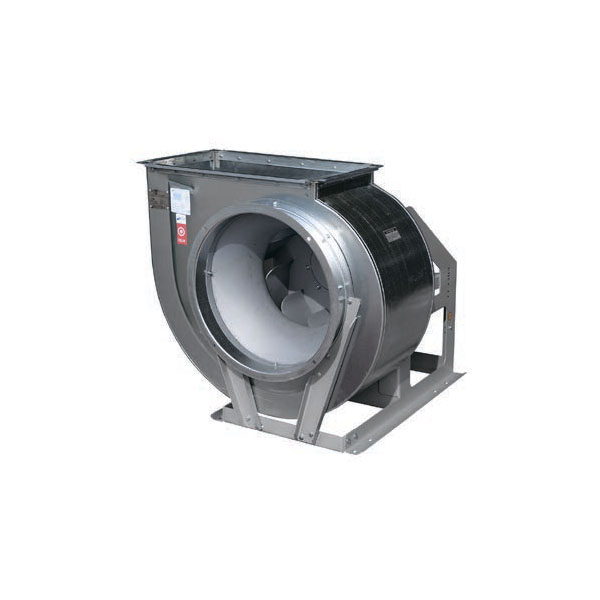

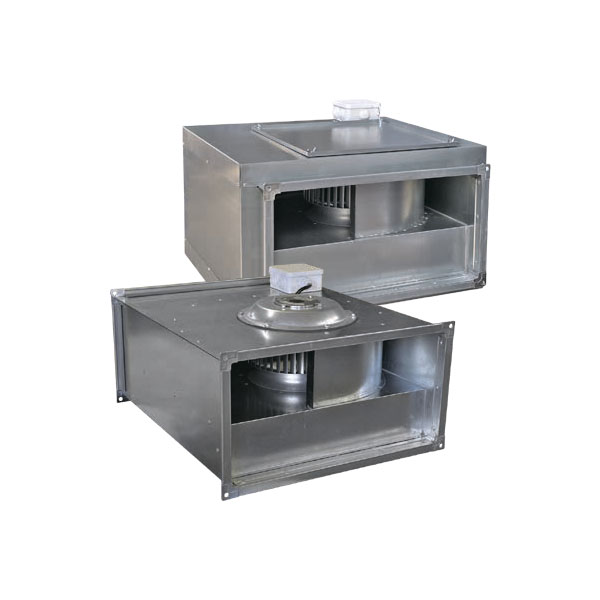

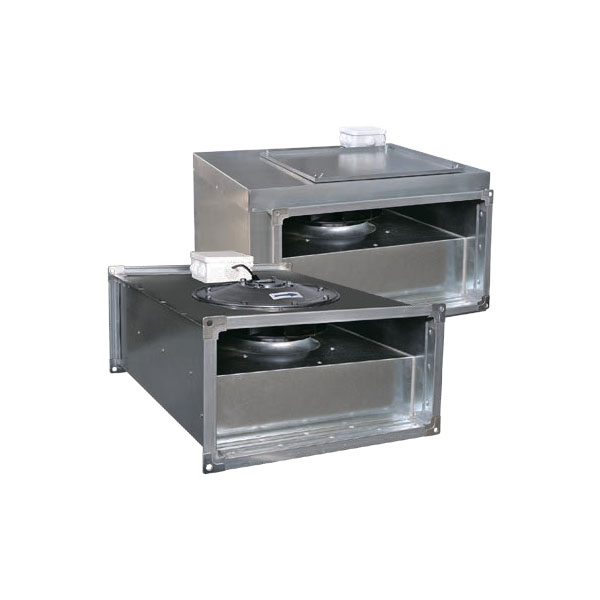

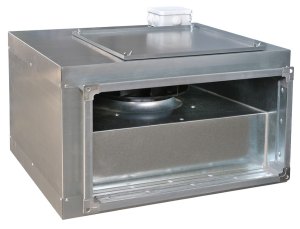

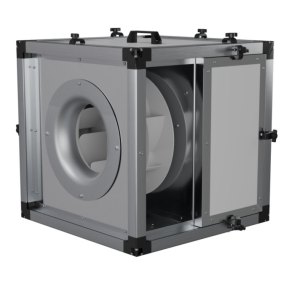

Внутри радиальной группы Ровен различает колёса с лопатками, загнутыми назад (ВРН, ВР 80-75, VCR, канальные ВРС-К и VCN-SH), и вперёд (ВРВ, VCP-SH). Назад загнутые лопатки экономичнее и устойчивее к перегрузке двигателя при отклонении режима от расчётного; вперёд загнутые дают больший расход при том же диаметре и меньших габаритах, но чувствительнее к недооценке сопротивления сети. В проектах с неопределённой конфигурацией сети безопаснее первый вариант.

Исполнения для дымоудаления

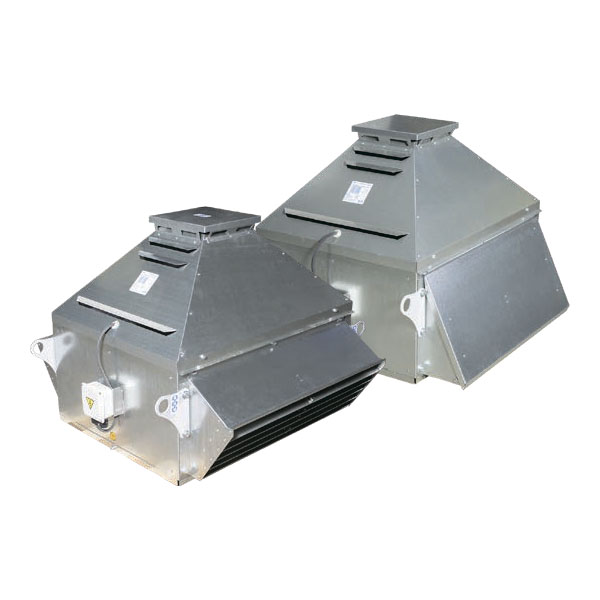

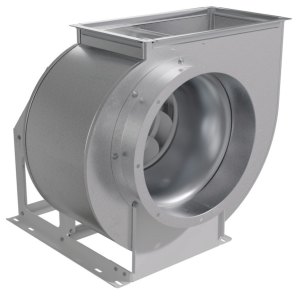

Часть серий выпускается в противопожарном варианте: ВРН, ВРВ и ВЦ 14-46 в исполнениях ДУ400 и ДУ600, крышные РОКС-ВКРС и РОКС-ВКРФ — тоже, а ВОП-20 работает на подпор воздуха в путях эвакуации. Пусковую часть таких систем собирают на щитах управления вентиляторами дымоудаления, сертифицированных вместе с оборудованием. Подробнее логика подбора разобрана в статье «Как подобрать вентилятор дымоудаления».

Как выбрать

\\\\n
1. Определите расход воздуха L, м³/ч, и полное давление P, Па, по расчёту сети.
\\\\n
2. Выберите место установки — оно отсекает лишние семейства сразу.
\\\\n
3. Проверьте температуру перемещаемой среды: общепромышленные исполнения рассчитаны на +80 °C, кухонные VCR — до +120 °C, дымоудаление считается отдельно.
\\\\n
4. Уточните электропитание: часть моделей однофазные 220 В, большинство — 380 В, часть с ЕС-двигателем и управлением 0–10 В.
\\\\n
5. Заложите обвязку — гибкие вставки, виброопоры, стакан или узел прохода.
\\\\n

Вопросы и ответы

Как читается шифр вентилятора Ровен?

После названия серии идёт номер (диаметр колеса в дециметрах либо габарит канала), затем исполнение, тип рабочего колеса, а в конце — мощность двигателя в кВт, синхронная частота и напряжение. Например, ВРН-5,0-О-РК920-1,5/1500/220-380.

Можно ли регулировать производительность?

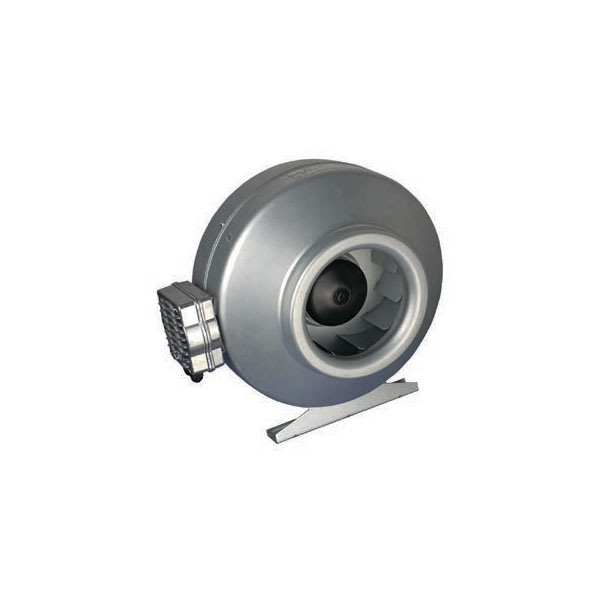

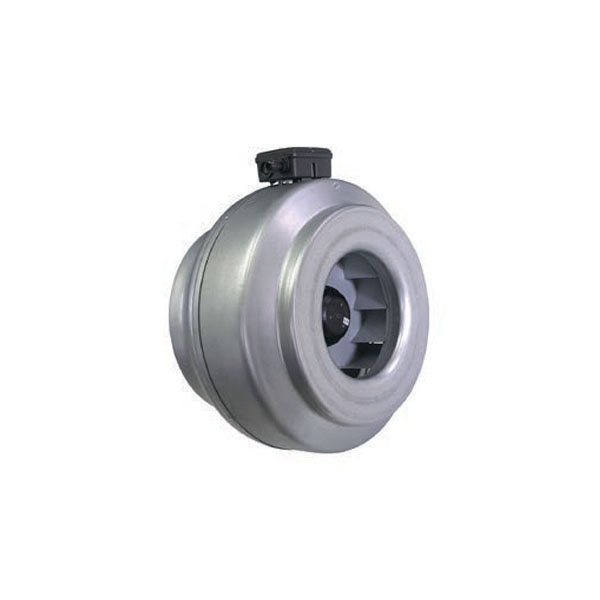

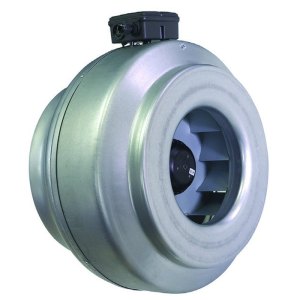

Канальные модели с внешнероторными двигателями допускают регулировку скорости, серии с ЕС-двигателями управляются сигналом 0–10 В. Радиальные и крышные машины с асинхронным двигателем регулируются частотным преобразователем.

Что заказать вместе с вентилятором?

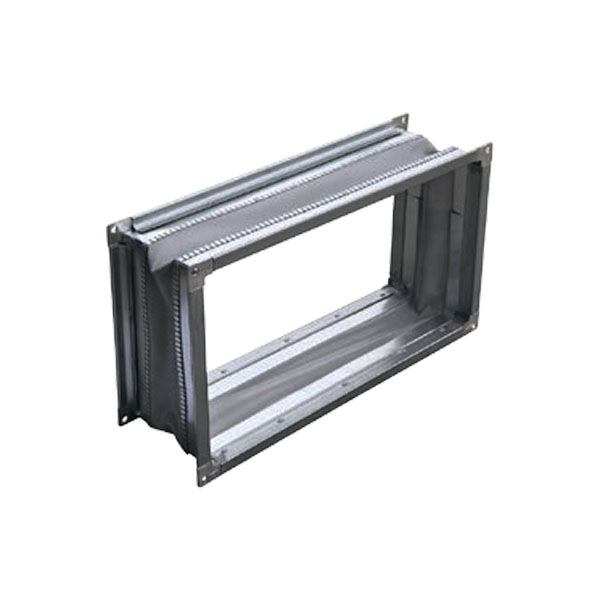

Как минимум гибкие вставки на входе и выходе и виброизолирующие опоры. Для кровельных моделей — монтажный стакан, для канальных — обратный клапан и шумоглушитель.

Есть ли аналоги вентиляторов Ровен?

Да, по расходу и давлению подбираются сопоставимые модели из раздела промышленных вентиляторов. Пришлите спецификацию — сравним характеристики построчно.
