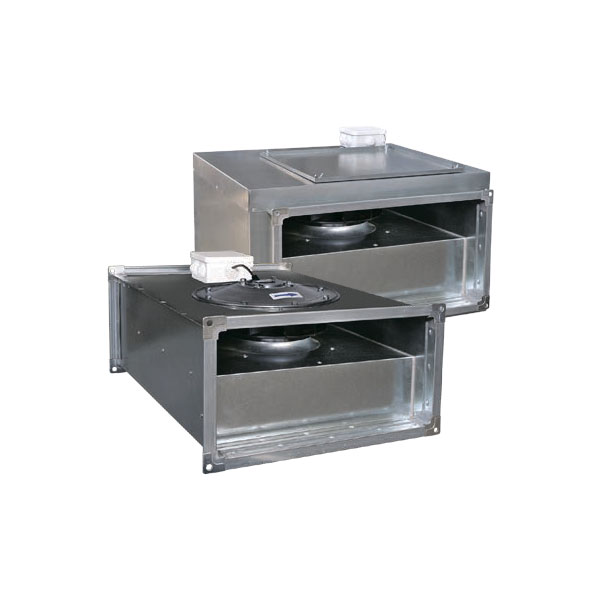

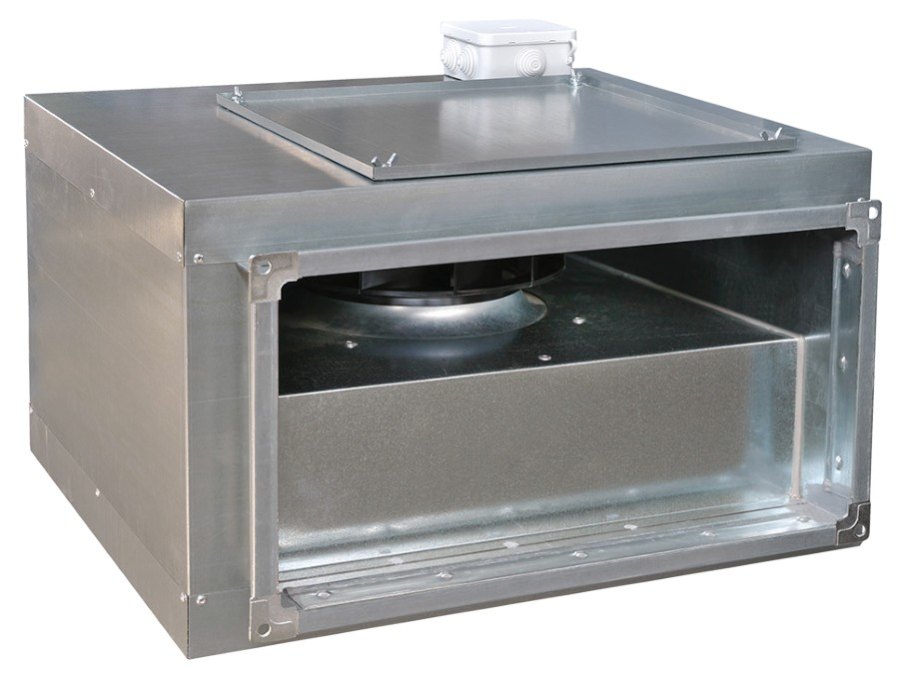

Вентилятор канальный прямоугольный шумоизолированный VCN(SH)-40-20/22-GH/2E

Вентилятор канальный прямоугольный шумоизолированный VCN(SH)-40-20/22-GH/2E
Вентилятор канальный прямоугольный шумоизолированный VCN(SH)-40-20/22-GH/2E
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -25ºС до +50 ºС.

Паспорт изделия ОПЛАТА ДОСТАВКА

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время

Описание

Описание

- Компактная конструкция - Лопатки, загнутые назад - Корпус из оцинкованной стали - Корпус вентилятора снабжен дополнительным шумоизолирующим корпусом - Установка в любом положении - Однофазные и трехфазные асинхронные электродвигатели с внешним ротором - Возможность регулировки скорости - Класс защиты электродвигателя IP 54 - Комплектация мотор-колесом GH (производство Китай). - Температура перемещаемого воздуха от -30°С до +40°С  Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -25ºС до +50 ºС.

Характеристики

Габаритные и присоединительные размеры

Модель

L

L1

H

H1

H2

C

C1

VCN-SH 40-20

400

500

200

300

356

690

590

VCN-SH 50-25

500

600

250

350

406

718

618

VCN-SH 50-30

500

600

300

400

456

742

642

VCN-SH 60-30

600

700

300

400

456

762

662

VCN-SH 60-35

600

700

350

450

506

822

722

VCN-SH 70-40

700

800

400

500

556

967

867

VCN-SH 80-50

800

900

500

600

656

1057

957

VCN-SH 100-50

1000

1100

500

600

656

1207

1107

Технические характеристики

Модель

Напряжение, В

Мощность двигателя, кВт

Ток, А

Частота вращения,

об/мин

Масса, кг

Регулятор скорости

Общий дБа

Схема подключения

VCN-SH-40-20/22-GH/2E

220

0,15

0,7

3000

20,6

СРМ 500

65

Схема №3

VCN-SH-50-25/25-GH/2E

220

0,2

0,9

3000

25,8

СРМ 500

66

Схема №3

VCN-SH-50-30/28-GH/2E

220

0,25

1,1

3000

28,6

СРМ 500

69

Схема №3

VCN-SH-60-30/31-GH/4E

220

0,14

0,68

1500

33,7

СРМ 500

55

Схема №3

VCN-SH-60-30/31-GH/4D

380

0,15

0,39

1500

32,8

GD20-0R7G-4

56

Схема №2

VCN-SH-60-35/31-GH/4E

220

0,14

0,68

1500

37,2

СРМ 500

55

Схема №3

VCN-SH-60-35/31-GH/4D

380

0,15

0,39

1500

36,4

GD20-0R7G-4

56

Схема №2

VCN-SH-70-40/35-GH/4E

220

0,22

1,0

1500

49,8

СРМ 500

58

Схема №3

VCN-SH-70-40/35-GH/4D

380

0,22

0,47

1500

49,8

GD20-0R7G-4

59

Схема №2

VCN-SH-80-50/40-GH/6D

380

0,25

0,73

1000

77,2

GD20-0R7G-4

45

Схема №1

VCN-SH-80-50/40-GH/4D

380

0,54

1,0

1500

77,2

GD20-0R7G-4

60

Схема №1

VCN-SH-100-50/45-GH/6D

380

0,33

0,9

1000

101,3

GD20-0R7G-4

57

Схема №1

VCN-SH-100-50/45-GH/4D

380

0,81

1,36

1500

101,4

GD20-0R7G-4

67

Схема №1

Электрические схемы подключение

МАРКИРОВКА

Вентилятор канальный прямоугольный VCN-SH в шумоизолирующем корпусе, типоразмер 60-35; укомплектован рабочим колесом GH с диаметром 31 cм; вентилятор общепромышленного исполнения; мощностью электродвигателя N=0,14 кВт и частотой вращения рабочего колеса n=1500 об/мин.
