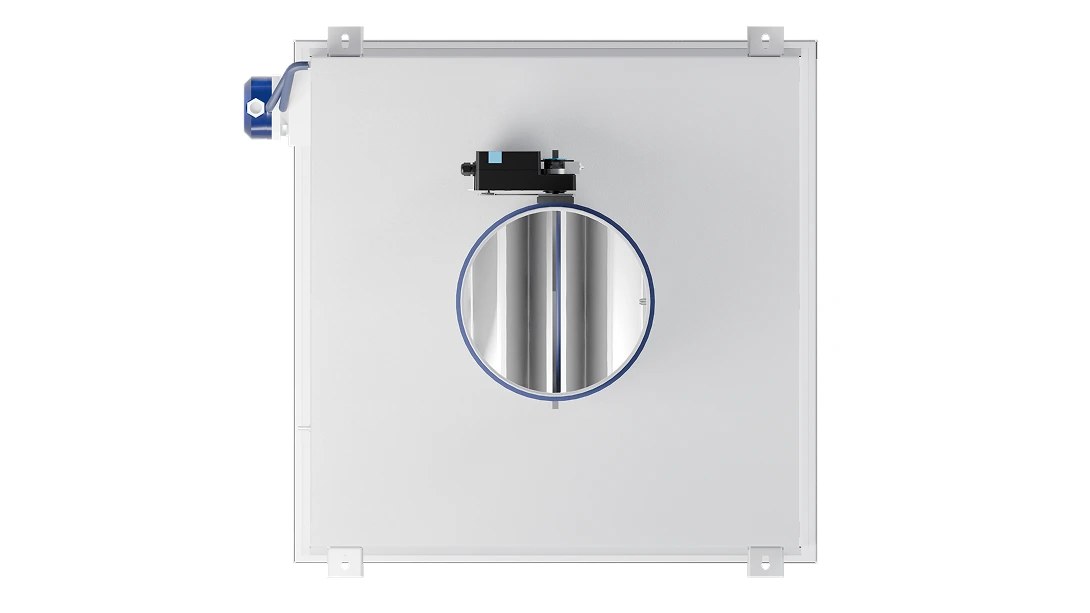

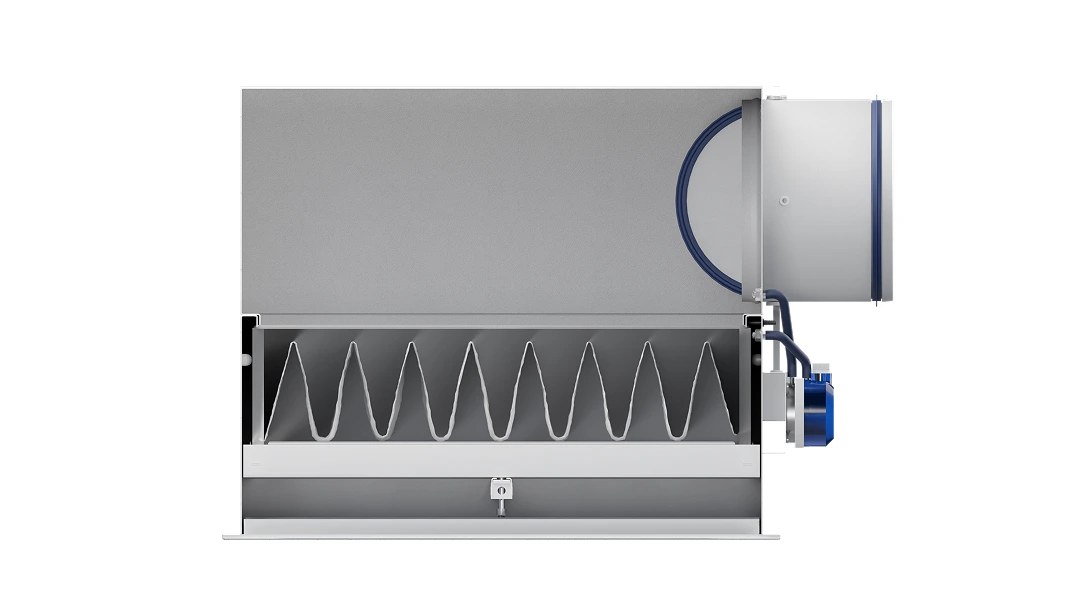

Воздухораспределитель НЕКО

Воздухораспределитель НЕКО — воздухораспределительный корпус с фильтрами высокой эффективности для подачи, удаления, очистки и распределения воздуха в чистых зонах, в том числе в медицинских учреждениях и биолабораториях.

Технические характеристики

Конструкция

Конструкция изделия предусматривает использование HEPA-фильтра, диффузора для формирования воздушного потока и системы контроля параметров работы. Поддерживается установка фильтров классов очистки от E10 до U15, что позволяет закрыть диапазон задач от подготовки воздуха до финишной фильтрации в помещениях с нормируемой чистотой.

Воздухораспределитель комплектуется диффузорами разных типов: перфорированным, турбулизирующим, ламинарным, вихревым или сотовым. Дополнительно доступны дифференциальное реле давления, система контроля герметичности и кронштейны для настенного монтажа. Крепление выполняется как к потолку, так и к стене — в зависимости от проектного решения.

Принцип работы

Воздух поступает в корпус, проходит через фильтр высокой эффективности и раздаётся в помещение через выбранный диффузор, который и определяет картину потока — от сосредоточенной вихревой струи до равномерного ламинарного потока над рабочей зоной. Дифференциальное реле давления контролирует загрязнение фильтра, а система контроля герметичности — целостность посадки фильтра в корпусе.

Исполнения и обозначения

Как подобрать

• Расход воздуха на распределитель и требуемая картина воздушного потока в зоне
• Класс очистки фильтра в диапазоне от E10 до U15 по классу чистоты помещения
• Тип диффузора: перфорированный, турбулизирующий, ламинарный, вихревой или сотовый
• Исполнение — стандартное (С) или гигиеническое (Г) по требованиям объекта
• Необходимость дифференциального реле давления и системы контроля герметичности

Монтаж и обслуживание

• Крепление к потолку или к стене выполняется по проекту, для настенного варианта используются кронштейны
• Посадочное место фильтра проверяют на герметичность до пуска системы
• Дифференциальное реле давления подключают к схеме контроля загрязнения фильтра
• Замену фильтра выполняют по достижении предельного перепада давления, а не по календарю
• Перед корпусом выдерживают участок воздуховода, обеспечивающий равномерный подход потока

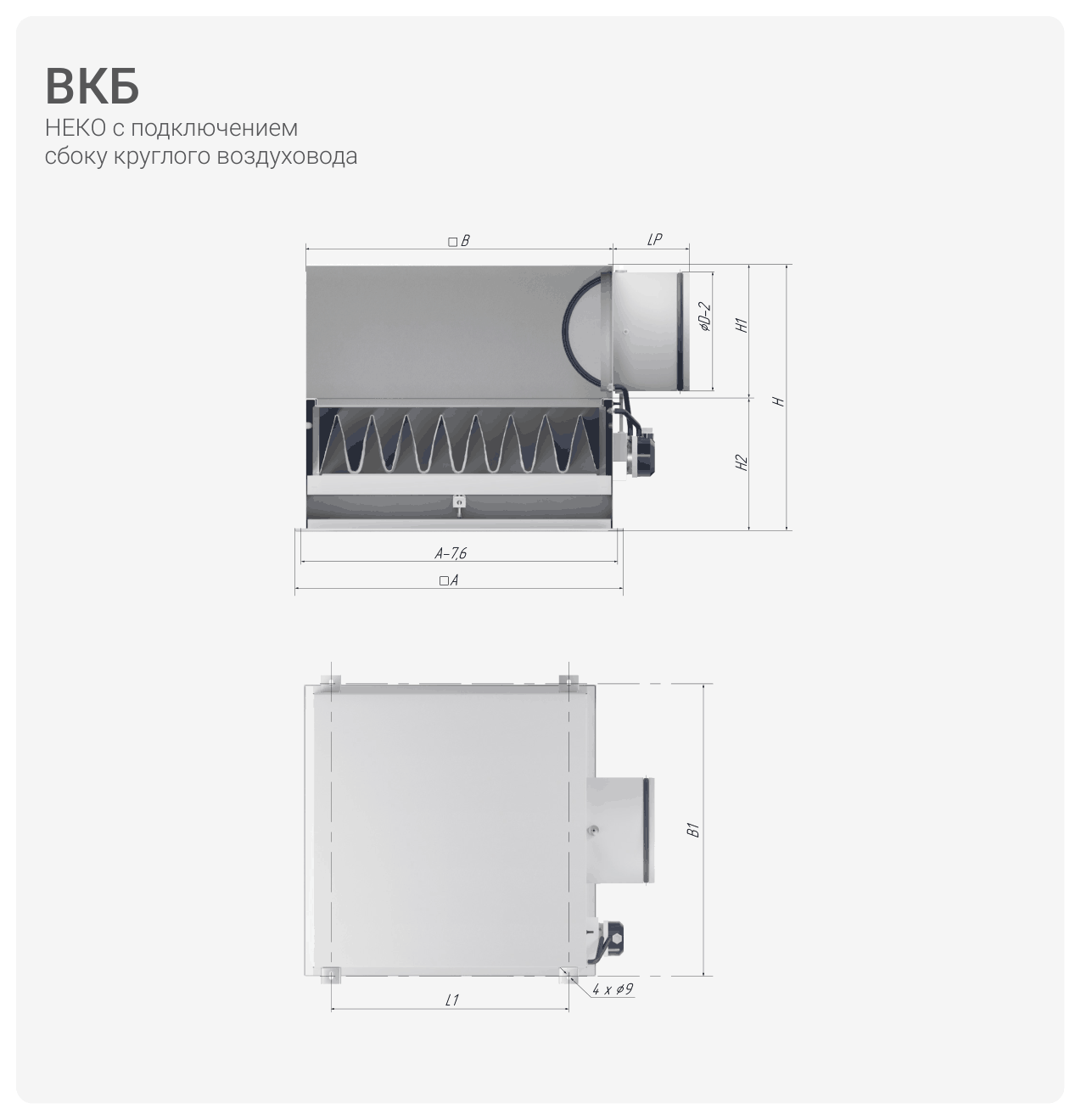

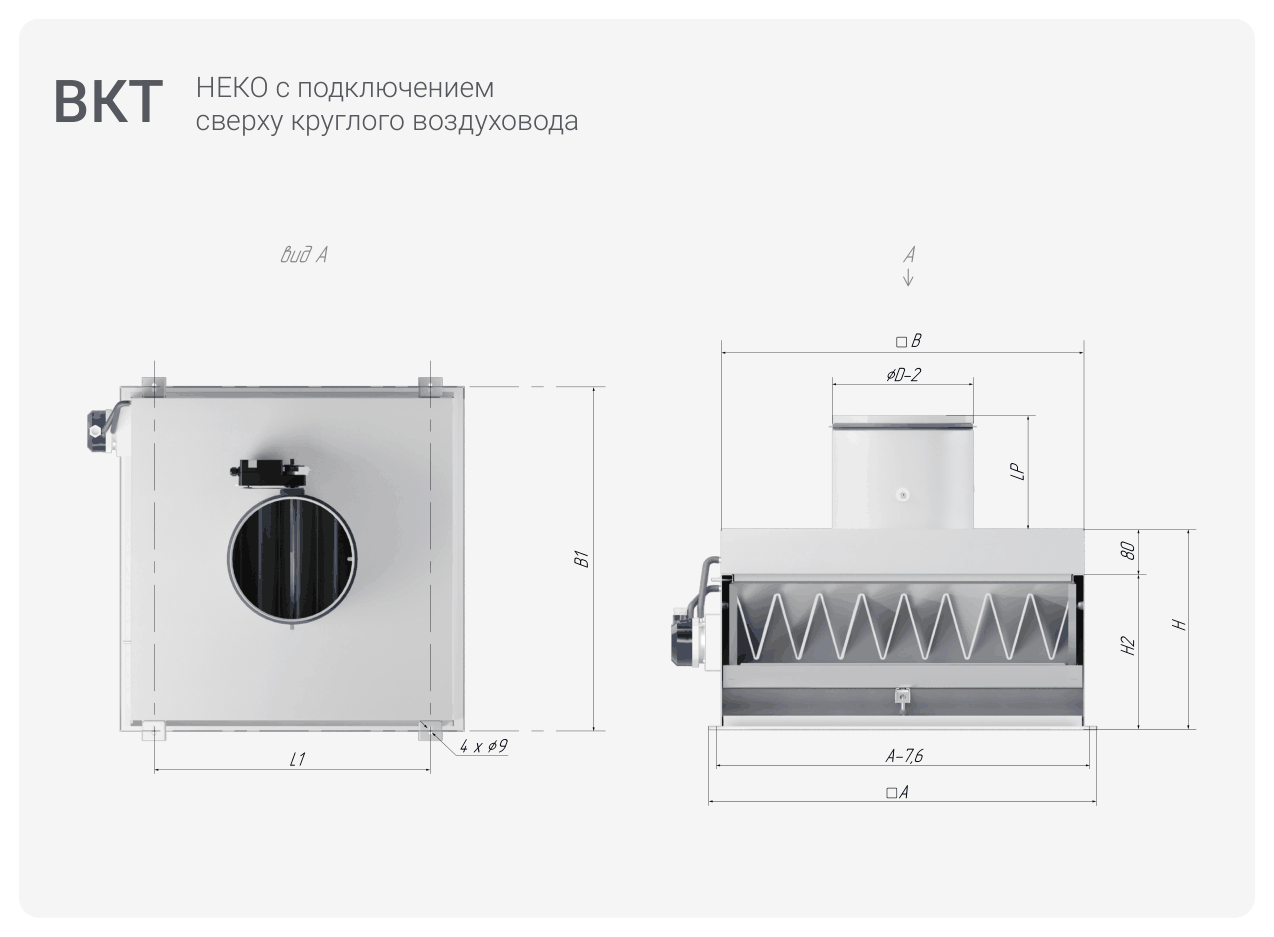

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
