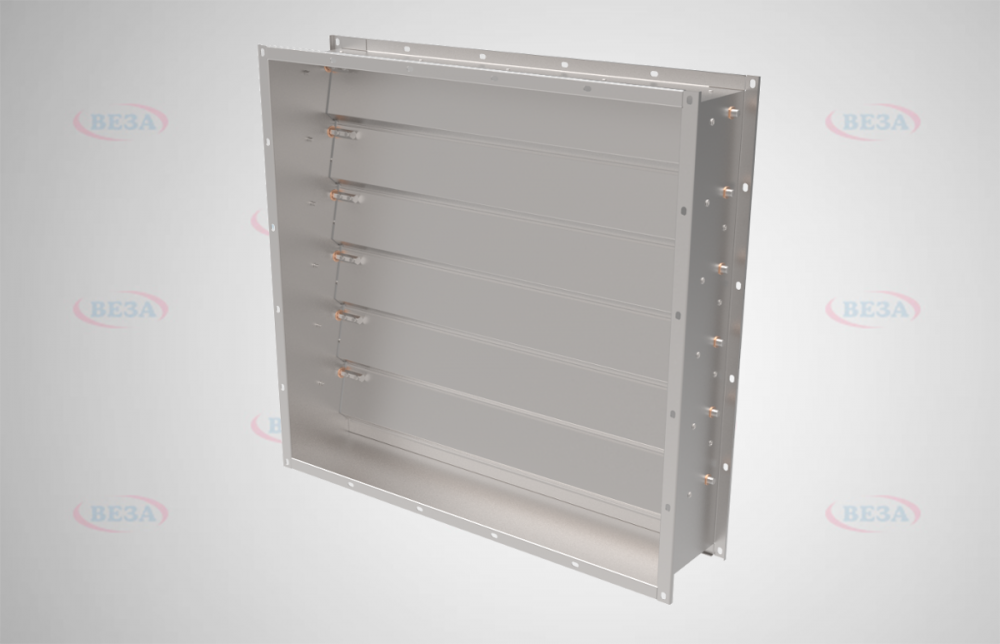

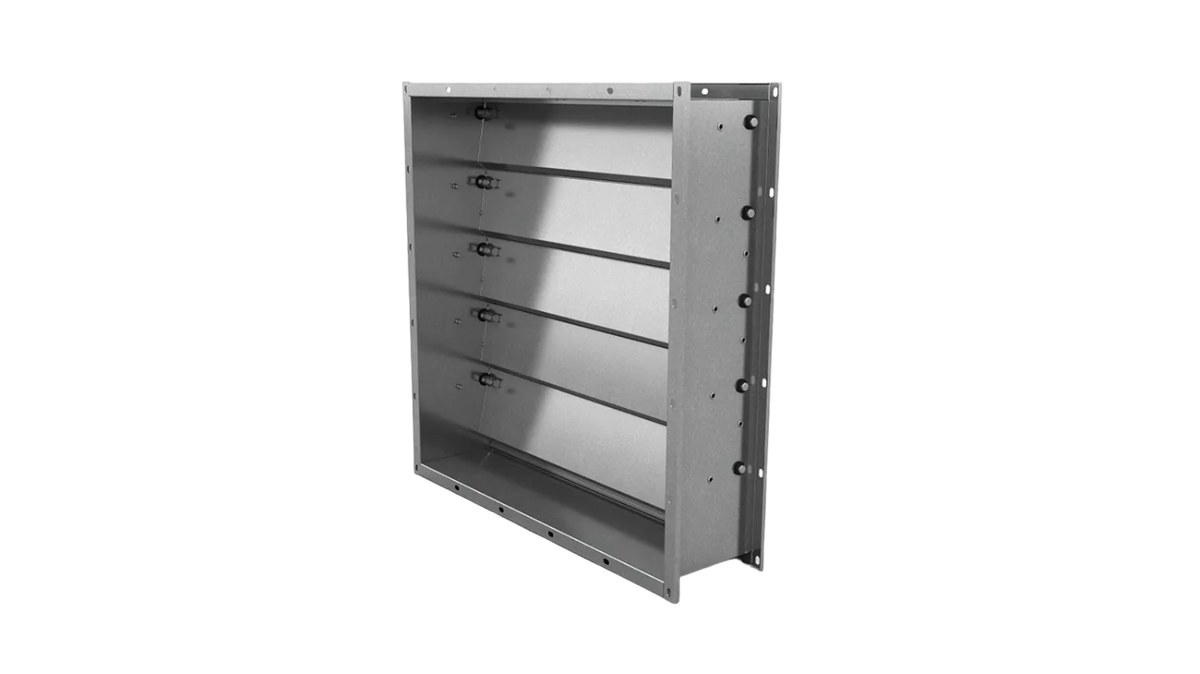

Клапан лепестковый ТЮЛЬПАН®
⚙️ Подбор и заказ
Характеристики
Описание
Клапан лепестковый ТЮЛЬПАН® — обратный клапан гравитационного действия. Он пропускает воздух только в одну сторону и закрывается сам при остановке вентилятора, защищая систему от обратного потока и перетоков между ветвями.
Технические характеристики
Конструкция
Клапан собран из набора лёгких лопаток-лепестков, установленных в корпусе на осях. Малая масса каждого лепестка даёт низкую инерционность срабатывания и меньшую регламентированную минимальную скорость потока, необходимую для раскрытия, чем у обычных однолопаточных обратных клапанов.
Выпускается в трёх основных моделях: ТЮЛЬПАН®-1 — для горизонтальных участков воздуховода при вертикальной установке, ТЮЛЬПАН®-2 — для вертикальных участков при движении потока снизу вверх, на вытяжку, ТЮЛЬПАН®-3 — для вертикальных участков при движении потока сверху вниз, на приток.
Принцип работы
Лепестки открываются под напором проходящего воздуха и возвращаются в закрытое положение под собственным весом, как только подача прекращается; внешнее питание и привод не нужны. Пониженная скорость раскрытия делает клапан удобным в паре с осевыми вентиляторами, у которых скорость потока на выходе ниже, чем у радиальных.
Исполнения и обозначения
Помимо базового варианта предусмотрено коррозионностойкое взрывозащищённое исполнение (КВ). При заказе указываются модель по схеме установки — 1, 2 или 3, — габариты и исполнение.
Как подобрать
- Ориентация участка воздуховода и направление потока: от этого зависит модель 1, 2 или 3
- Скорость потока, создаваемая вентилятором, — она должна превышать минимальную скорость раскрытия
- Тип вентилятора: осевой или радиальный
- Требования по коррозионной стойкости и взрывозащите
- Габариты присоединяемого воздуховода
Монтаж и обслуживание
- Клапан ставят строго в положении, предусмотренном выбранной моделью
- Свободный ход лепестков проверяют до монтажа и после затяжки фланцев
- Не устанавливают вплотную к отводу: неравномерный поток раскрывает лепестки неодинаково
- Периодически удаляют пыль с осей и лепестков, иначе клапан теряет чувствительность

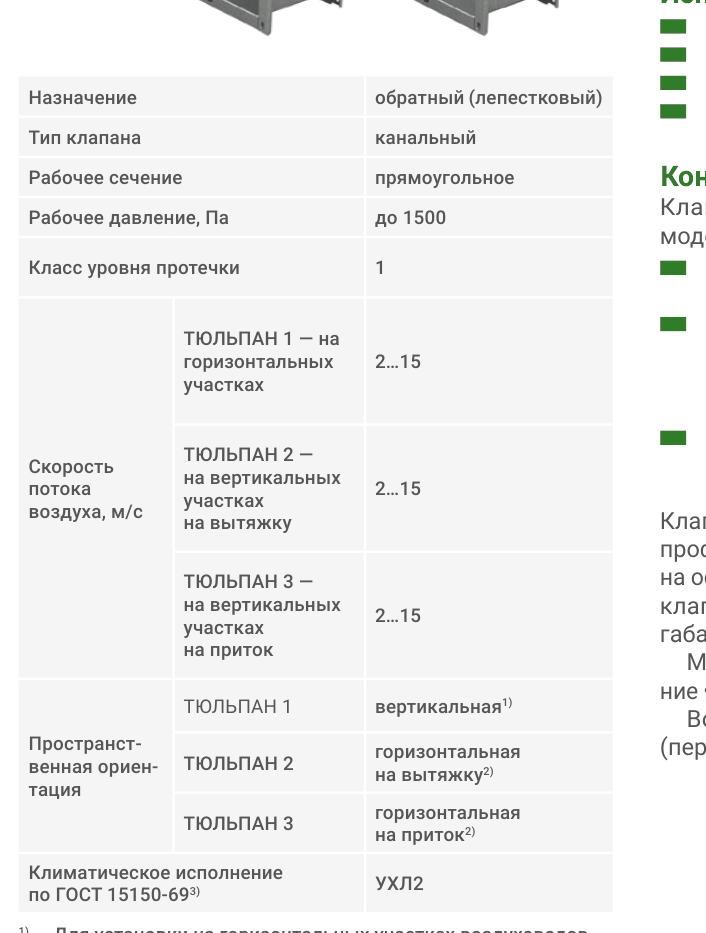

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
