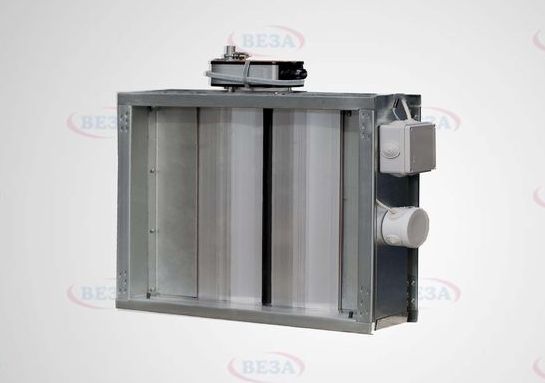

Клапан воздушный утеплённый ГЕРМИК®-С
⚙️ Подбор и заказ
Характеристики
Описание
Клапан воздушный утеплённый ГЕРМИК®-С перекрывает и регулирует поток воздуха в прямоугольных воздуховодах и приточных камерах. Рассчитан на работу при повышенном давлении, кинематика построена на рычагах и тягах, а не на шестерёнчатой передаче.

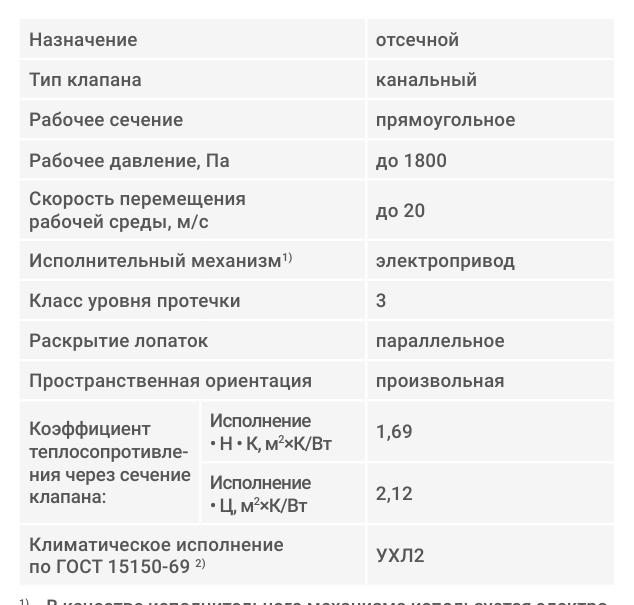

Технические характеристики
Конструкция
Коробчатый корпус выполнен из оцинкованной стали (исполнения Н, Ц, В, ВЦ) или нержавеющей стали (исполнения К, КВ). Лопатки изготавливают из усиленного алюминиевого профиля (Н, В, К, КВ) либо из стального оцинкованного профиля (Ц, ВЦ).
По торцам лопаток предусмотрено специальное пружинное уплотнение, а в зоне их примыкания расположен упругий уплотнитель — вместе они снижают протечки в закрытом положении. Рычажно-тяговая кинематика жёстче шестерёнчатых механизмов и проще в управлении.
Принцип работы
Лопатки поворачиваются приводом или рукояткой синхронно, изменяя живое сечение канала от полностью открытого до закрытого. Клапан рассчитан на надёжную работу при рабочем давлении до 1800 Па. При нестандартной высоте проходное сечение оставляют равным ближайшему унифицированному размеру H, устанавливая более высокий упор.
Исполнения и обозначения
Стандартные исполнения — Н, Ц, В, ВЦ, К и КВ; они различаются материалом корпуса и лопаток. При заказе уточняются габариты, исполнение, тип привода и требуемое положение лопаток при отключении питания.
Как подобрать
- Расход воздуха и допустимое сопротивление в открытом положении
- Рабочее давление в системе — до 1800 Па
- Материал корпуса и лопаток по агрессивности среды
- Требуемая герметичность в закрытом положении
- Тип управления: рукоятка или электропривод, с возвратной пружиной либо без неё
Монтаж и обслуживание
- Клапан монтируют на фланцевом стыке воздуховода без перекоса корпуса
- Оставляют место для хода тяг, рукоятки и привода
- Перед пуском вручную проверяют полный ход лопаток от упора до упора
- Уплотнения и оси лопаток осматривают при плановом обслуживании системы

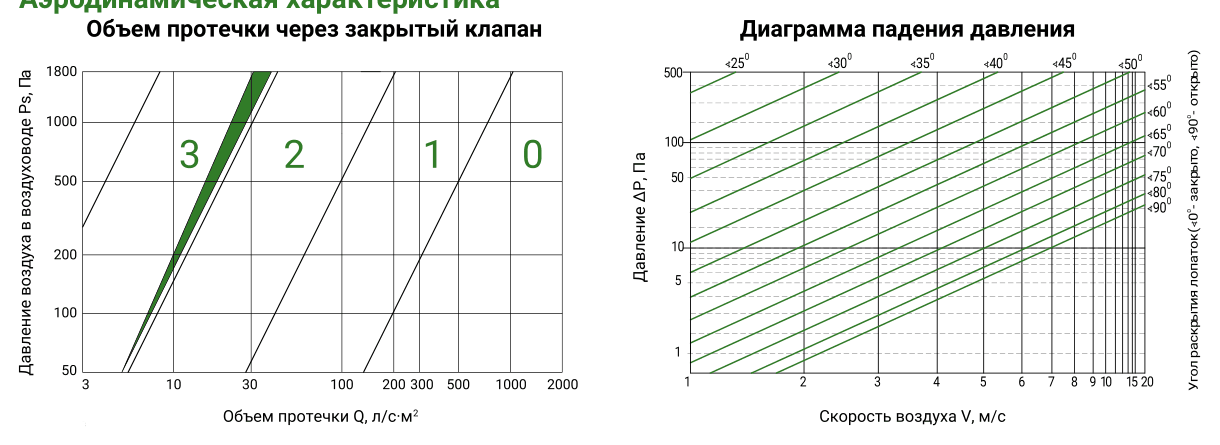

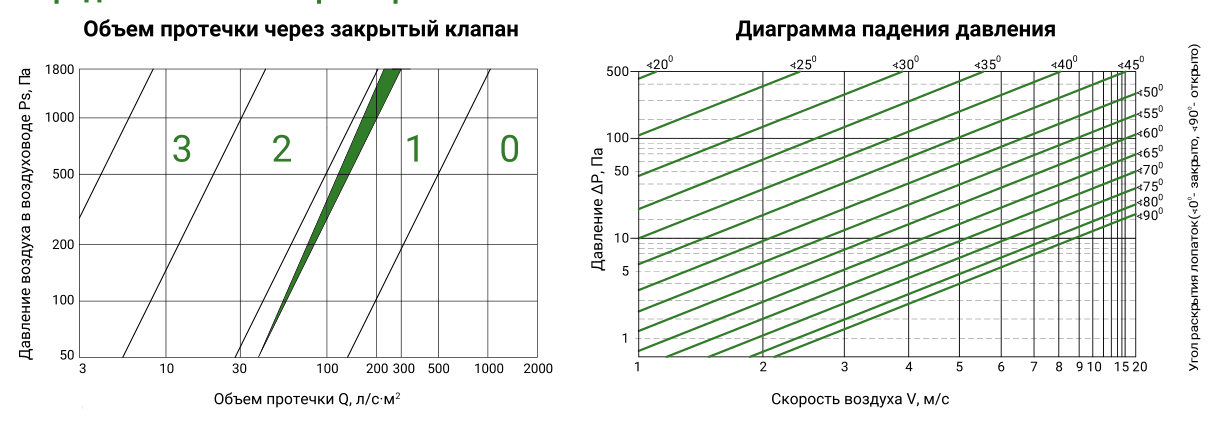

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
