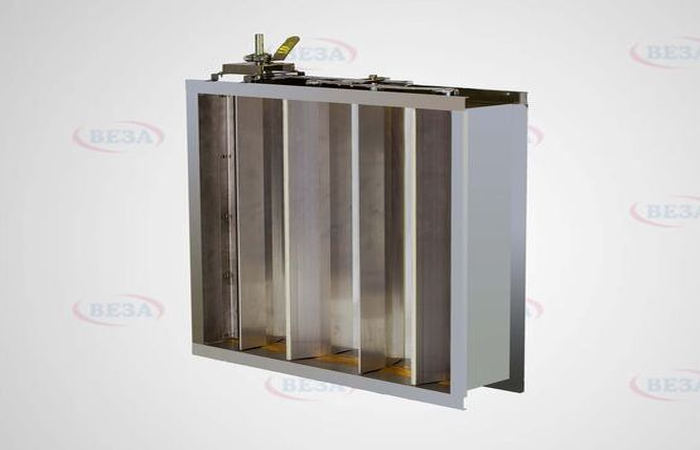

Клапан воздушный ГЕРМИК®-Р
⚙️ Подбор и заказ
Характеристики
Описание
Клапан воздушный ГЕРМИК®-Р прямоугольного сечения регулирует и перекрывает поток в приточных и вытяжных системах. Относится к линейке прямоугольных клапанов РЕГУЛЯР, РЕГЛАН и ГЕРМИК с разными уровнями плотности закрытия.
Технические характеристики
Конструкция
Клапан выполнен в коробчатом корпусе из листовой стали с фланцами по периметру. Внутри установлены поворотные лопатки из профиля, связанные системой рычагов и тяг; привод крепится снаружи корпуса на кронштейне и не мешает потоку в тракте.
Линейка включает исполнения с разной плотностью закрытия и утеплённые варианты, которые защищают калорифер от промерзания при остановленной установке. Материал корпуса и лопаток выбирается по среде: оцинкованная сталь для обычных условий, нержавеющая — для агрессивных.
Принцип работы
Лопатки клапана поворачиваются приводом и меняют живое сечение тракта. В открытом положении клапан пропускает расчётный расход с минимальным сопротивлением, в промежуточных — дросселирует поток, в закрытом — отсекает воздуховод от наружного воздуха, что и защищает водяной нагреватель от замерзания в холодный период.
Исполнения и обозначения
Выпускается в общепромышленном, коррозионностойком и взрывозащищённом исполнении. При заказе уточняются сечение, тип привода — ручной или электромеханический — и напряжение питания.
Как подобрать
- По сечению воздуховода и присоединительным размерам
- По требуемой плотности закрытия для конкретного участка сети
- По типу привода: ручной или электромеханический
- По необходимости утеплённого исполнения для защиты калорифера
- По исполнению материала в зависимости от среды и температуры
Монтаж и обслуживание
- Монтаж во фланцевый разрыв воздуховода без перекоса корпуса
- Ориентация привода в положение, доступное для обслуживания и настройки
- Проверка полного открытия и закрытия лопаток до подачи напряжения на систему
- Согласование сигналов клапана с автоматикой приточной установки
- Периодическая очистка лопаток и проверка люфта в тягах

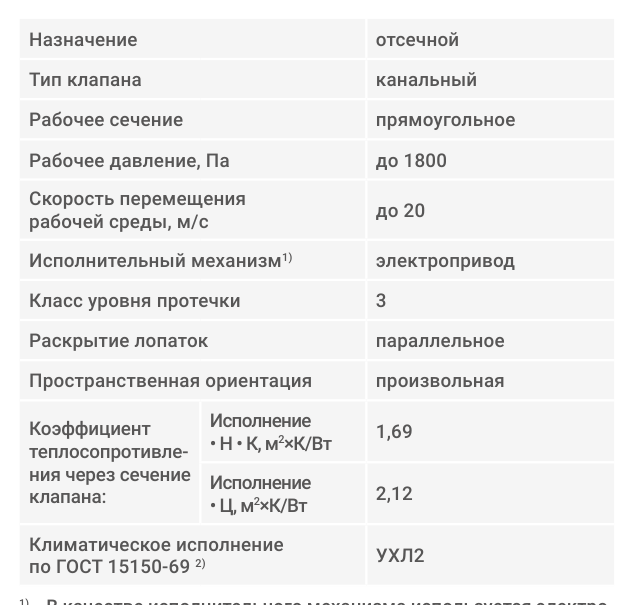

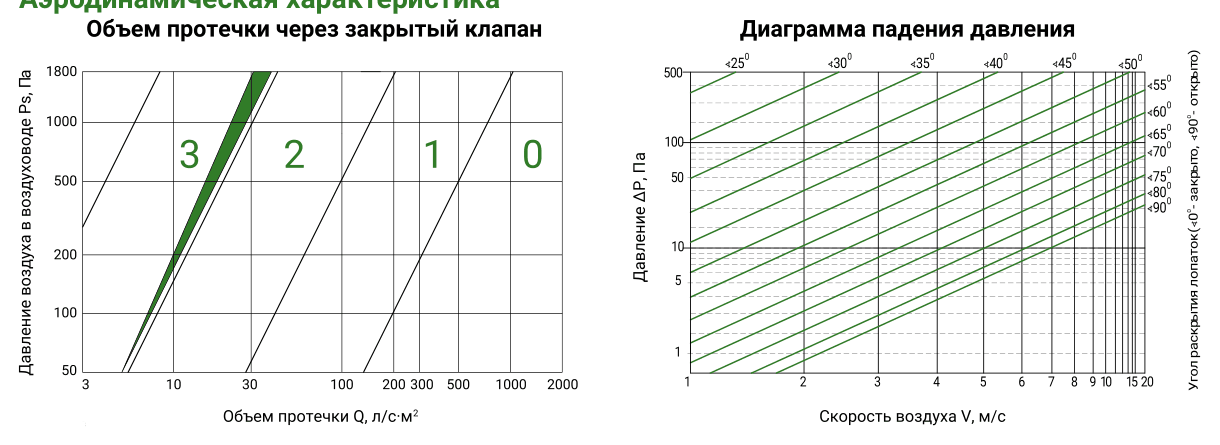

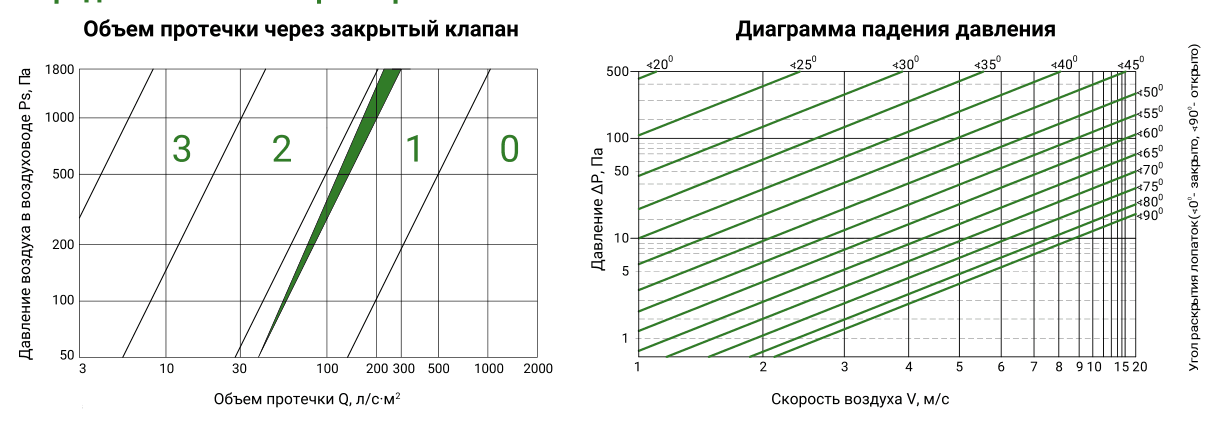

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
