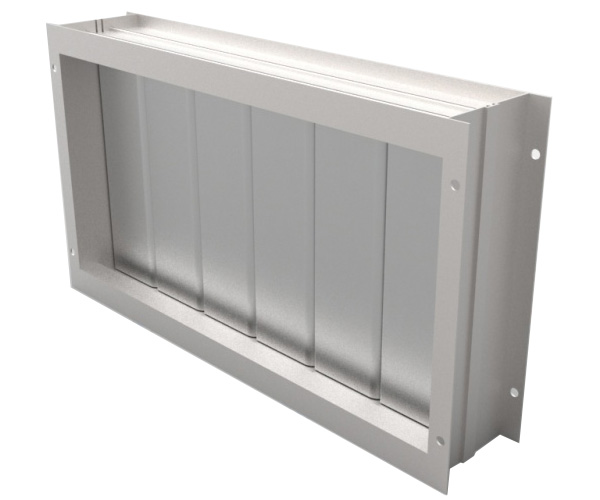

Регулирующий клапан РЕГЛАН
⚙️ Подбор и заказ
Характеристики
Описание
Регулирующий клапан РЕГЛАН предназначен для регулирования расхода приточного, рециркуляционного и вытяжного воздуха в системах вентиляции и кондиционирования, а также для герметизации внутреннего объёма сетей с рабочим давлением до 1200 Па.

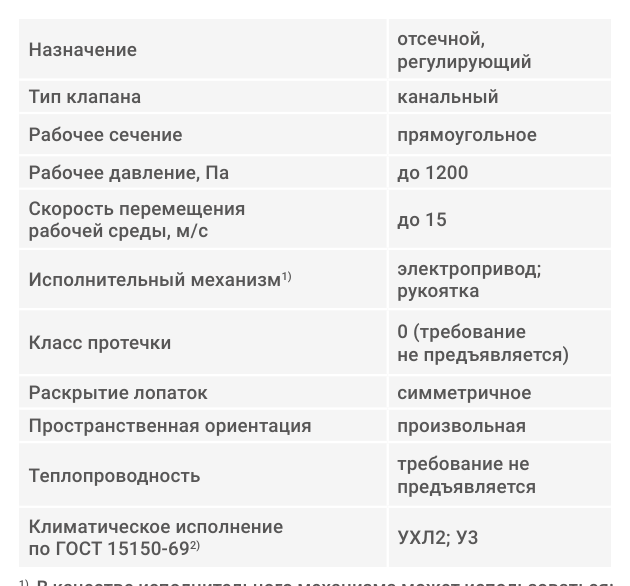

Технические характеристики
Конструкция
Корпус клапана прямоугольного сечения выполнен из алюминиевого профиля; в подшипниках скольжения на осях закреплены лопатки, также изготовленные из алюминиевого профиля. Под подшипниками понимаются пластиковые втулки и вкладыши во внутренних полостях вертикальных стенок клапана — они обеспечивают свободное открытие.
Движение между лопатками передаётся пластиковыми шестернями, раскрытие лопаток всегда симметричное. В местах сопряжения лопаток установлено резиновое уплотнение. Так как лопатка выполнена из алюминиевого профиля, высоту клапана выбирают с шагом 100 мм: 110, 210, 310 мм и далее по ряду.
Принцип работы
Лопатки поворачиваются на осях и симметрично меняют живое сечение, задавая расход воздуха на участке сети. В закрытом положении резиновое уплотнение в зоне сопряжения лопаток ограничивает перетоки и герметизирует внутренний объём воздуховодов. Стандартно клапаны комплектуются электроприводами производства ВЕЗА.
Исполнения и обозначения
Клапан изготавливается прямоугольного сечения из алюминиевого профиля, высота выбирается по ряду с шагом 100 мм. При заказе уточняются типоразмер, тип привода и напряжение питания.
Как подобрать
- По сечению воздуховода и расчётному расходу воздуха
- По рабочему давлению в сети — до 1200 Па
- По высоте клапана из ряда 110/210/310 мм и далее
- По требуемому режиму: плавное регулирование или перекрытие
- По типу электропривода и схеме управления
Монтаж и обслуживание
- Монтируют в разрыв воздуховода без перекосов и натяга корпуса
- Оставляют доступ к приводу и торцевой стороне с шестернями
- После монтажа проверяют симметричное раскрытие лопаток
- Привод настраивают на полный угол поворота
- Периодически осматривают уплотнения, шестерни и вкладыши осей
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
