Герметичный вентиляционный клапан ГЕК

Технические характеристики

Конструкция

Клапан состоит из корпуса прямоугольного сечения, лопатки и системы рычагов. Изготавливается в канальном типе из толстолистовой углеродистой стали с покрытием серого цвета RAL 7035 (исполнение Н) либо из нержавеющей стали (исполнение К). По запросу клапан комплектуется переходником или двумя переходниками на круглое сечение для врезки в круглый воздуховод.

Стандартно клапан комплектуется реверсивным электроприводом МЭО на 220 или 380 В с двумя вспомогательными переключателями либо ручным червячным механизмом управления. По специальному заказу возможна установка электроприводов и пневмоприводов других производителей — под принятую на объекте схему автоматики.

Принцип работы

В закрытом положении система рычагов доводит лопатку до упора и прижимает её к корпусу, создавая герметичное отсечение при статическом давлении до 10000 Па. При открытии лопатка разворачивается вдоль потока, и клапан работает как участок воздуховода. Вспомогательные переключатели привода дают в схему автоматики сигналы конечных положений.

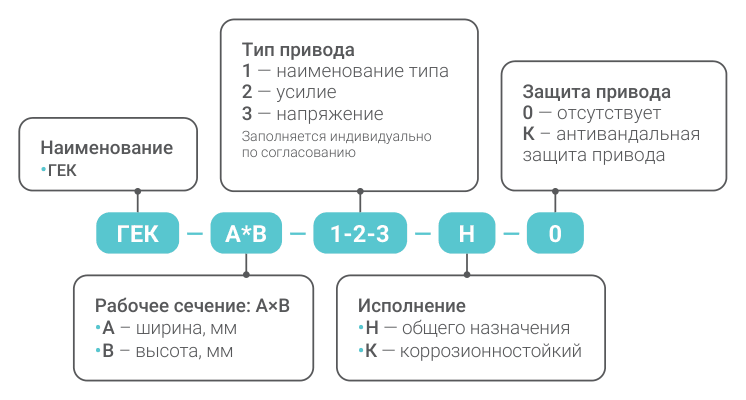

Исполнения и обозначения

Как подобрать

• Максимальное статическое давление в сети — клапан рассчитан до 10000 Па
• Требуемый класс плотности отсечения и последствия протечки для защищаемого помещения
• Присоединительный размер сечения, необходимость переходников на круглое сечение
• Исполнение по среде: углеродистая сталь с покрытием (Н) или нержавеющая сталь (К)
• Тип управления: электропривод МЭО 220 или 380 В либо ручной червячный механизм

Монтаж и обслуживание

• Монтаж в разрыв воздуховода на два присоединительных фланца с прокладками по контуру
• Клапан устанавливают без перекоса корпуса — деформация нарушает прилегание лопатки
• Корпус и привод закрепляют на самостоятельных опорах, вес не передаётся на воздуховод
• Вспомогательные переключатели заводят в схему автоматики для контроля конечных положений
• Периодически выполняют контрольное закрытие, проверяют плотность прилегания лопатки и люфты рычагов

Чертежи и таблицы

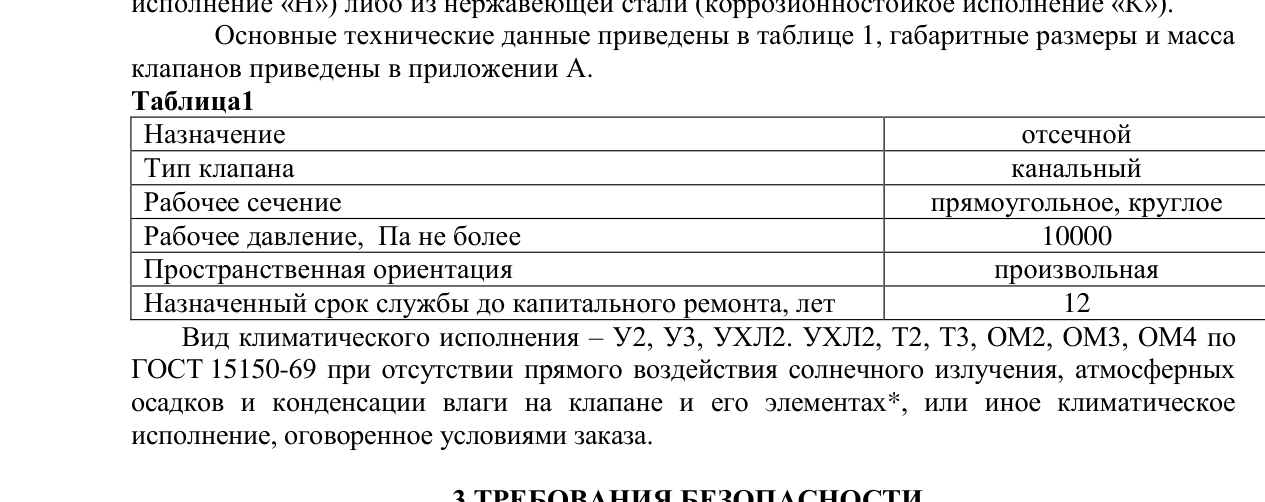

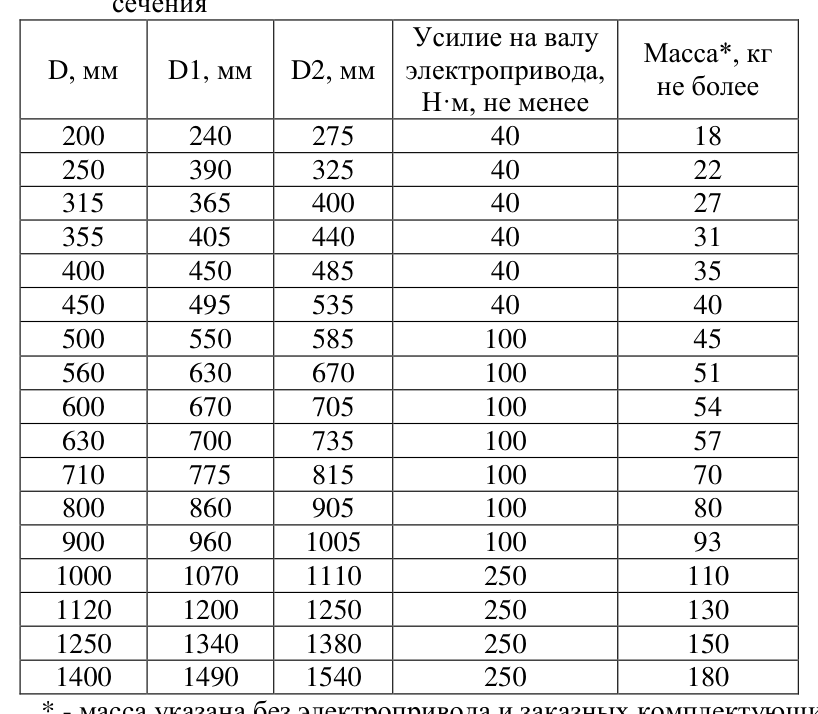

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
