Специальный воздушный клапан ГАЗОХОД

Специальный воздушный клапан ГАЗОХОД предназначен для экстремальных условий эксплуатации: он отсекает газовые потоки температурой до 300 °C в системах со статическим давлением не более 10000 Па.

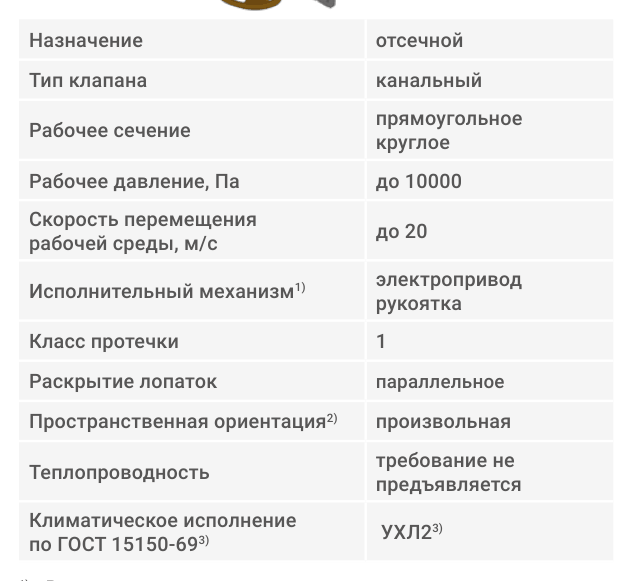

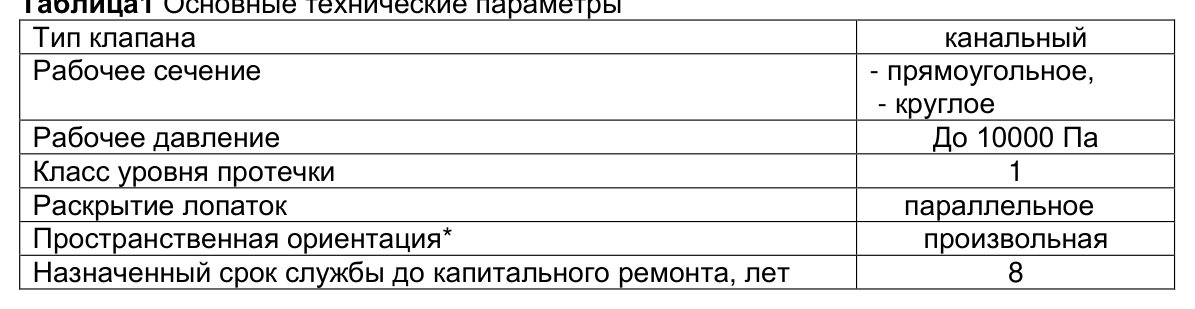

Технические характеристики

Конструкция

Клапан изготавливают из толстолистовой углеродистой стали с защитным термостойким покрытием (исполнение Н) или из нержавеющей стали (исполнение К). Лопатки вращаются в выносных подшипниковых опорах, вынесенных за пределы горячей зоны, — такое решение обеспечивает высокую эксплуатационную надёжность при длительной работе на нагретой среде.

Клапан выпускается в канальном исполнении и имеет два присоединительных фланца. Стандартно он комплектуется реверсивным электроприводом МЭО на 220 или 380 В с двумя вспомогательными переключателями либо ручным червячным механизмом управления. По специальному заказу возможна установка электроприводов и пневмоприводов других производителей.

Принцип работы

В открытом положении лопатки развёрнуты вдоль потока, и клапан работает как участок газохода. При закрытии лопатки перекрывают сечение и отсекают горячий газовый поток от защищаемого участка сети. Термостойкое покрытие и вынесенные из зоны нагрева подшипниковые опоры сохраняют подвижность механизма на протяжении всего срока службы.

Исполнения и обозначения

Как подобрать

• Температура среды — базовое исполнение рассчитано на газовые потоки до 300 °C
• Статическое давление в системе — не более 10000 Па
• Состав и агрессивность среды: исполнение Н с термостойким покрытием или К из нержавеющей стали
• Присоединительный размер сечения и располагаемая длина канального участка
• Тип управления: МЭО 220 или 380 В, ручной червячный механизм либо привод другого производителя

Монтаж и обслуживание

• Монтаж в разрыв газохода на два присоединительных фланца с термостойкими прокладками
• Корпус закрепляют с учётом теплового расширения примыкающих участков
• Подшипниковые опоры выносные — вокруг них оставляют зону обслуживания и охлаждения
• Привод и кабельные линии размещают вне зоны действия высоких температур
• Периодически проверяют ход лопаток, состояние термостойкого покрытия и люфты опор

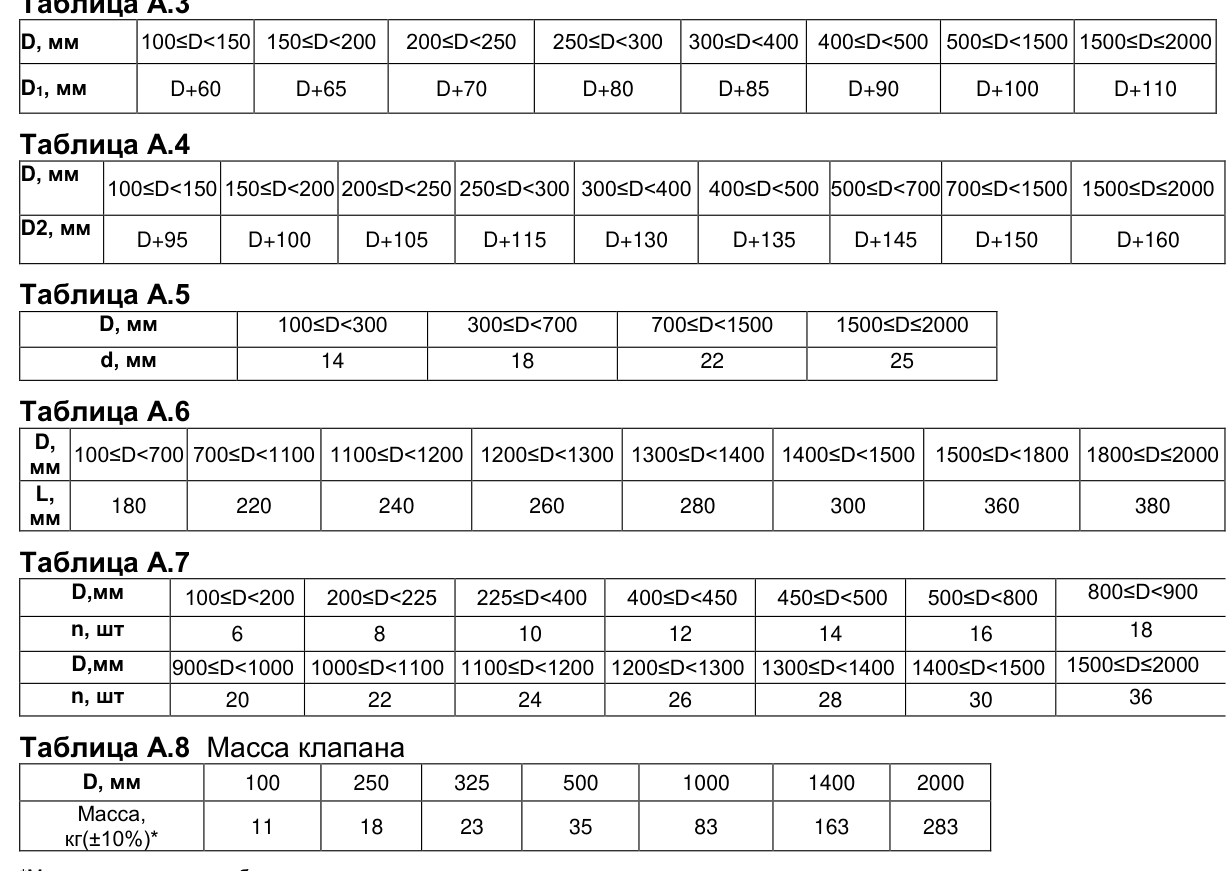

Чертежи и таблицы
