Клапан утепленный ГЕРМИК®-Т

Клапан утеплённый ГЕРМИК®-Т предназначен для работы при низких температурах, до минус 60 °C, и для теплоизоляции обслуживаемых зон. Разработан как развитие клапана с периметральным обогревом для холодного климата.

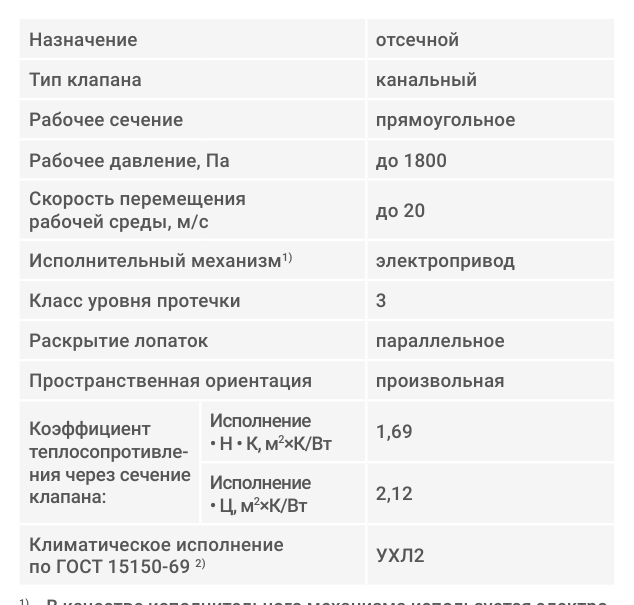

Технические характеристики

Конструкция

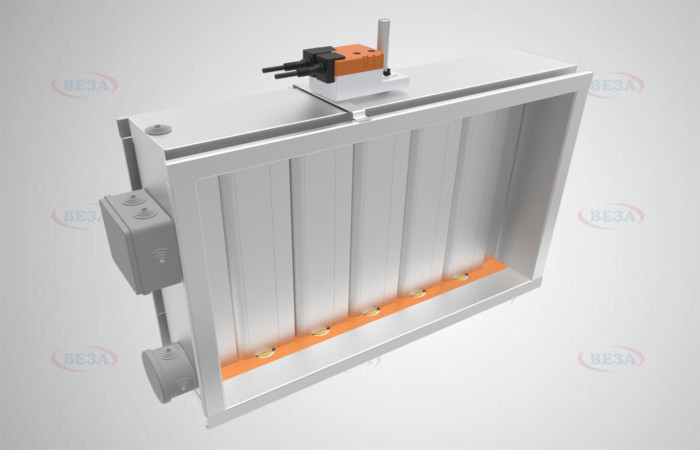

Корпус клапана коробчатый, из оцинкованной стали в исполнениях Н и В либо из нержавеющей в исполнениях К и КВ. Лопатка выполнена из объёмного усиленного алюминиевого профиля с терморазмыкающими пластиковыми вставками, которые исключают передачу тепла по материалу лопатки. Кинематика построена на рычагах и тягах.

Нагревательный кабель проложен по периметру клапана с наружной стороны корпуса и закрыт утеплённым кожухом, который не выходит за внешний габарит фланцев. Кабель саморегулирующийся, поэтому его тепловыделение меняется по месту в зависимости от температуры прилегающих поверхностей.

Принцип работы

В закрытом положении клапан не только отсекает тракт, но и работает как теплоизолирующая перегородка: терморазмыкающие вставки в лопатке прерывают мостик холода, а периметральный обогрев не даёт примерзать уплотнениям и рамке корпуса. Благодаря этому лопатки свободно проворачиваются при открытии после длительной стоянки на морозе.

Исполнения и обозначения

Как подобрать

• По расчётной наружной температуре в районе установки, вплоть до минус 60 °C
• По сечению проёма и присоединительным размерам
• По требованию к теплоизоляции обслуживаемого объёма
• По исполнению материала корпуса: оцинкованная или нержавеющая сталь
• По типу привода и параметрам питания греющего кабеля

Монтаж и обслуживание

• Установка на границе наружного и внутреннего контура с герметизацией примыканий
• Подключение греющего кабеля отдельной линией с защитным аппаратом
• Сохранение целостности утеплённого кожуха по периметру корпуса при монтаже
• Контрольное открытие и закрытие клапана после выхода на отрицательные температуры
• Периодический осмотр кабеля, уплотнений и лопаток, проверка отсутствия наледи

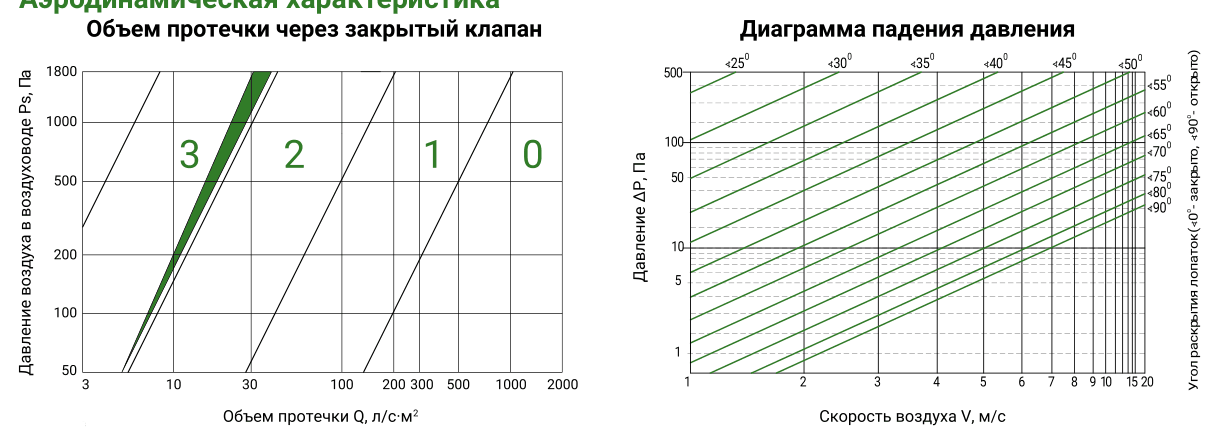

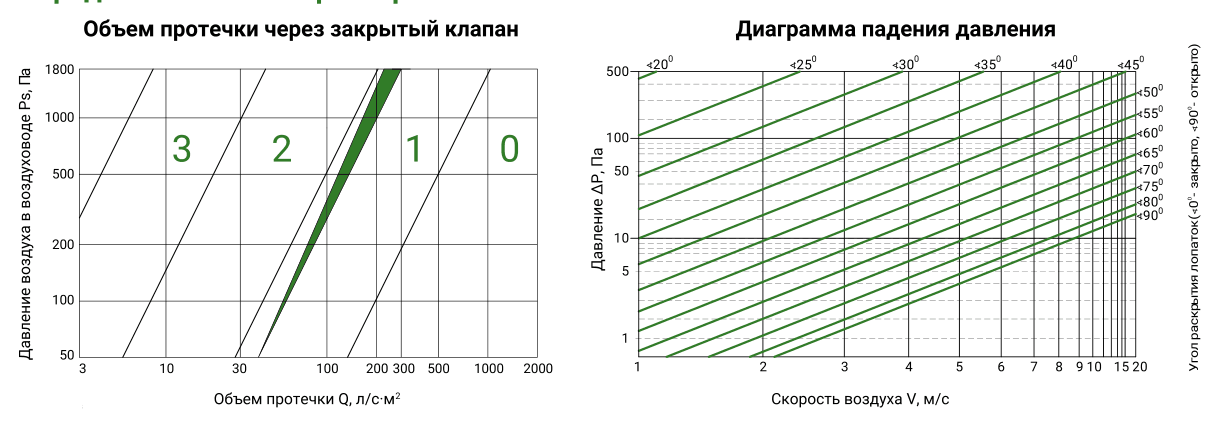

Чертежи и таблицы
