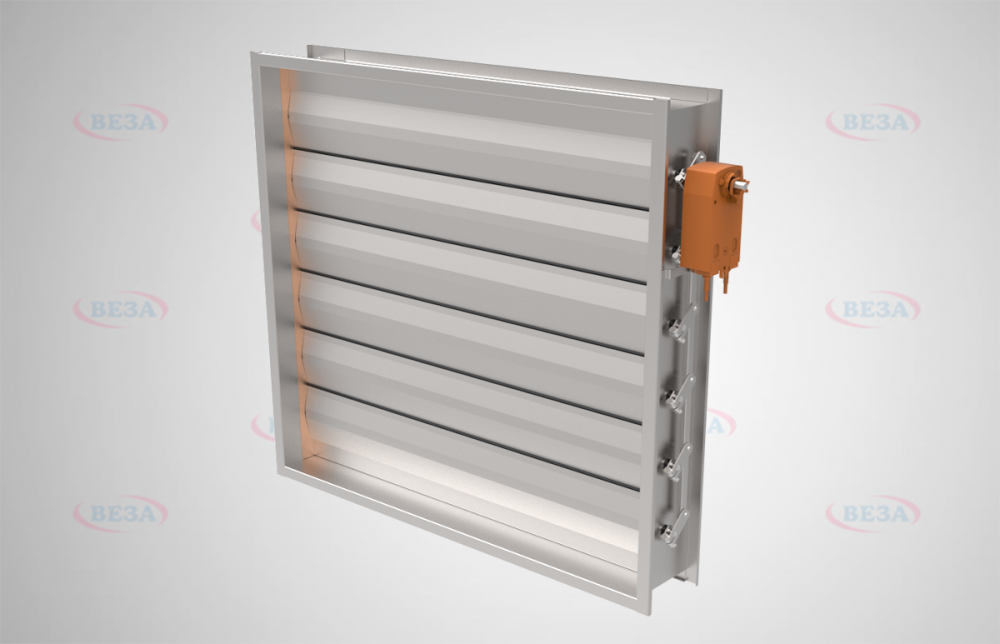

Клапан воздушный ГЕРМИК®-П

Клапан воздушный ГЕРМИК®-П разработан для надёжной работы при рабочем давлении до 1800 Па. Перекрывает и регулирует поток в приточных и вытяжных системах там, где требуется высокая плотность закрытия.

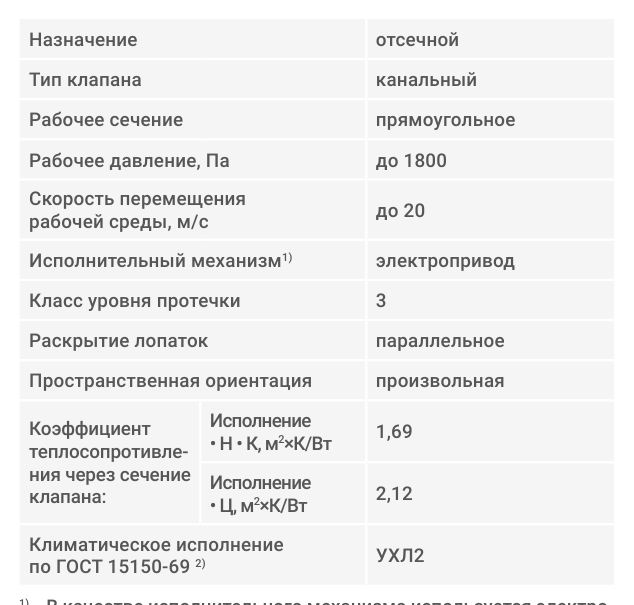

Технические характеристики

Конструкция

Клапан состоит из коробчатого корпуса из оцинкованной стали (исполнения Н, Ц, В, ВЦ) или нержавеющей стали (исполнения К, КВ). Лопатка выполнена из усиленного алюминиевого профиля (Н, В, К, КВ) либо из стального оцинкованного профиля (Ц, ВЦ). Унифицированный профиль лопатки сохраняет геометрию при больших сечениях.

По торцам лопаток установлено специальное пружинное уплотнение, а в зоне их взаимного примыкания — упругий уплотнитель; вместе они дают плотное закрытие тракта. Кинематика построена на рычагах и тягах: она жёстче и проще в управлении, чем шестерёнчатые механизмы, распространённые у европейских изготовителей и их отечественных последователей.

Принцип работы

Поворот лопаток от ручного или электромеханического привода изменяет живое сечение клапана: от полного открытия до плотного перекрытия тракта. В промежуточных положениях клапан работает как регулирующий орган, а в закрытом состоянии уплотнения ограничивают переток воздуха при перепаде давления до расчётного значения.

Исполнения и обозначения

Как подобрать

• По сечению воздуховода и присоединительным размерам
• По рабочему давлению в системе с запасом до предела 1800 Па
• По требуемой плотности закрытия и допустимому перетоку
• По исполнению материала: оцинкованная или нержавеющая сталь, лопатка из алюминия или стали
• По типу привода — ручной или электромеханический, с указанием напряжения

Монтаж и обслуживание

• Установка на фланцевое соединение с соблюдением плоскостности присоединяемого участка
• Монтаж без перекоса корпуса, чтобы не нарушить прилегание лопаток и работу тяг
• Обеспечение доступа к приводу и рычажному механизму для настройки и осмотра
• Проверка полного хода лопаток и плотности закрытия при пусконаладке
• Периодическая очистка лопаток и уплотнений, контроль состояния тяг и крепежа

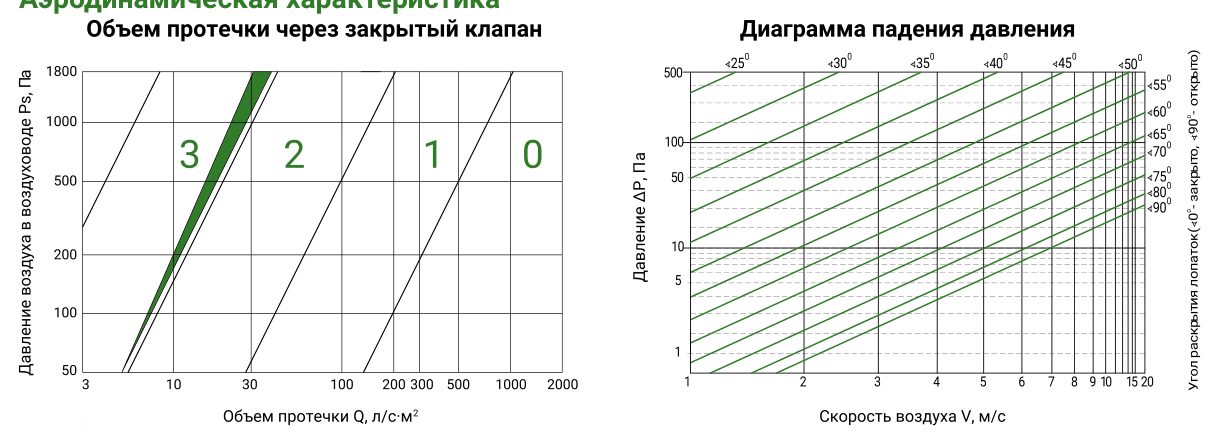

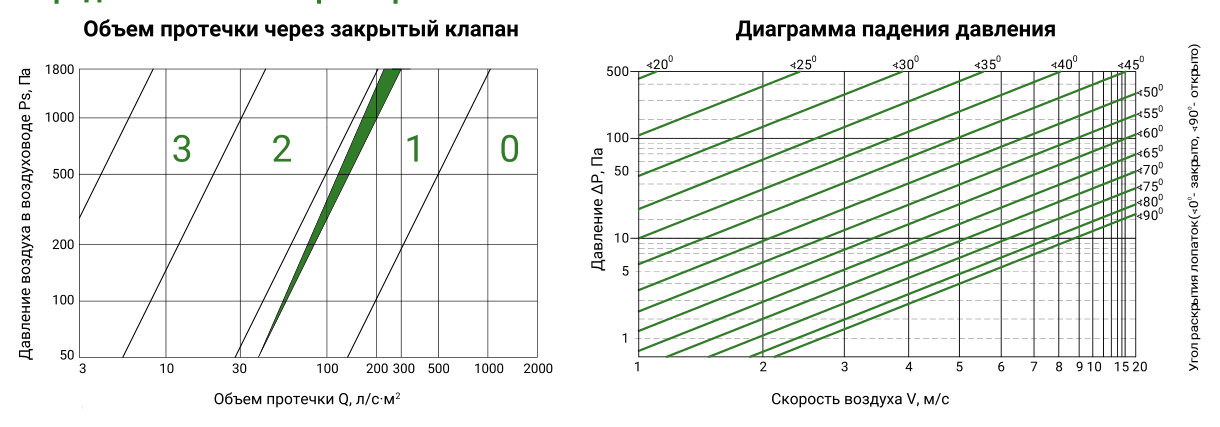

Чертежи и таблицы
