Осевые вентиляторы дымоудаления ВОД®-ДУ

Осевой вентилятор дымоудаления ВОД-ДУ удаляет горячие газы, образующиеся при пожаре, и одновременно отводит тепло за пределы обслуживаемого помещения. Это даёт условия для тушения, эвакуации людей и защиты оборудования.

Технические характеристики

Конструкция

Вентилятор состоит из корпуса, рабочего колеса, электродвигателя и защитного кожуха. Конструкция рассчитана на перемещение газов с температурой до 400 °С и до 600 °С в течение не менее 120 минут: применяются термостойкие материалы и решения по защите двигателя от нагрева.

Машина относится к высоконапорным и высокорасходным, поэтому в создаваемом полном давлении велика доля динамической составляющей. Для снижения потерь на участках сети за выходным сечением, особенно при свободном выбросе, за вентилятором рекомендуется ставить выходной канал со спрямляющим аппаратом (компоновки 02 и 04).

Принцип работы

Колесо перемещает дымовоздушную смесь вдоль оси корпуса и выбрасывает её наружу, поддерживая расчётный расход в течение нормируемого времени работы. Спрямляющий аппарат за вентилятором снимает закрутку потока и переводит динамическое давление в статическое, что уменьшает потери в примыкающем участке тракта.

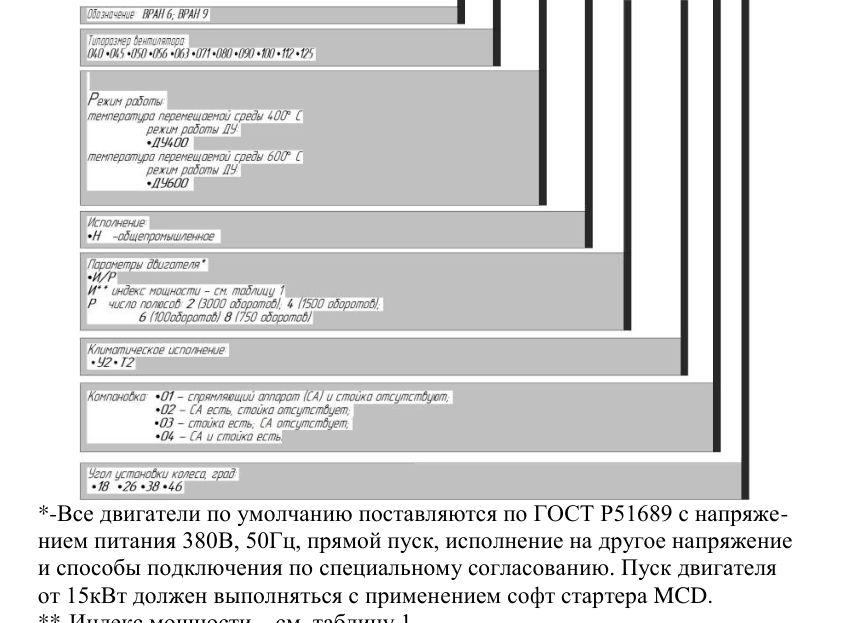

Исполнения и обозначения

Как подобрать

• расход и давление определяют расчётом дымоудаления для защищаемого помещения
• выбирают температурный класс: до 400 °С или до 600 °С с временем работы не менее 120 минут
• компоновку 02 или 04 назначают при свободном выбросе для снижения потерь давления
• учитывают температуру окружающей среды: от минус 45 до +40 °С для умеренного климата
• проверяют условия размещения — внутри помещения, на кровле или на наружной стене

Монтаж и обслуживание

• вентилятор закрепляют на основании, рассчитанном на температурные деформации тракта
• на присоединениях применяют соединители, допускающие рабочую температуру дымоудаления
• за выходным сечением при необходимости ставят канал со спрямляющим аппаратом
• кабельные линии выполняют огнестойкими по проекту противодымной защиты
• работоспособность проверяют регулярными пусками с фиксацией результатов

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (3 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
