Вентилятор дымоудаления ВРАН-ДУВ

Вентилятор дымоудаления ВРАН-ДУВ — радиальная машина для противодымной вентиляции и повседневной вытяжки. Рабочее колесо с загнутыми назад лопатками специальной формы обеспечивает высокий КПД и низкий уровень шума в обоих режимах.

Технические характеристики

Конструкция

Колесо изготавливают левого или правого вращения, что позволяет вписать агрегат в существующую компоновку узла. Вентиляторы комплектуют стандартными трёхфазными асинхронными односкоростными двигателями; в совмещённом режиме применяют двигатели, рассчитанные на длительную постоянную работу.

Для ВРАН9 по 1-й схеме исполнения возможна комплектация двигателями, допускающими частотное регулирование скорости вращения. Коррозионностойкое исполнение (К1) доступно только для режима ДУВ, взрывозащищённое коррозионностойкое (ВК1) — только по 1-й конструктивной схеме и также только для режима ДУВ.

Принцип работы

В штатном режиме агрегат работает как обычный вытяжной вентилятор системы вентиляции, а по сигналу пожарной автоматики переходит на удаление продуктов горения с расчётным расходом. Совмещение двух функций в одной машине избавляет от установки отдельного вентилятора дымоудаления на ту же шахту.

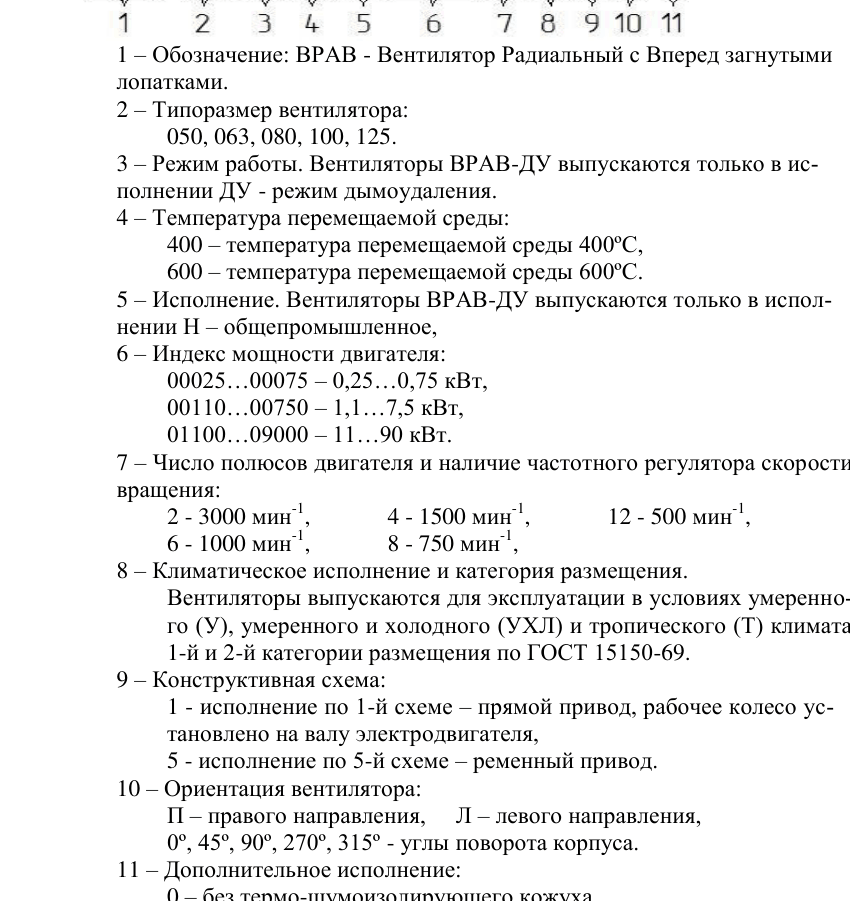

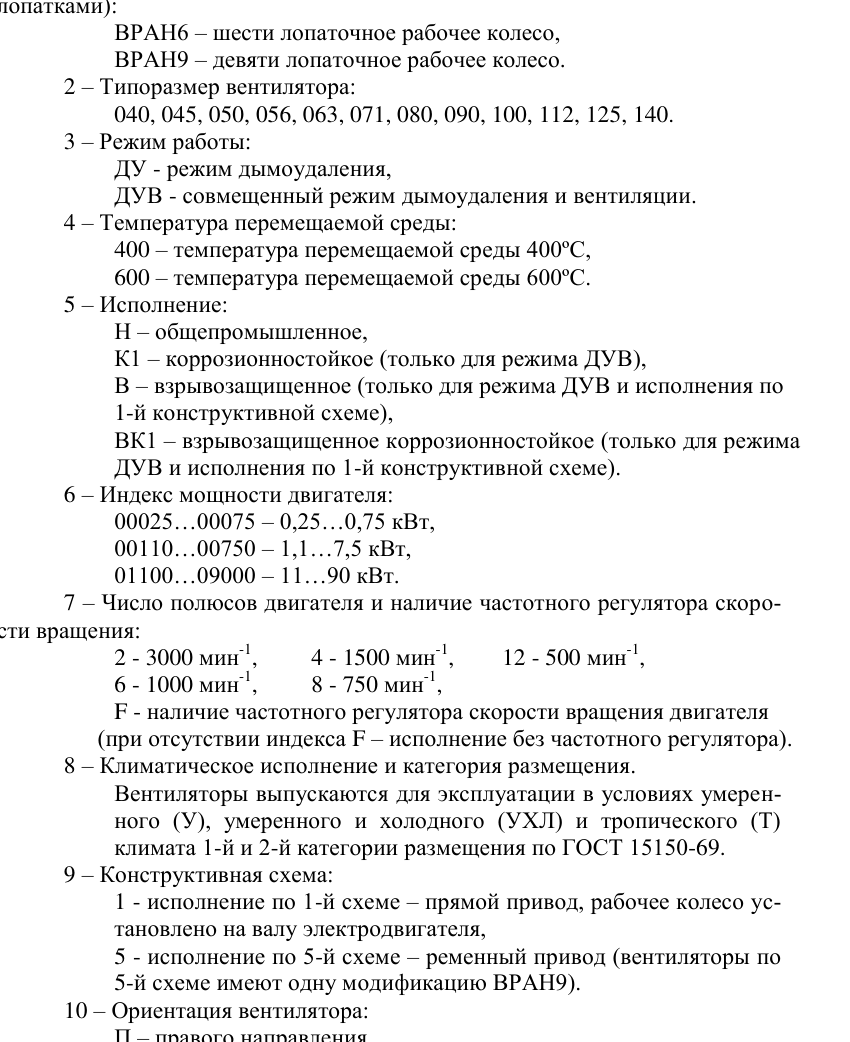

Исполнения и обозначения

Как подобрать

• расход и давление задают расчётом противодымной вентиляции и вытяжки
• выбирают режим ДУ или ДУВ по проектной схеме использования вентилятора
• проверяют ограничения: К1 и ВК1 доступны только для режима ДУВ

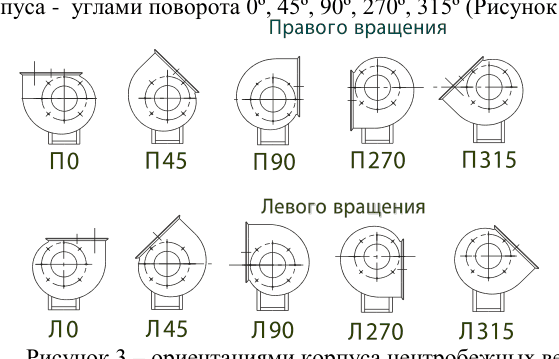

• схему исполнения и положение корпуса согласуют с компоновкой венткамеры
• при переменном расходе учитывают возможность частотного регулирования для ВРАН9

Монтаж и обслуживание

• вентилятор устанавливают на раму или фундамент через виброизоляторы
• на присоединениях применяют мягкие соединители, рассчитанные на температуру дымоудаления
• питание выполняют огнестойкой кабельной линией по проекту противодымной защиты
• перед вводом проверяют направление вращения и запуск от пожарной автоматики
• работоспособность подтверждают периодическими контрольными пусками

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (5 документов) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
