Вентиляторы радиальные дымоудаления ВНР-ДУ/ДУВ

Радиальные вентиляторы дымоудаления ВНР-ДУ/ДУВ — настенные машины с вертикальной осью вращения, которые выводят дымовоздушную смесь из задымлённого помещения наружу. Их устанавливают на стене, что снимает необходимость в кровельном узле.

Технические характеристики

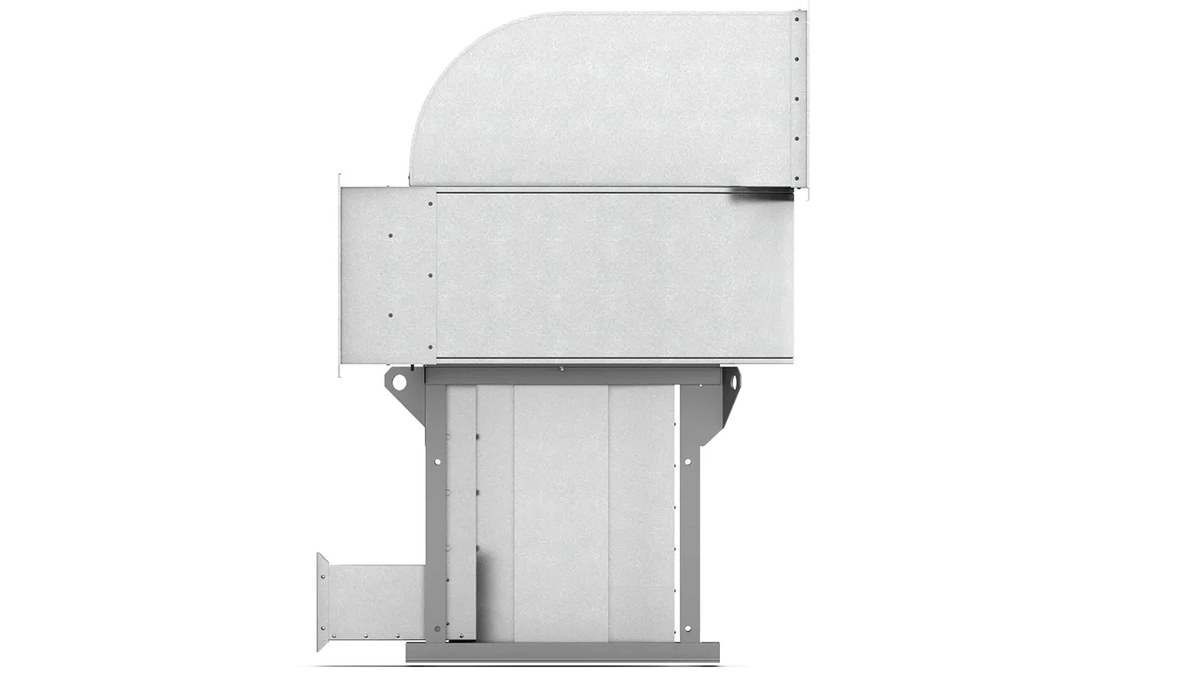

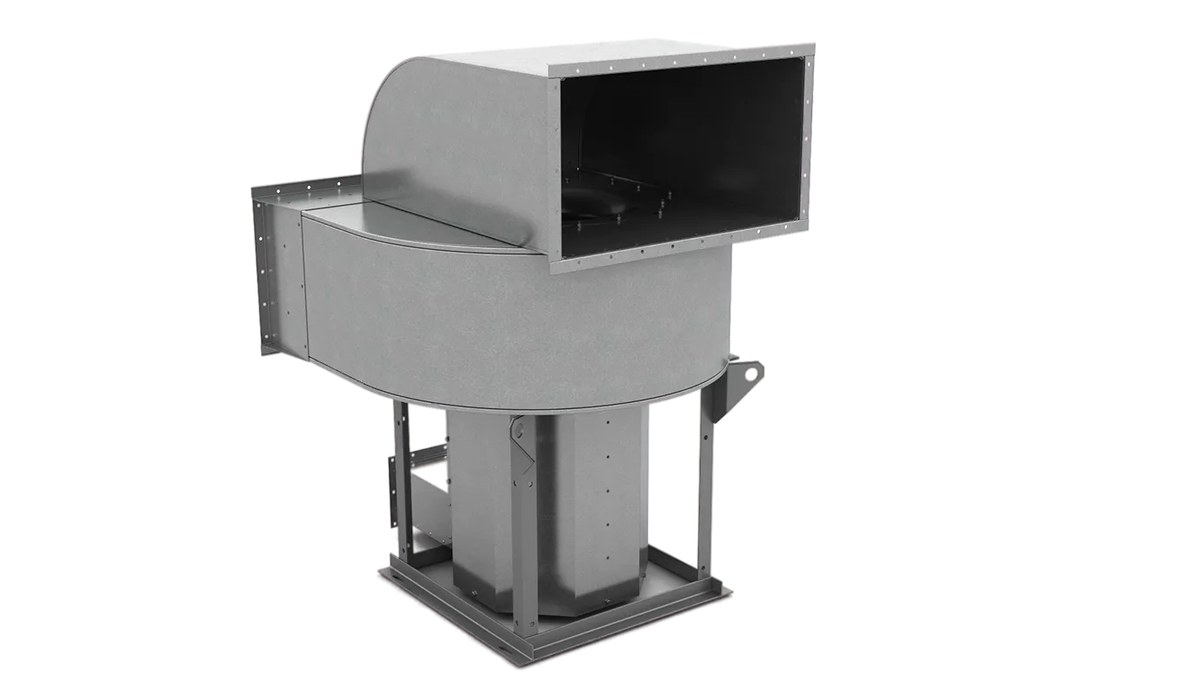

Конструкция

Рабочее колесо выполнено с загнутыми назад лопатками, на входе стоит тороидальный патрубок с большим диаметром входа, корпус спиральный. Вертикальная ось вращения и настенное крепление позволяют разместить вентилятор в габаритах наружной стены и вывести выброс сразу на улицу.

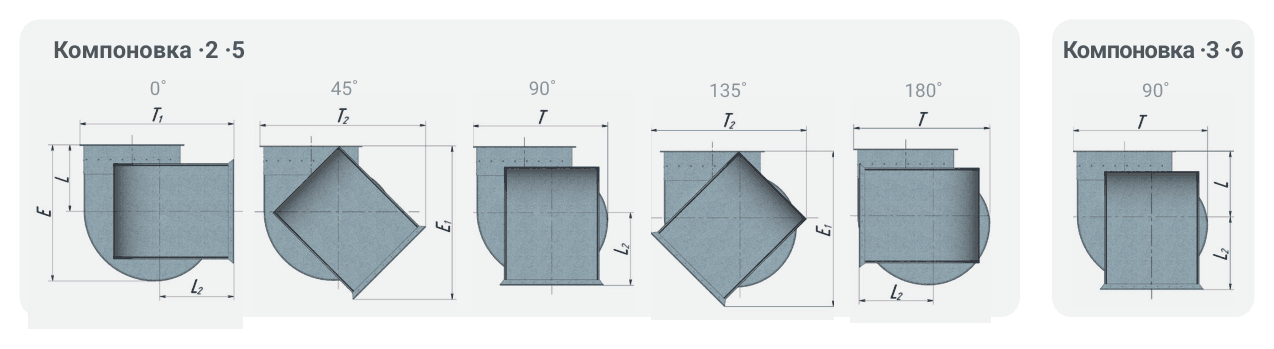

Серия допускает шесть компоновок — внутри и вне помещения. При установке внутри дымовоздушная смесь поступает в вентилятор непосредственно из задымлённого помещения (компоновки 1 и 4) или из воздуховода (компоновки 2 и 5); во втором случае на входе устанавливается входная коробка.

Принцип работы

Колесо принимает дымовоздушную смесь через тороидальный вход и отбрасывает её в спиральный корпус, откуда поток уходит через стену наружу. Короткий тракт без вертикальной шахты уменьшает сопротивление сети и упрощает противодымную схему в зданиях, где вывод на кровлю затруднён.

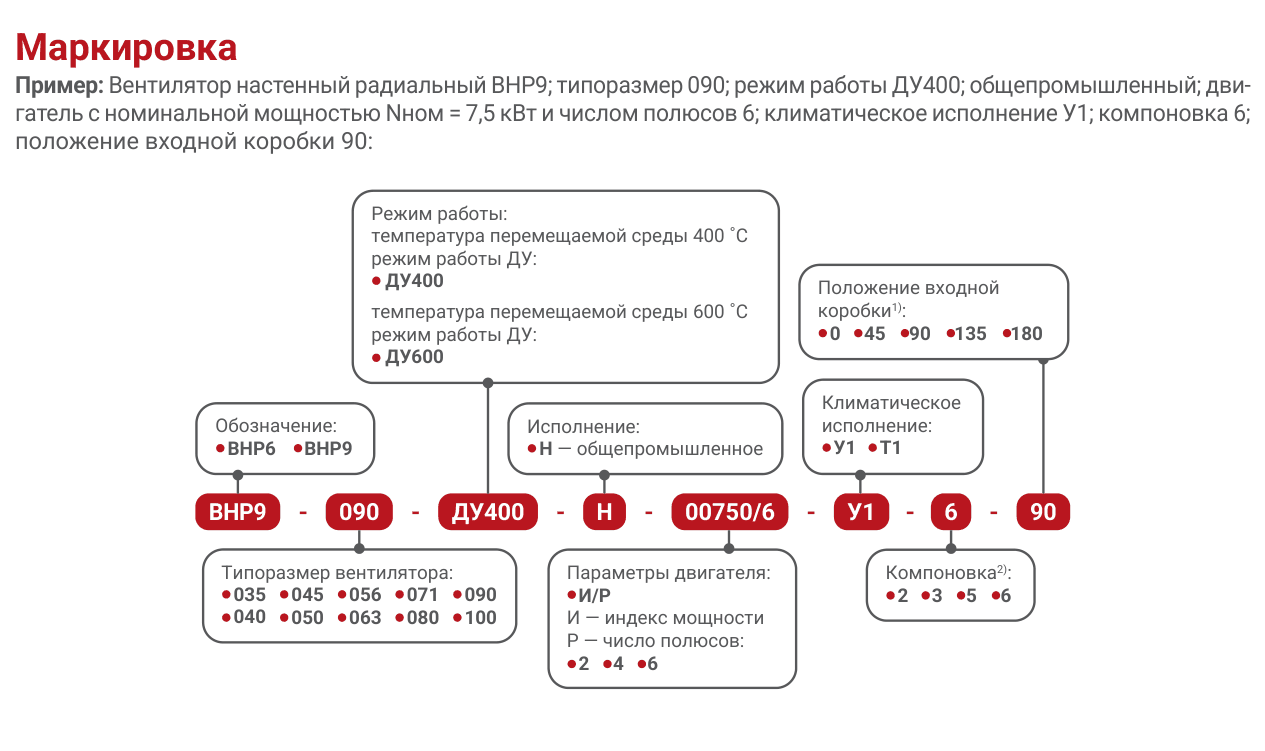

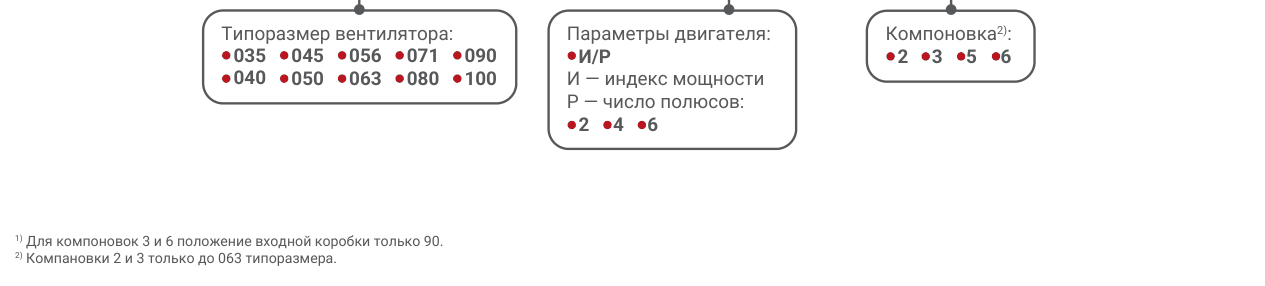

Исполнения и обозначения

Как подобрать

• расход и давление определяют расчётом дымоудаления для защищаемого помещения

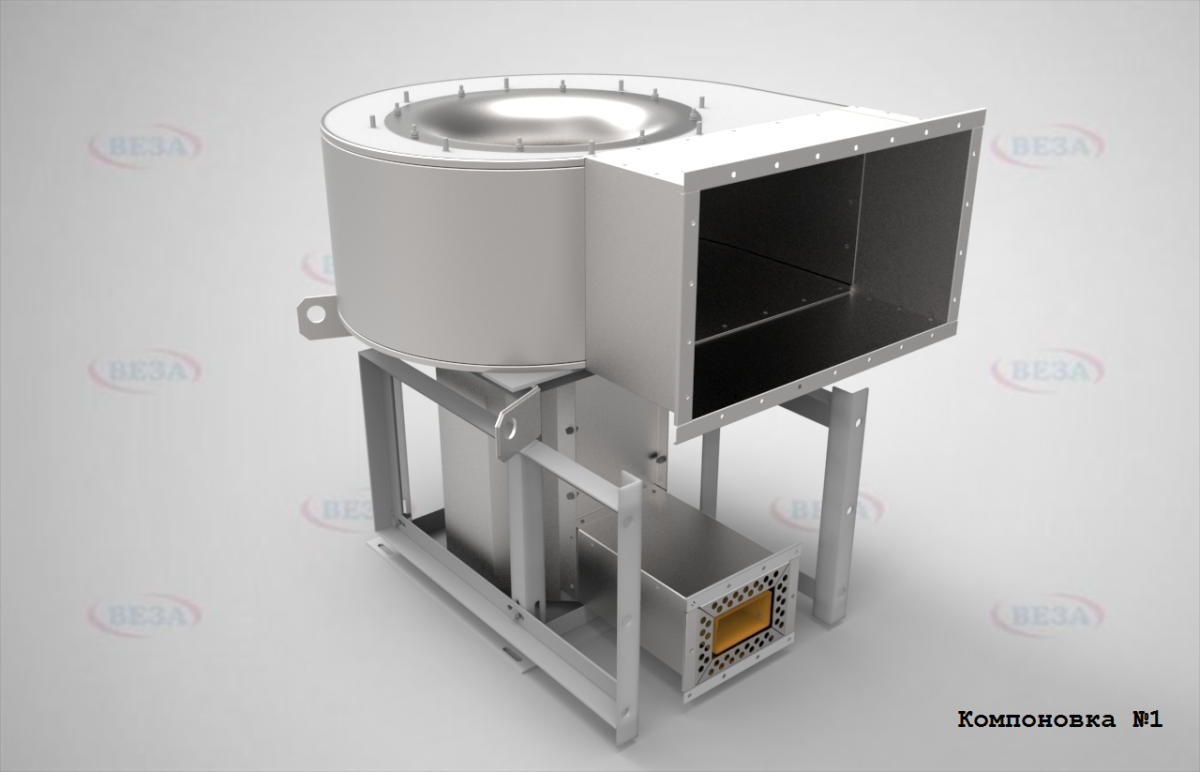

• выбирают одну из шести компоновок по месту установки и способу подвода смеси
• режим ДУ или ДУВ назначают по проектной схеме использования вентилятора
• при подводе из воздуховода закладывают входную коробку
• проверяют доступность исполнения К1 — оно предусмотрено только для режима ДУВ

Монтаж и обслуживание

• вентилятор крепят к несущей стене на закладные элементы, рассчитанные на массу агрегата
• проём в стене и примыкания уплотняют, сохраняя предел огнестойкости конструкции
• питание выполняют огнестойкой кабельной линией по проекту
• перед вводом проверяют направление вращения и запуск от пожарной автоматики
• работоспособность подтверждают периодическими контрольными пусками

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
