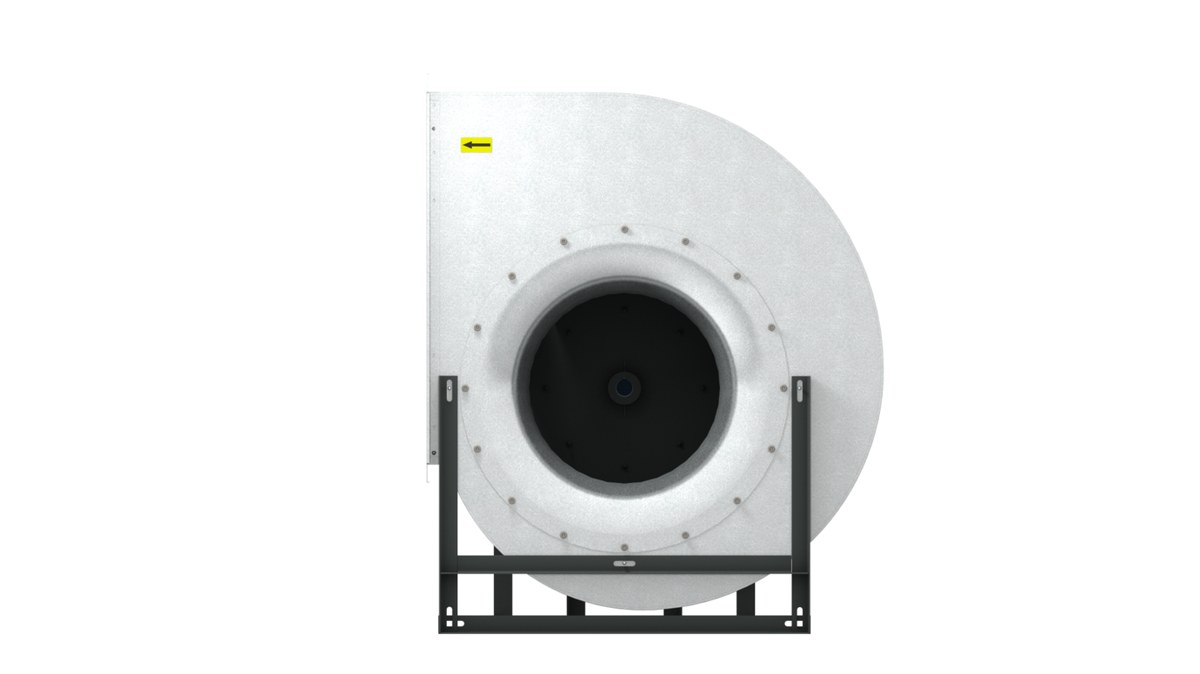

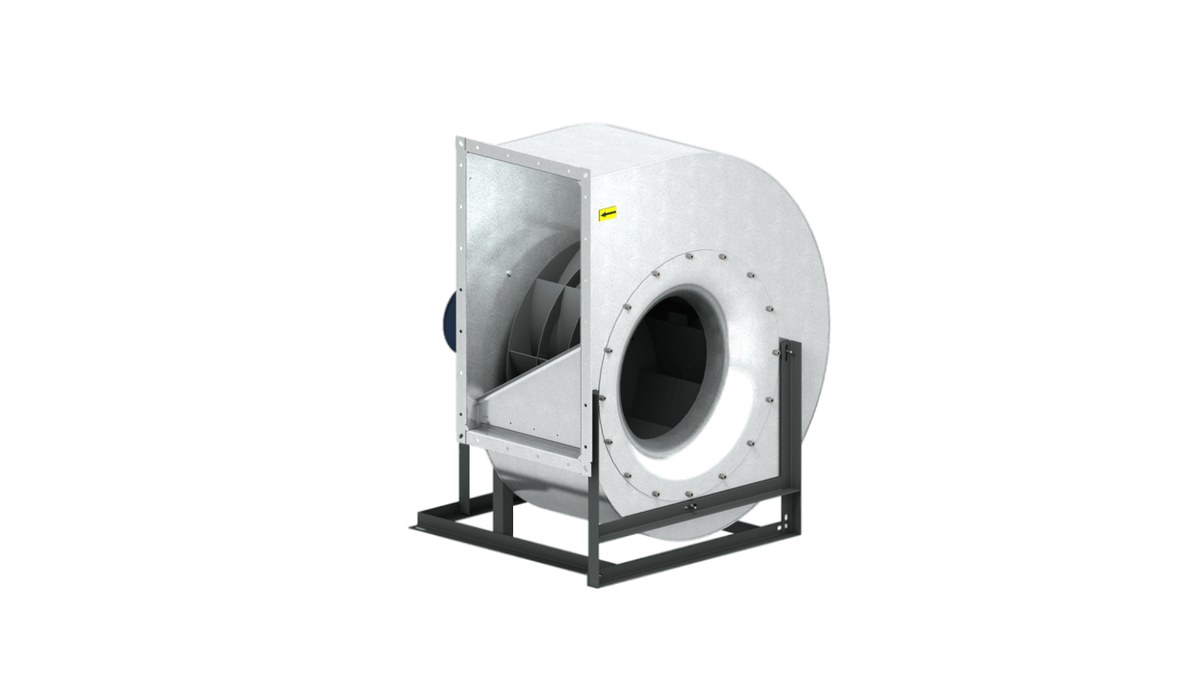

Вентилятор дымоудаления ВРАН-ДУ

Вентилятор дымоудаления ВРАН-ДУ — радиальная машина для систем противодымной вентиляции. Предусмотрена работа как в режиме дымоудаления (ДУ), так и в совмещённом режиме дымоудаления и вентиляции (ДУВ).

Технические характеристики

Конструкция

Рабочее колесо выполнено с загнутыми назад лопатками специальной формы, обеспечивающими высокий КПД и низкий шум; изготавливается левого или правого вращения. Корпус может поставляться в положениях П0 и Л0, что позволяет вписать машину в компоновку венткамеры.

Вентиляторы комплектуют стандартными трёхфазными асинхронными односкоростными двигателями. Для ВРАН9 по 1-й конструктивной схеме исполнения возможна комплектация двигателями, допускающими частотное регулирование скорости вращения. В режиме ДУВ применяются двигатели, рассчитанные на длительную постоянную работу.

Принцип работы

В режиме ДУ вентилятор находится в дежурном состоянии и запускается по команде противопожарной автоматики для удаления продуктов горения. В совмещённом режиме ДУВ та же машина работает постоянно на общеобменную вытяжку и переключается на пожарный режим при срабатывании системы, что сокращает число агрегатов в венткамере.

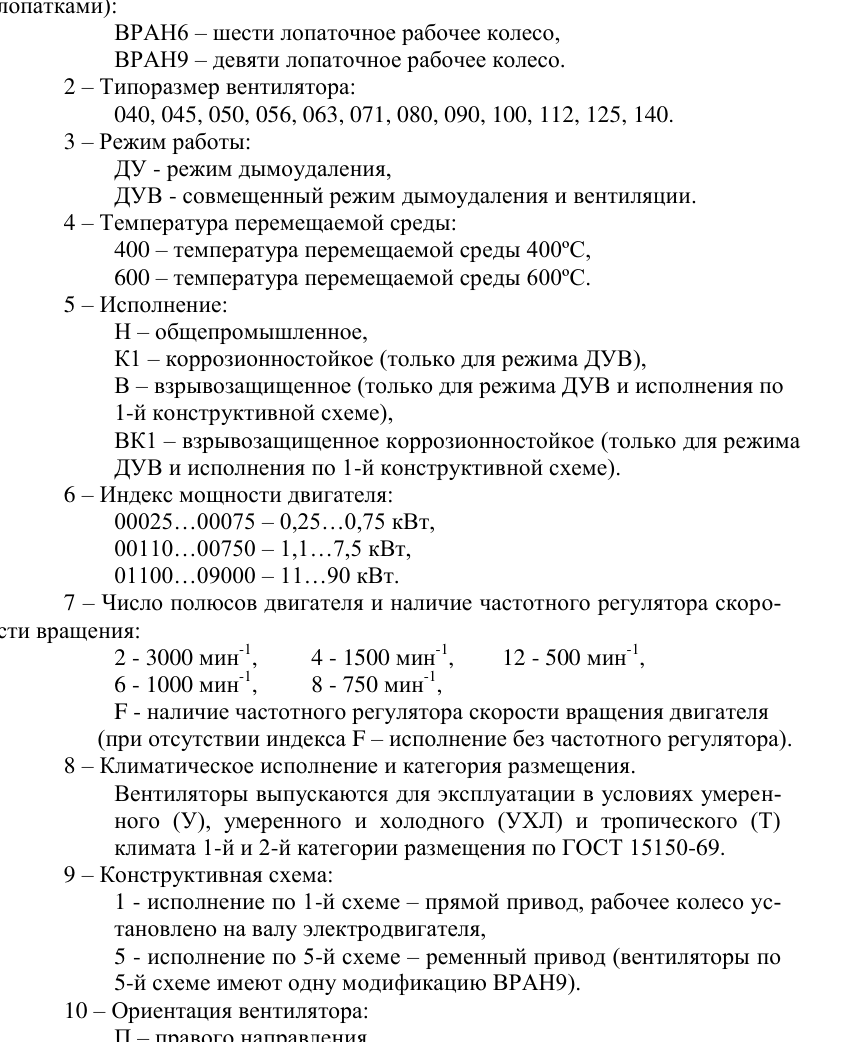

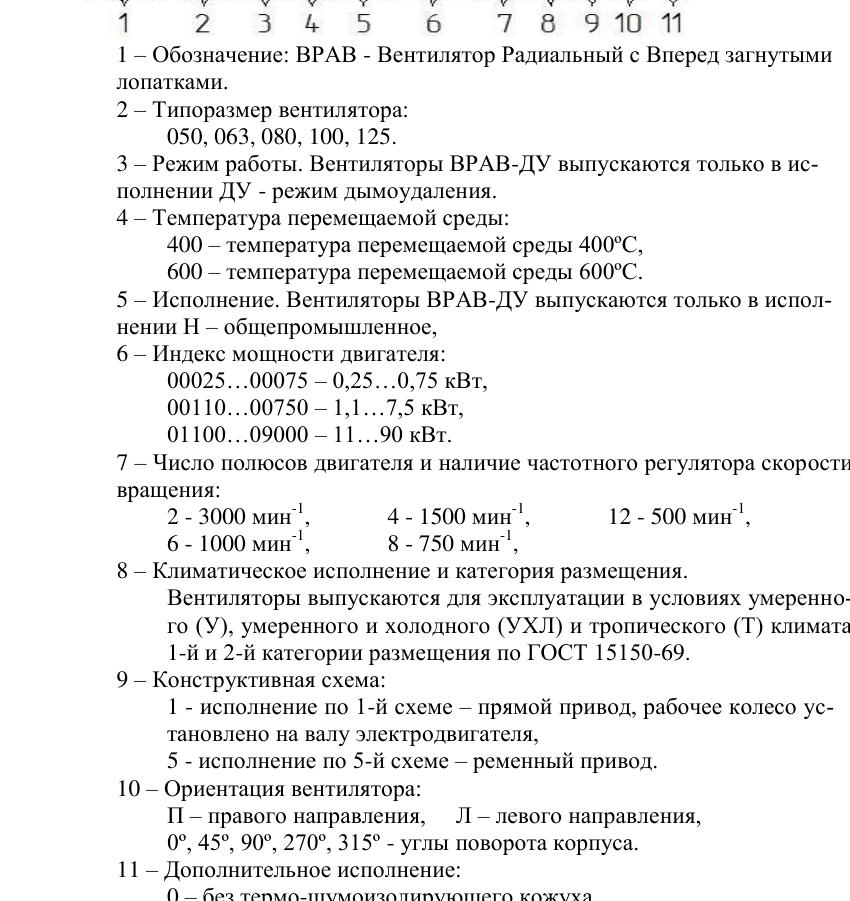

Исполнения и обозначения

Как подобрать

• Режим работы выбирают по проекту: только ДУ или совмещённый ДУВ
• Расход и давление определяют по расчёту системы противодымной вентиляции

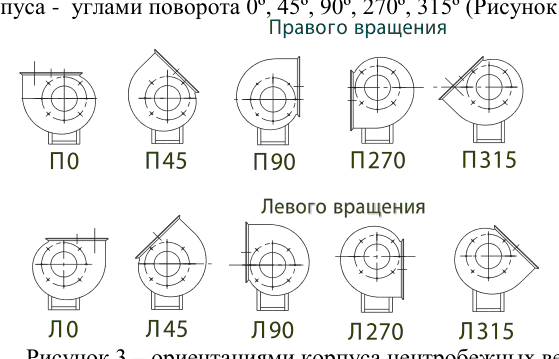

• Схему исполнения и положение корпуса (П0, Л0) назначают под компоновку венткамеры
• Направление вращения колеса — левое или правое — задают по схеме подключения воздуховодов
• Для взрывоопасных и агрессивных сред проверяют доступность исполнений В, К1 и ВК1 в режиме ДУВ

Монтаж и обслуживание

• Вентилятор устанавливают на подготовленную раму или фундамент с выверкой по уровню
• Присоединения к воздуховодам выполняют через гибкие вставки соответствующего исполнения
• Электропитание и цепи управления заводят по огнестойким линиям к щиту противопожарной автоматики
• Перед сдачей проверяют направление вращения колеса и проводят пробный пуск в пожарном режиме
• В регламентных проверках контролируют подшипниковые узлы, крепёж и чистоту рабочего колеса

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.

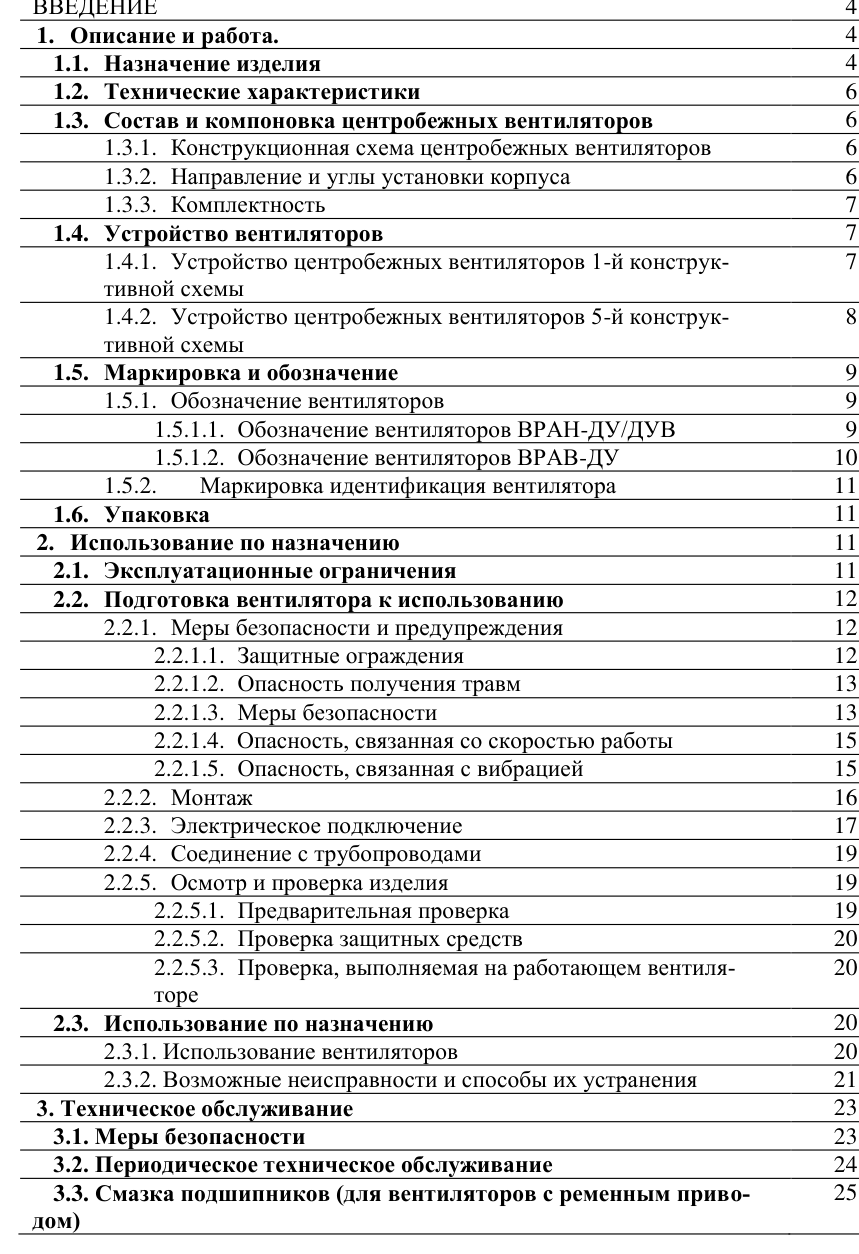

• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (6 документов) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
