Вентиляторы радиальные подпора ВРАН®-ПД
⚙️ Подбор и заказ
Характеристики
Описание
Радиальные вентиляторы подпора ВРАН-ПД предназначены только для систем противодымной подпорной вентиляции. Рабочее колесо с загнутыми назад лопатками специальной формы обеспечивает высокий КПД и низкий уровень шума.
Технические характеристики
Конструкция
Колесо изготавливают левого или правого вращения, что позволяет разместить агрегат в венткамере без переделки обвязки. Вентиляторы комплектуют стандартными трёхфазными асинхронными односкоростными двигателями, рассчитанными на пуск и работу по команде пожарной автоматики.
Серия перекрывает широкий диапазон: расход от 1200 до 110 000 м3/ч при полном давлении до 2800 Па. Вид климатического исполнения — У, категории размещения 1 и 2, поэтому агрегат допускается ставить как в помещении, так и на открытой площадке с соответствующей защитой.
Принцип работы
Вентилятор нагнетает наружный воздух в лестничные клетки, лифтовые шахты и тамбур-шлюзы, создавая в них избыточное давление и не допуская проникновения дыма. Высокое располагаемое давление серии позволяет продавить протяжённые вертикальные каналы с клапанами и решётками, сохраняя проектный перепад у закрытых дверей.
Исполнения и обозначения
Вентиляторы выпускаются в общепромышленном исполнении (Н) и рассчитаны на работу только в ПД-системах. При заказе уточняются схема исполнения, положение корпуса, направление вращения и категория размещения.
Как подобрать
- расход и давление определяют расчётом подпора для каждой защищаемой зоны
- проверяют попадание рабочей точки в диапазон 1200…110 000 м3/ч и до 2800 Па
- положение корпуса и направление вращения согласуют с компоновкой венткамеры
- категорию размещения выбирают по месту установки: помещение или открытая площадка
- согласуют схему пуска с проектом противодымной защиты
Монтаж и обслуживание
- агрегат монтируют на фундамент или раму через комплект виброизоляторов
- присоединение к каналам выполняют мягкими соединителями
- питание и цепи пуска выполняют по проекту противодымной защиты
- перед вводом проверяют направление вращения и фактический перепад давления в зоне
- работоспособность подтверждают периодическими пусками с замером параметров

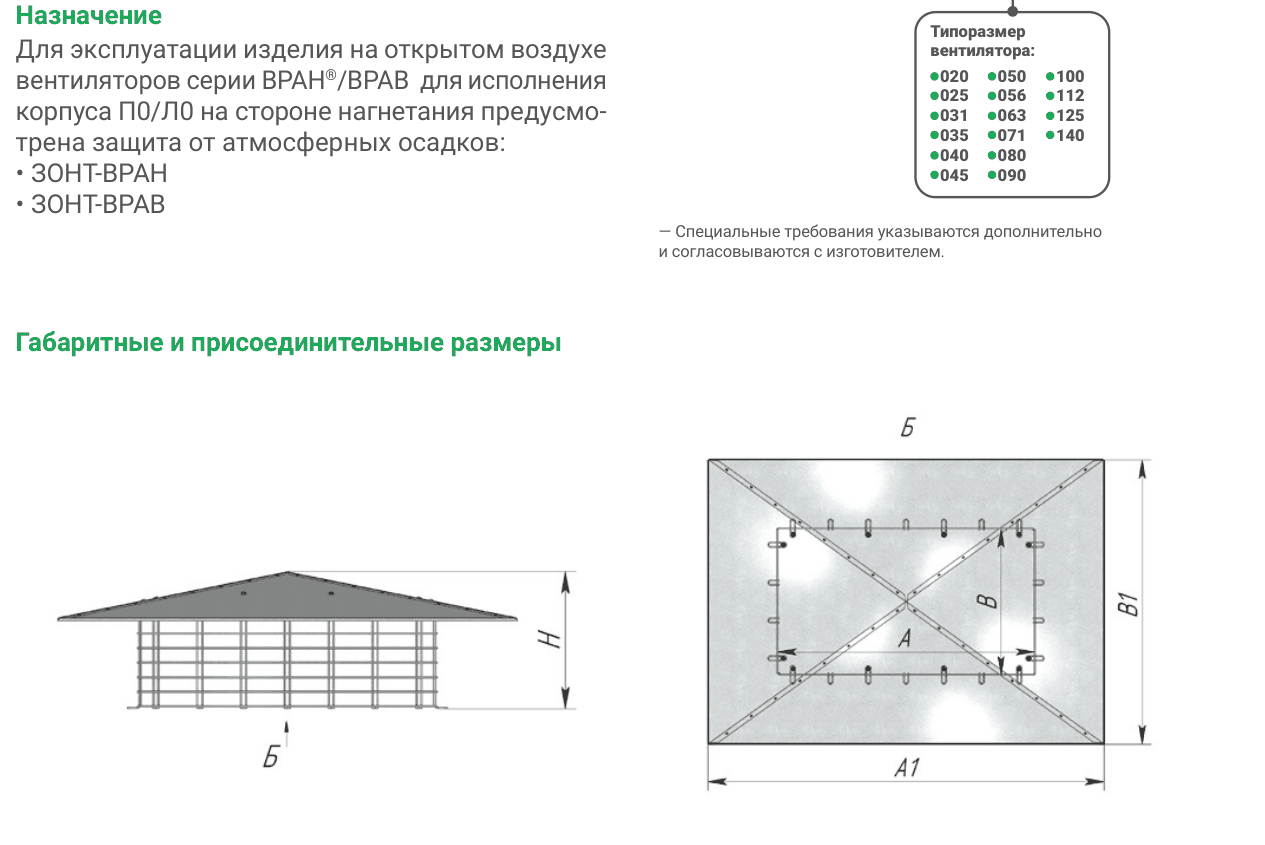

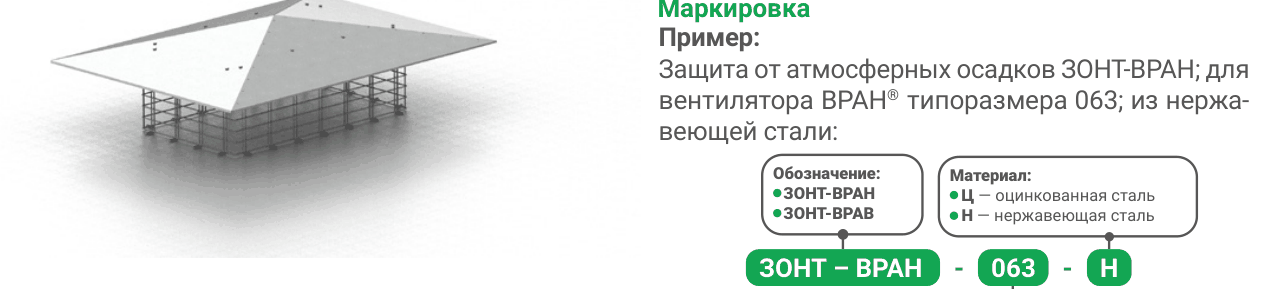

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Сертификаты соответствия и декларации ЕАЭС (2 документа) — высылаем на объект по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
