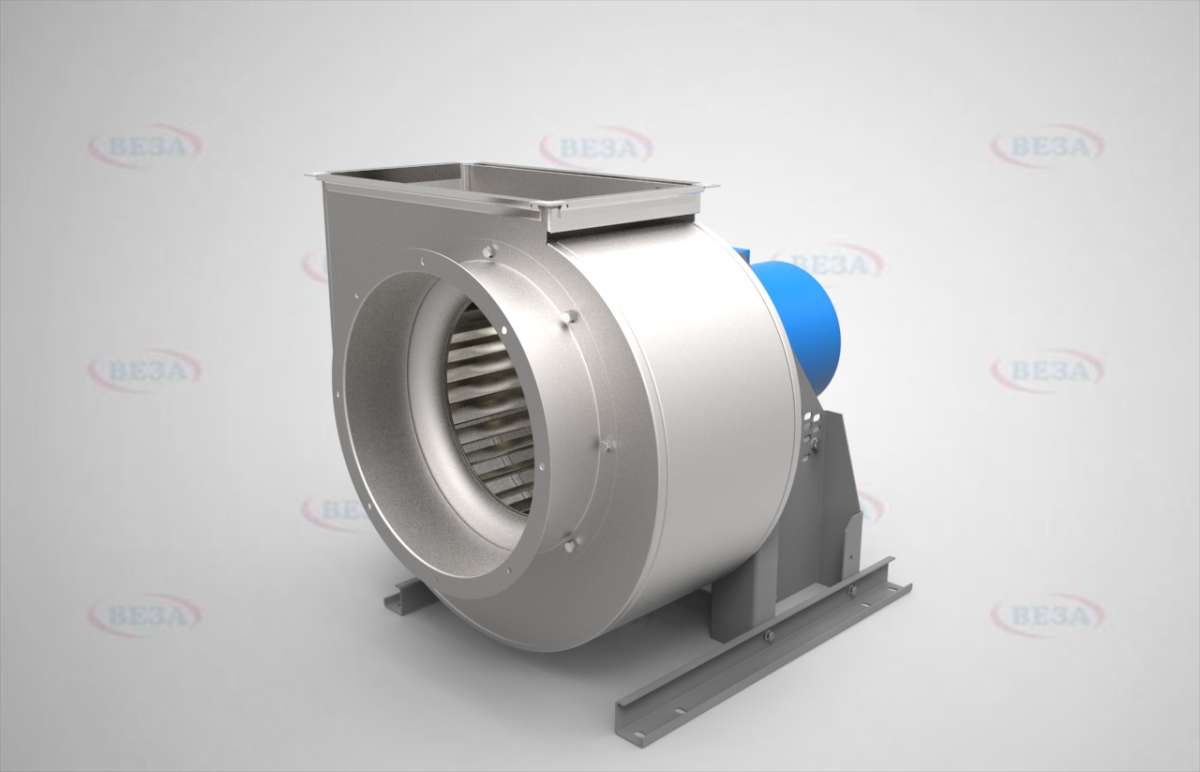

Вентиляторы дымоудаления ВРАВ-ДУ

Вентиляторы дымоудаления ВРАВ-ДУ — радиальные вентиляторы для систем противодымной защиты. Удаляют продукты горения из защищаемых помещений и коридоров, сохраняя работоспособность при высокой температуре перемещаемой среды.

Технические характеристики

Конструкция

Вентилятор состоит из сварного корпуса-улитки, рабочего колеса радиального типа и опорной рамы. Узел двигателя и подшипниковая группа вынесены из горячего потока, что позволяет машине работать при повышенной температуре газов в течение нормируемого времени.

Металл, крепёж и покрытия подобраны под условия аварийного режима и длительное хранение в дежурном состоянии. Присоединение к сети выполняется через фланцы, а на всасывании и нагнетании при необходимости ставятся гибкие вставки и обратные клапаны противодымной системы.

Принцип работы

В дежурном режиме вентилятор не работает и включается по сигналу системы противопожарной автоматики. Рабочее колесо создаёт разрежение в шахте дымоудаления, продукты горения отводятся из защищаемой зоны и выбрасываются наружу, а расчётный расход удерживается в течение всего нормируемого времени работы.

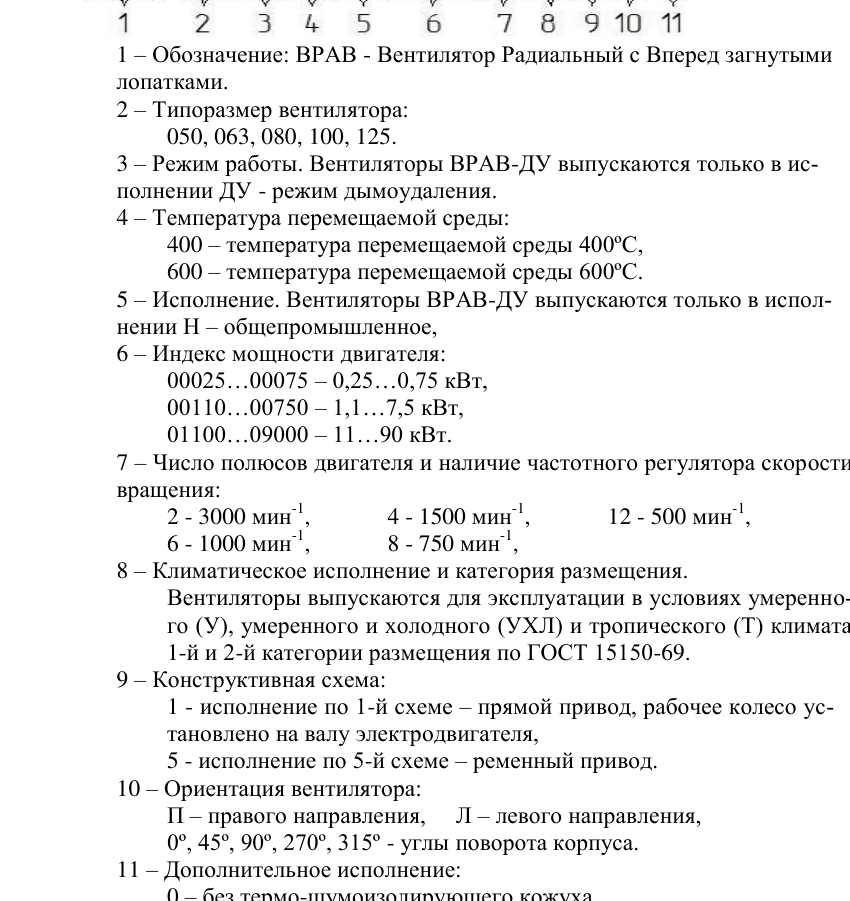

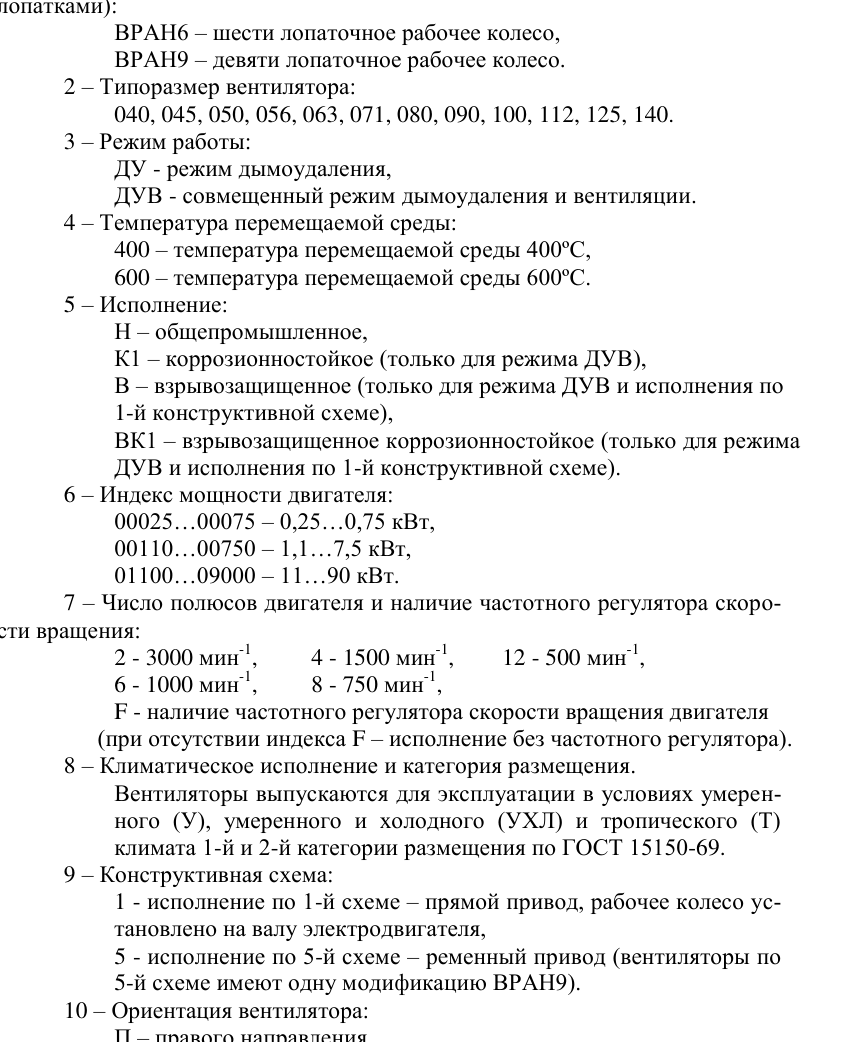

Исполнения и обозначения

Как подобрать

• По расходу дымовых газов и сопротивлению сети дымоудаления
• По требуемому температурному режиму: ДУ400 или ДУ600
• По нормируемому времени работы в аварийном режиме

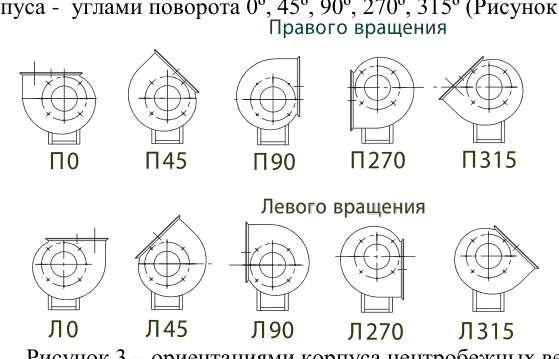

• По схеме монтажа и направлению выброса относительно шахты
• По мощности двигателя и параметрам электропитания от независимого ввода

Монтаж и обслуживание

• Установка на раму или основание с виброизоляторами и креплением, рассчитанным на реактивные усилия
• Подключение к шахте через гибкие вставки, допустимые для рабочей температуры
• Питание по отдельной линии от щита противопожарных устройств
• Периодические проверочные пуски с фиксацией параметров в журнале
• Осмотр рабочего колеса, подшипникового узла и креплений без нарушения дежурного режима

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.

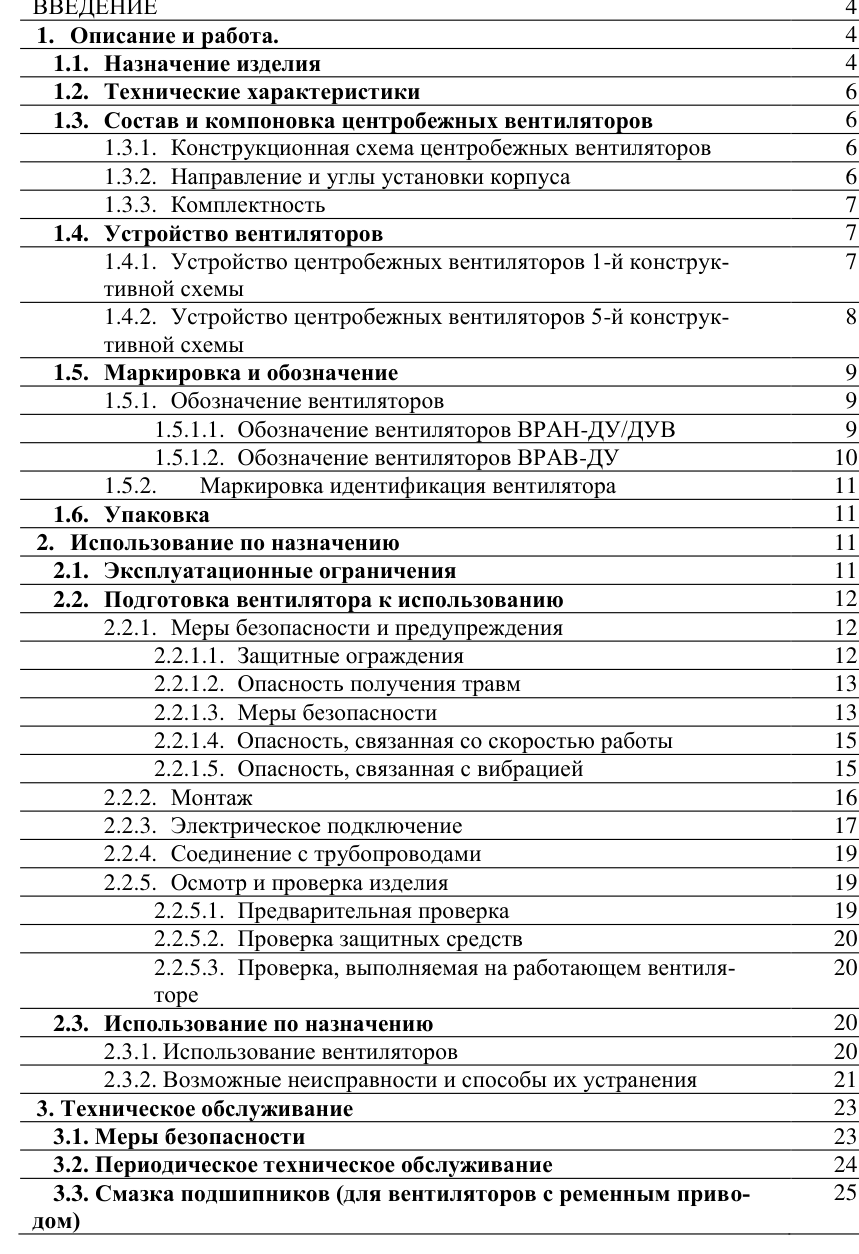

• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (6 документов) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
