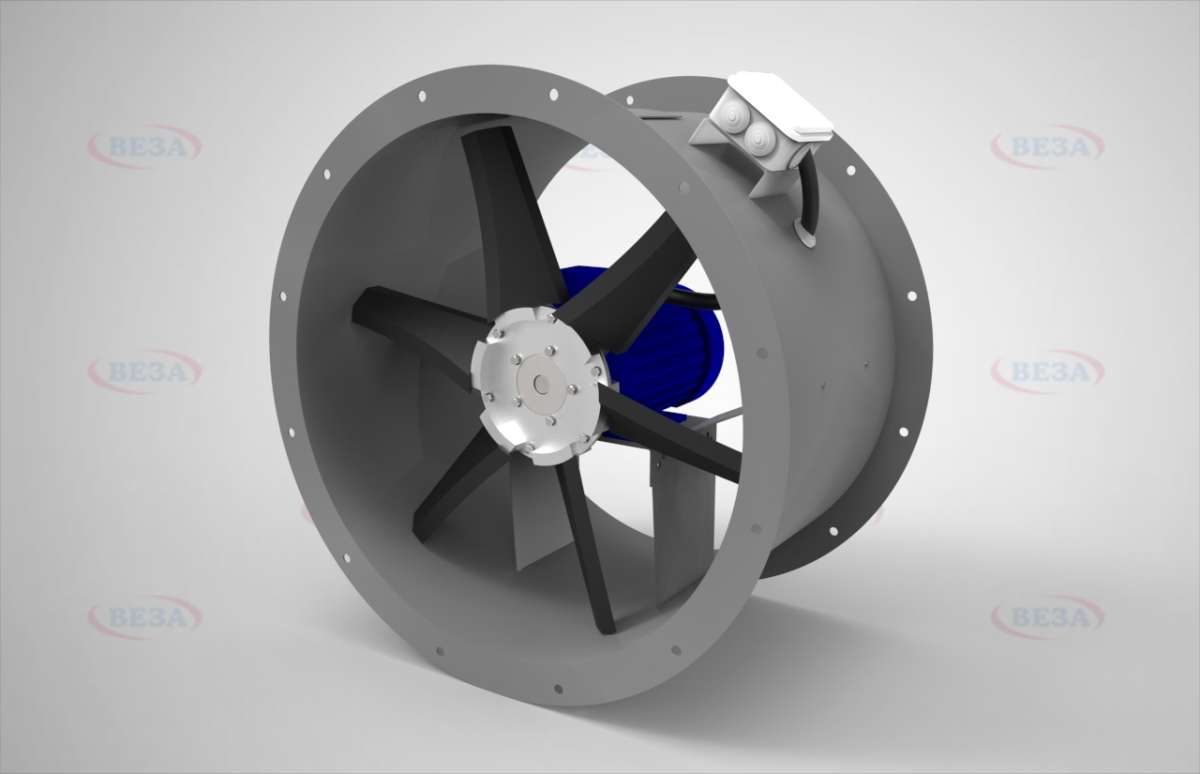

Осевые вентиляторы подпора ОСА® 501

Осевой вентилятор ОСА 501 — машина высокого давления для канальных систем вентиляции и противодымного подпора. Изделие собрано из рабочего колеса новой конструкции, цельносварного цилиндрического корпуса и асинхронного двигателя, размещённого внутри корпуса.

Технические характеристики

Конструкция

Рабочее колесо выполнено с регулируемым углом установки лопаток; сами лопатки объёмные, изготовлены литьём под давлением. Живое сечение потока максимально увеличено, за счёт чего скорость на выходе снижается. Колесо спроектировано на наиболее высокий статический КПД при напорах 400–900 Па.

Корпус представляет собой цилиндрическую обечайку, выкатанную на специальном оборудовании с высокой точностью внутреннего кругового сечения — это выдерживает малый радиальный зазор по концам лопаток. С обеих сторон корпуса расположены фланцы унифицированных размеров под присоединение к сети и к принадлежностям серии.

Принцип работы

Колесо закручивает и проталкивает воздух вдоль оси корпуса, а плотный радиальный зазор и точная геометрия обечайки удерживают высокий статический КПД. Направление потока всегда идёт с колеса на мотор независимо от ориентации вентилятора в пространстве, поэтому монтажное положение задаётся требуемым направлением подачи.

Исполнения и обозначения

Как подобрать

• подбор ведут по расходу воздуха и требуемому полному давлению сети
• серия ориентирована на напоры 400–900 Па — проверьте, попадает ли рабочая точка в этот диапазон
• угол установки лопаток задают при подборе для получения максимального КПД
• учитывают температуру окружающей среды в месте установки
• комплектацию входного узла выбирают по наличию сети на всасывании

Монтаж и обслуживание

• вентилятор присоединяют к сети фланцами с обеих сторон, соблюдая направление потока с колеса на мотор
• при свободном входе обязательно ставят коллектор ВКО-ОСА или переходник ПЕТ-ОСА
• для горизонтальной установки применяют монтажную опору МОП-ОСА
• развязку по вибрации выполняют мягкими соединителями и виброизоляторами
• при обслуживании проверяют затяжку лопаток, чистоту проточной части и состояние двигателя

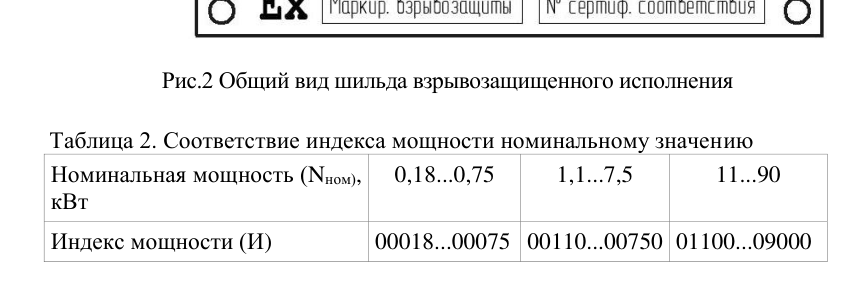

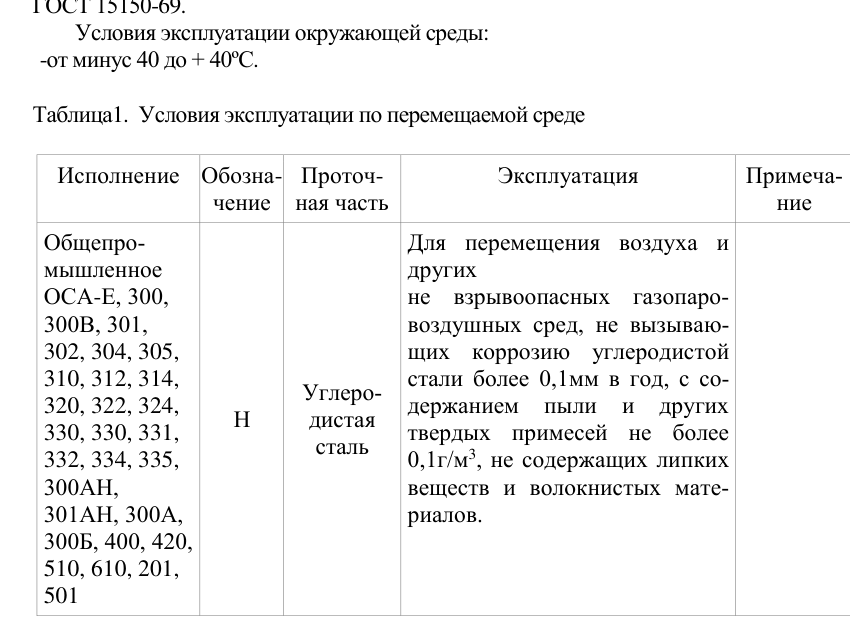

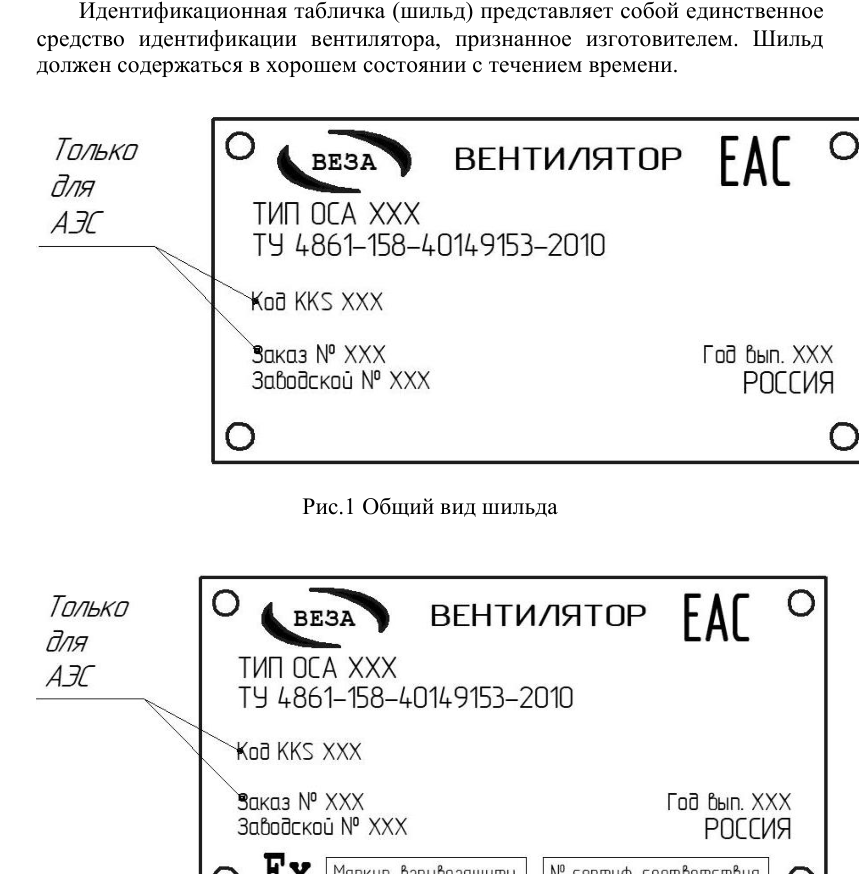

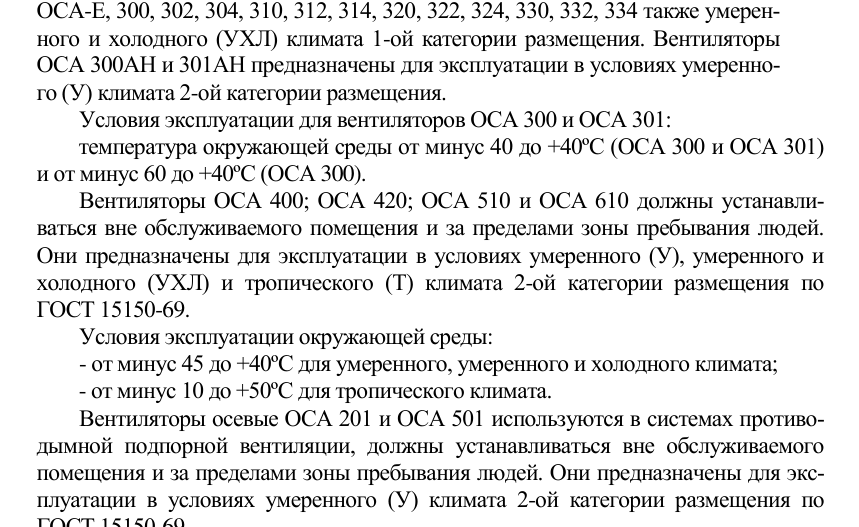

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
