Противопожарный вентилятор ОСА-ЭВО-ДУВ

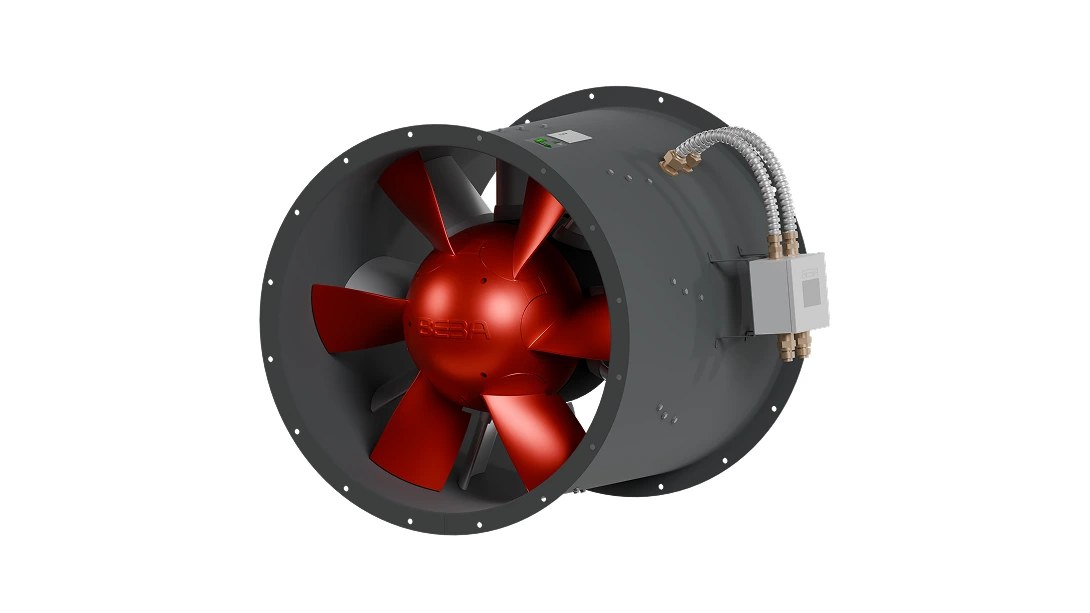

Противопожарный вентилятор ОСА-ЭВО-ДУВ — осевая машина низкого и среднего давления для систем удаления дымовых газов при пожаре. Двигатель рассчитан на работу при температуре 400 °С в течение 120 минут.

Технические характеристики

Конструкция

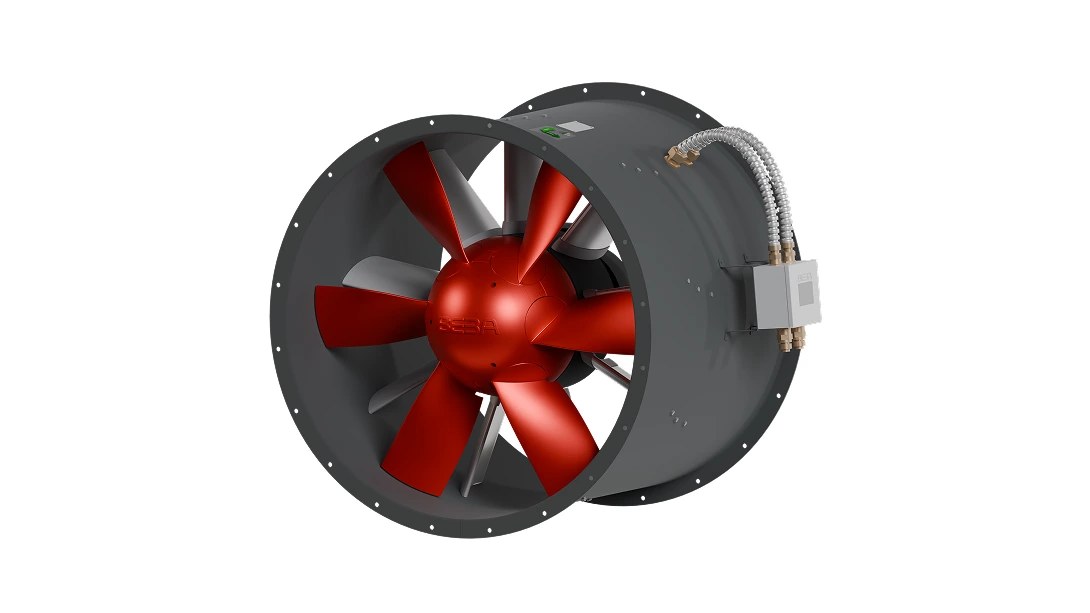

Вентилятор состоит из цельносварного выкатного корпуса, рабочего колеса запатентованной конструкции разработки ВЕЗА и специального высокотемпературного двигателя, размещённого внутри корпуса. Роль опорной стойки выполняет спрямляющий аппарат с неподвижными алюминиевыми лопатками.

Рабочее колесо представляет собой разборную ступицу с поворотными лопатками: лопатки устанавливаются в основную ступицу, фиксируются прижимной ступицей и закрываются кок-обтекателем. Лопатки выполнены объёмными, литьём под давлением. Фланцы корпуса отбортованы — это повышает жёсткость и точность и даёт равный по периметру минимальный радиальный зазор между лопатками и корпусом.

Принцип работы

В дежурном режиме вентилятор ждёт команды противопожарной автоматики, при пожаре выходит на расчётный режим и удаляет дымовые газы из защищаемых помещений. Направление потока всегда идёт с колеса на двигатель независимо от пространственной ориентации агрегата, что обеспечивает охлаждение двигателя удаляемой средой.

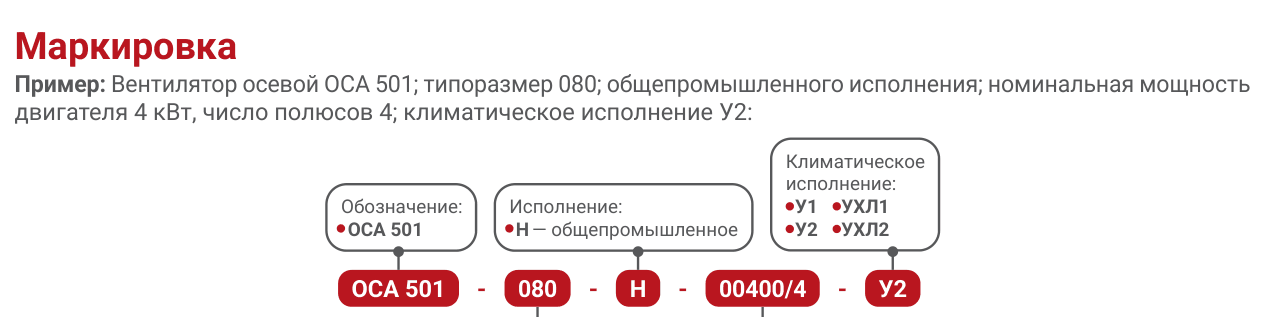

Исполнения и обозначения

Как подобрать

• Расход и давление подбирают по расчёту системы дымоудаления на пожарный режим
• Проверяют требуемую огнестойкость: двигатель рассчитан на 400 °С в течение 120 минут
• Угол установки поворотных лопаток задают под рабочую точку сети
• Учитывают пространственную ориентацию: поток всегда направлен с колеса на двигатель
• Согласуют схему управления и электропитание с алгоритмом противопожарной автоматики

Монтаж и обслуживание

• Вентилятор монтируют на жёсткое основание или в шахту по проекту, с выверкой соосности
• Выкатной корпус размещают так, чтобы оставался доступ для извлечения колеса и двигателя
• Кабельные линии выполняют огнестойкими и подключают к щиту противопожарной автоматики
• Перед сдачей проводят пробный пуск и проверяют направление вращения колеса
• При регламентных проверках контролируют затяжку лопаток, зазор в корпусе и состояние покрытия

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
