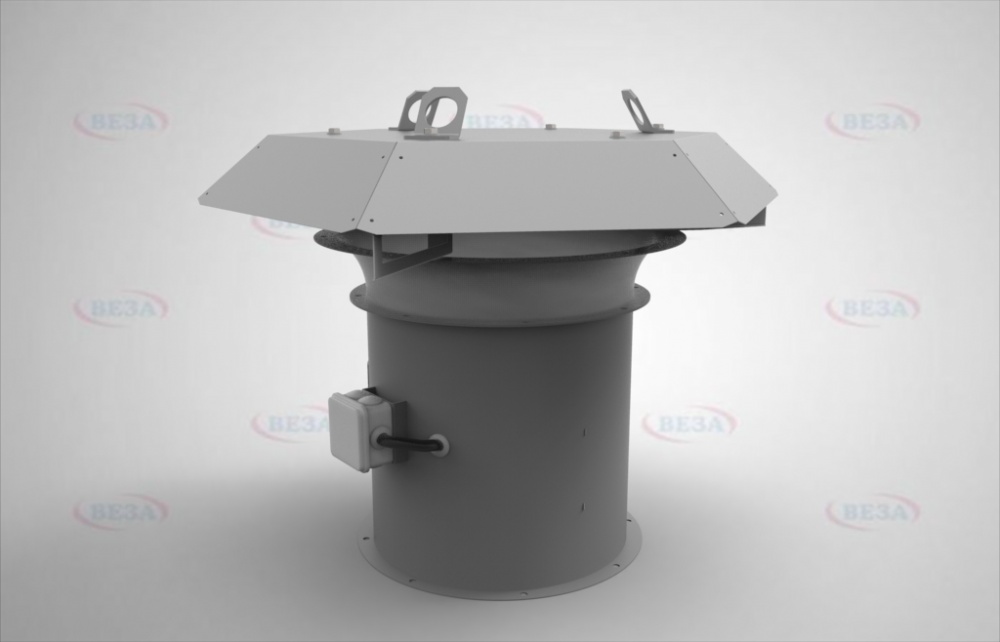

Вентиляторы крышные приточные ВКОП® О

Крышные вентиляторы для систем противодымного подпора (ПД) устанавливают на кровле зданий. Они обеспечивают прямую подачу наружного воздуха с надкровельного пространства в лестничные и лифтовые зоны, создавая избыточное давление в лестничных, лифтовых и прочих зонах, не допуская поступление дыма в эти помещения. При этом упрощается вентиляционная система и освобождается рабочее пространство на техническом этаже.

Конструкция и работа

Согласно СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» перепад давлений у закрытой двери между лестницей с приточной вентиляцией и вспомогательным помещением/коридором не должен переходить за предельное минимальное значение в 20 Па.

Система подпора используется для того, чтобы свести к минимуму возможное опасное задымление шахт для борьбы с пожаром в ходе спасательных мероприятий и рабочих процессов пожарных команд.

Система перепада давления срабатывает автоматически при помощи точечных сигнализаторов дыма, которые расположены на потолке области эксплуатации рядом с дверями, ведущими к снабжаемой системой защищенной области, которые имеются

Помимо создания подпора есть еще очень важная функция – компенсация работы ДУ – систем, т. к. удалять газовоздушную смесь из герметичного помещения неправильно. Подача воздуха в нижнюю зону создает защищенное пространство для людей и снижает тепловую нагрузку от продуктов пожара на строительные конструкции. Проектирование любой ДУ – системы предполагает расчет и выбор компенсирующей приточной системы. Так, для дымоудаления из коридоров, компенсацией является подпор в смежные лестничные клетки. Вытяжная ДУ/ЕДУ – система без компенсирующего притока не может работать.

Установка крышная приточная ВКОП®-2019 - новая уникальная разработка 2019 года компании «ВЕЗА». В основе ВКОП* - осевой вентилятор обновленной конструкции с более эффективным рабочим колесом. В состав ВКОП входит специально разработанное монтажное основание, которое является неотъемлемой частью установки и применяется для монтажа в кровлю по СП 17.13330.2017 «СНИП І1-26-76 КРОВЛИ».

Выбор моделей ВКОП -2019 расширен, добавлены малонапорные варианты и убраны избыточные мощности и напоры.

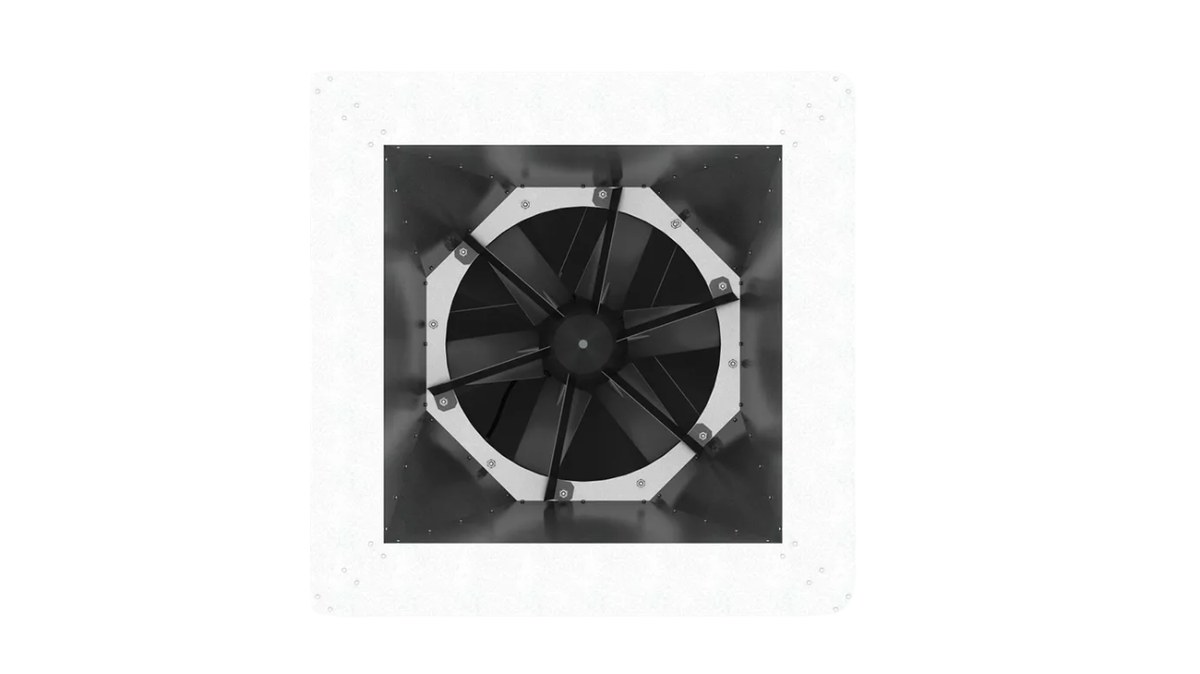

Установка ВКОП® имеет 4 типа основания: •01 •02 •03 •04, которые обеспечивают плавный переход воздушного потока из круглого сечения в квадратное в кровле, повышая характеристики системы.

Основание 01 имеет минимальную высоту Н=600 мм, основания 02, 03 и 04 - высоту Н= 1000 мм.

В основания 03 и 04 встроен обратный клапан инерционного типа, который закрыт при неработающем вентиляторе, открывается под действием воздушного потока и закрывается при отключении вентилятора за счет гравитационной силы. Это препятствует интенсивному выходу тепла через шахту в кровле и вентилятор.

Клапан, встроенный в основание 04, утеплен.

Что это даёт

Где применяется

• Промышленные и складские здания
• Торговые и офисные комплексы
• Системы дымоудаления и подпора воздуха
• Объекты энергетики и транспорта
