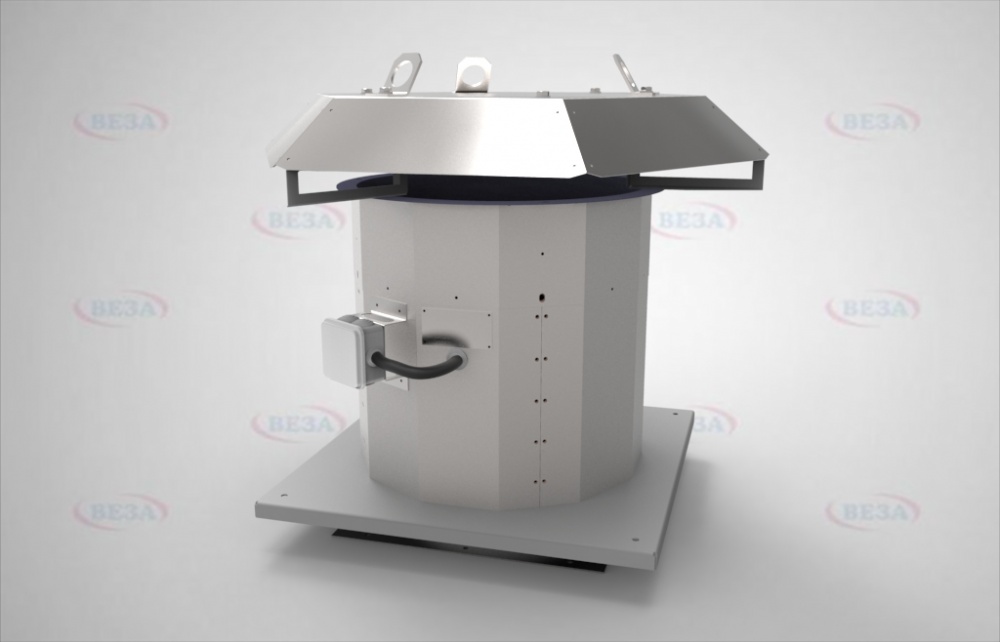

Вентиляторы крышные приточные ВКОП® 1

Крышный приточный агрегат ВКОП 1 работает в системах противодымного подпора. Он забирает наружный воздух из надкровельного пространства и подаёт его в лестничные клетки, лифтовые шахты и тамбур-шлюзы, создавая избыточное давление и не допуская туда дым.

Технические характеристики

Конструкция

В основе агрегата — специально разработанные высокоэффективные осевые вентиляторы, размещённые в крышном корпусе. Компоновка ВКОП рассчитана на монтаж на подготовленное строительное основание или непосредственно на воздуховод, что делает узел простым и экономным по составу элементов.

Корпус закрывает вентилятор и двигатель от осадков и формирует забор воздуха над кровлей. Если основание на кровле не подготовлено, агрегат монтируют на монтажный стакан СТАМ, присоединяя его через крышный переходник ПЕК-ОСА; относительно прежней версии улучшена защита узлов от внешних воздействий.

Принцип работы

Агрегат подаёт наружный воздух напрямую в защищаемую зону, минуя протяжённую сеть, и удерживает в ней избыточное давление на время эвакуации. Прямая подача упрощает вентиляционную систему здания и освобождает рабочее пространство на техническом этаже, а запуск выполняется автоматически по сигналу пожарной автоматики.

Исполнения и обозначения

Как подобрать

• расход и давление задают расчётом подпора для конкретной защищаемой зоны
• выбирают вариант монтажа: подготовленное основание, воздуховод или монтажный стакан
• учитывают высоту здания и сопротивление шахты при определении рабочей точки
• согласуют схему управления с проектом противодымной защиты
• оценивают климатические условия площадки, включая снеговую нагрузку

Монтаж и обслуживание

• агрегат устанавливают на кровле на подготовленное основание или на воздуховод
• при монтаже в кровлю без подготовки применяют стакан СТАМ и переходник ПЕК-ОСА
• примыкания герметизируют, крепёж выполняют на расчётную ветровую нагрузку
• цепи питания и пуска подключают по проекту, с проверкой срабатывания от сигнализации
• регулярно проверяют пуск, чистоту входного сечения и состояние защиты от осадков

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (2 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
