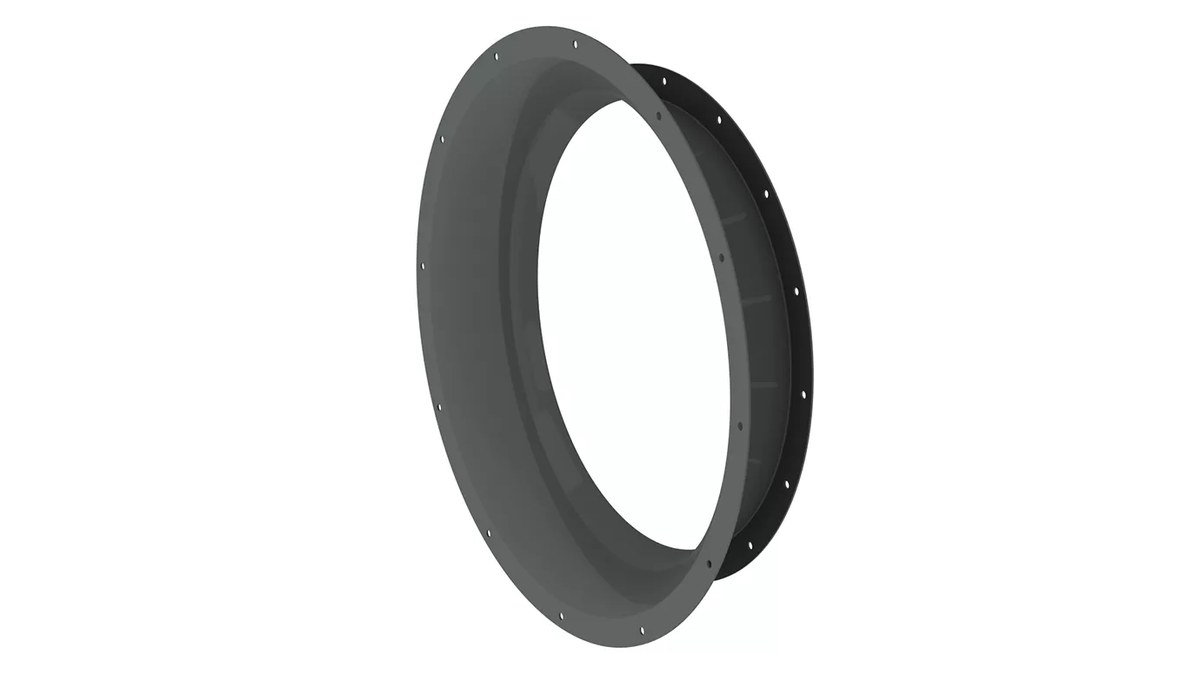

Входной коллектор ВКО для радиальных вентиляторов

Входной коллектор ВКО — принадлежность к вентиляторам серий ОСА и ВИР. Служит для правильного формирования равномерного поля скоростей при входе потока на лопатки рабочего колеса и устанавливается на всасывающей стороне машины.

Технические характеристики

Конструкция

Коллектор изготавливается из углеродистой или нержавеющей стали, выбор материала определяется характером перемещаемой среды. Одной стороной изделие крепится непосредственно к входному фланцу вентилятора или к опциональным принадлежностям, устанавливаемым на всасывании.

Плавно сужающийся профиль коллектора организует безотрывный вход потока. При фланцевом входе без коллектора поток срывается на кромке фланца, что заметно снижает расход и создаваемое вентилятором давление, поэтому ВКО ставят и на всасывающий воздуховод при последующем присоединении вентилятора.

Принцип работы

Коллектор выравнивает поле скоростей перед колесом: воздух заходит на лопатки равномерно, без вихревых зон у кромки входа. Это позволяет машине выйти на паспортные значения расхода и давления, снижает аэродинамический шум и уменьшает неравномерность нагрузки на лопатки колеса.

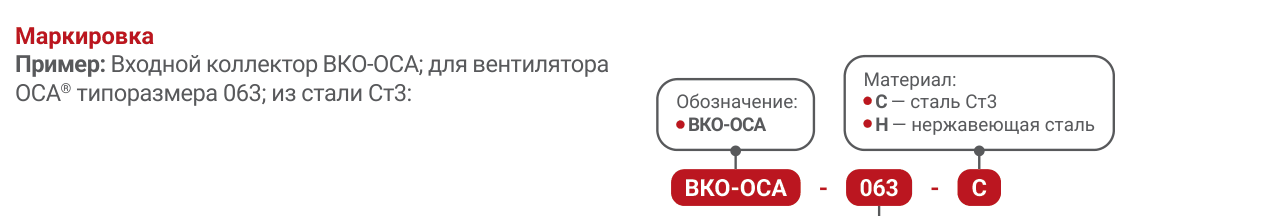

Исполнения и обозначения

Как подобрать

• Типоразмер подбирают по входному фланцу вентилятора ОСА или ВИР
• Материал выбирают по среде: углеродистая или нержавеющая сталь
• Проверяют, что коллектор предусмотрен и на всасывающем воздуховоде, если он есть
• Учитывают падение расхода и давления при работе без коллектора
• Согласуют состав принадлежностей на всасывании — коллектор, сетка, переход

Монтаж и обслуживание

• Коллектор крепят непосредственно к входному фланцу вентилятора болтами
• Стык уплотняют, чтобы исключить подсосы воздуха мимо расчётного сечения
• Соосность коллектора и входного патрубка выверяют до окончательной затяжки
• Перед коллектором сохраняют свободное пространство для беспрепятственного подхода воздуха
• При обслуживании очищают внутреннюю поверхность и контролируют состояние крепежа

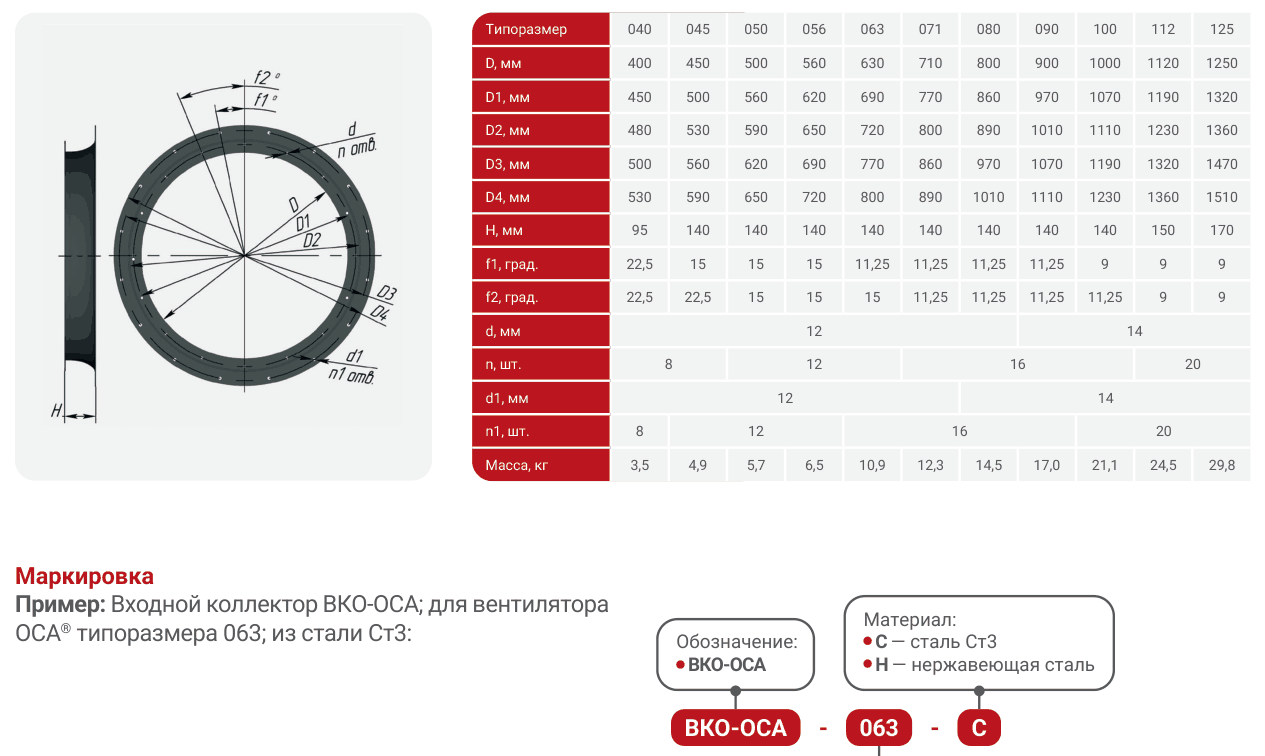

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
