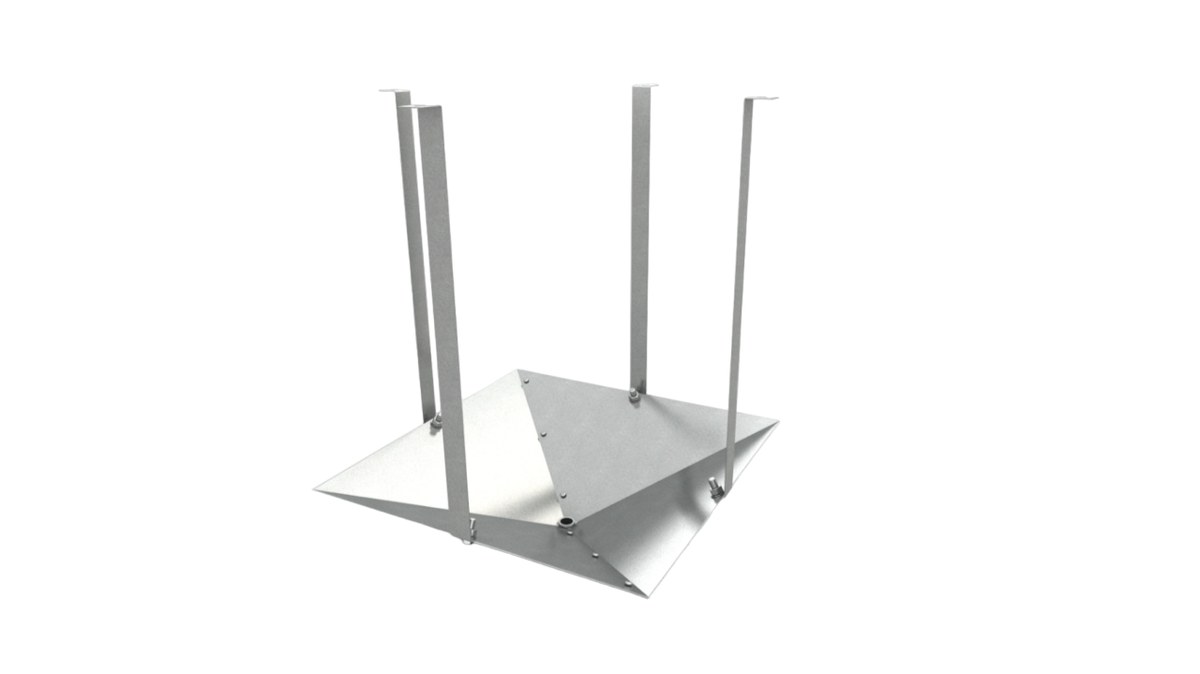

Поддон защиты от осадков ПОД для радиальных вентиляторов

Поддон защиты от осадков ПОД — принадлежность к крышным вентиляторам и монтажным стаканам СТАМ. Собирает и отводит конденсат, образующийся на границе влажного вытяжного воздуха и холодных металлических частей вентилятора или стакана.

Технические характеристики

Конструкция

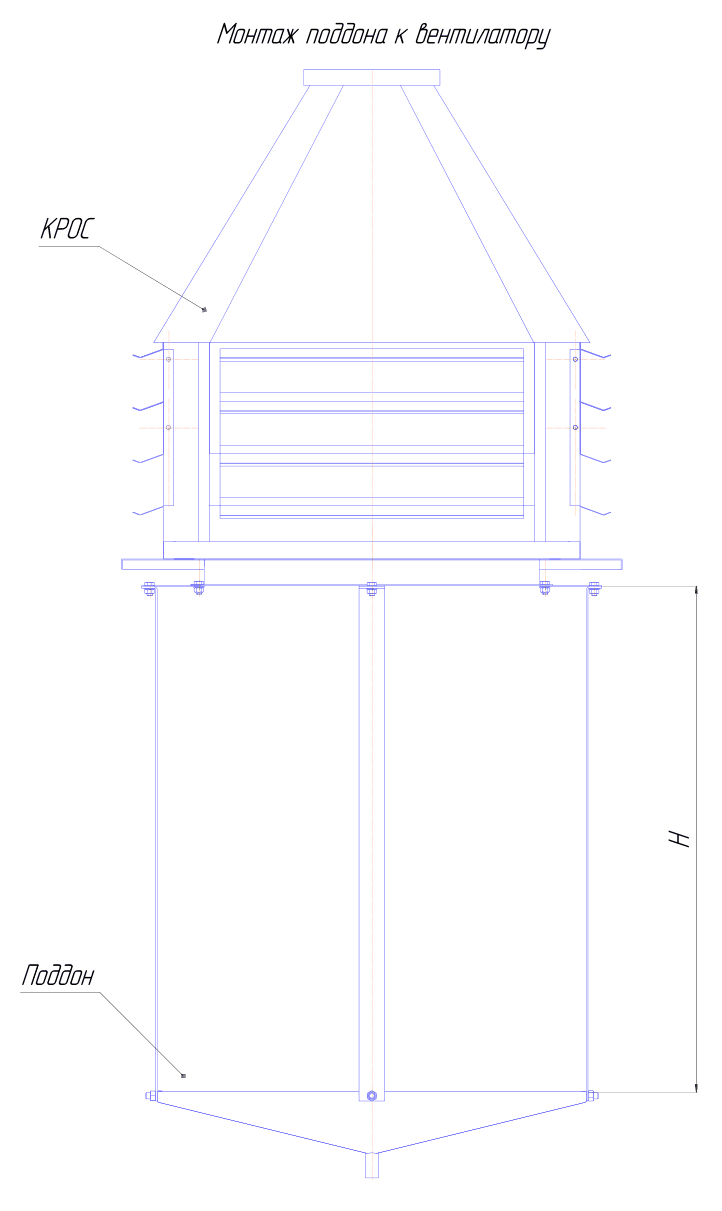

Поддон крепится к монтажному стакану СТАМ снизу регулируемыми подвесами, крепление выполняется четырьмя специальными болтами. Положение вертикальных кронштейнов, входящих в поставку, может варьироваться в пределах ±30°, что позволяет состыковать поддон с отверстиями СТАМ или ВКОП1.

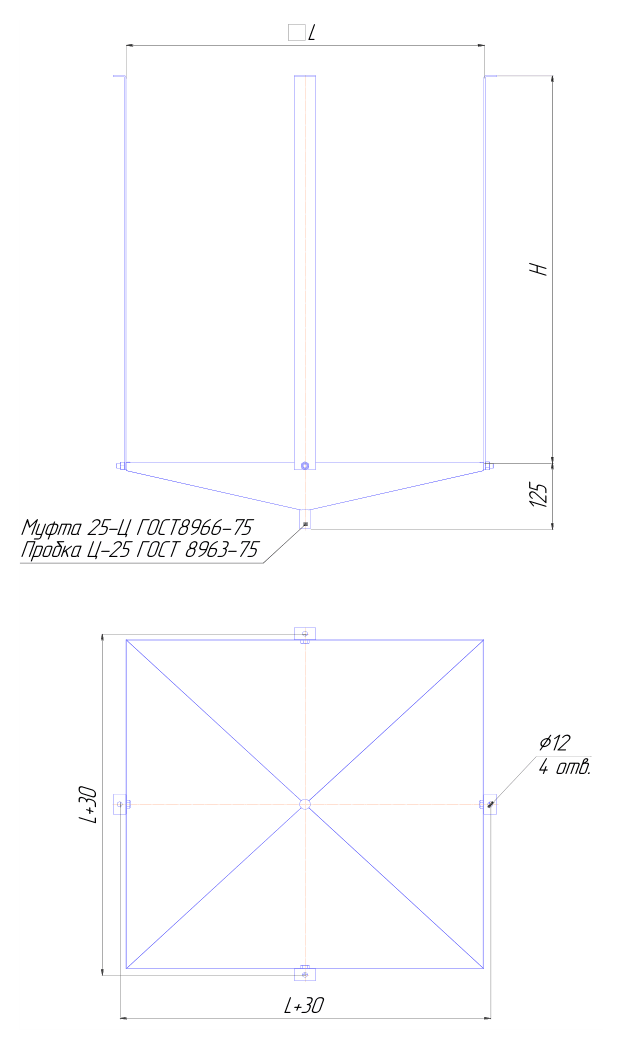

В нижней части днища предусмотрен штуцер, к которому присоединяется водоотводящая труба — такой отвод обязателен в помещениях с постоянно высокой влажностью. Для пищевых производств, ферм и бассейнов рекомендуется исполнение из нержавеющей стали. Выпускаемые типоразмеры перекрывают линейку монтажных стаканов СТАМ.

Принцип работы

Поддон собирает влагу, которая выпадает на холодном металле, и отводит её организованно, не давая ей стекать в шахту и на перекрытие. На ответственных объектах — складах, операторных, силовых подстанциях — установка ПОД обязательна, а в помещениях с сухим режимом поддон рекомендуется как защита от экстремальных дождевых осадков.

Исполнения и обозначения

Как подобрать

• Типоразмер подбирают под установленный монтажный стакан СТАМ или ВКОП1
• Оценивают влажностный режим помещения — от этого зависит исполнение и схема водоотвода
• Для пищевых производств, ферм и бассейнов выбирают исполнение из нержавеющей стали
• На ответственных объектах закладывают поддон как обязательный элемент узла
• Проверяют возможность прокладки водоотводящей трубы от штуцера в днище

Монтаж и обслуживание

• Поддон подвешивают к монтажному стакану снизу на регулируемых подвесах
• Крепление выполняют четырьмя специальными болтами из комплекта поставки
• Положение вертикальных кронштейнов регулируют в пределах ±30° под отверстия стакана
• К штуцеру в нижней части днища присоединяют водоотводящую трубу с уклоном
• При осмотрах очищают поддон и проверяют проходимость линии отвода конденсата

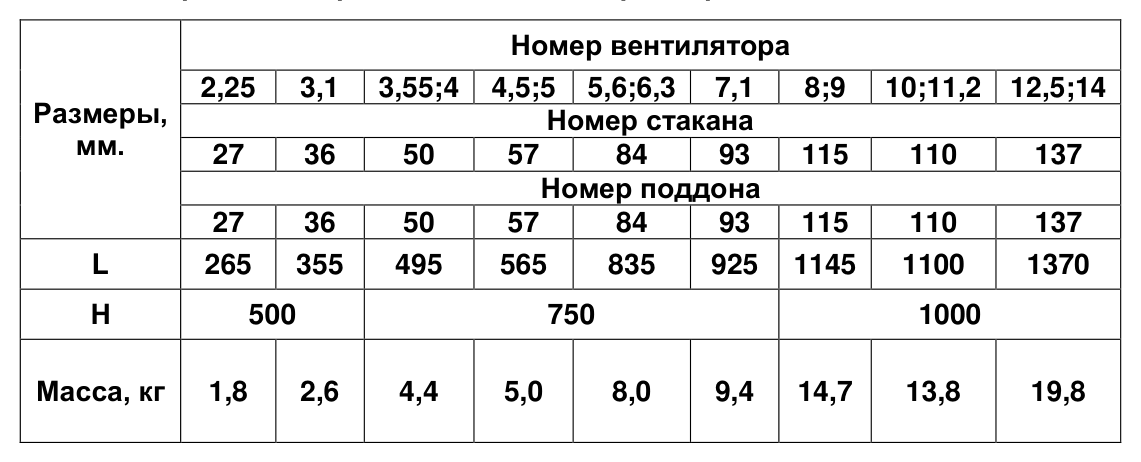

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
