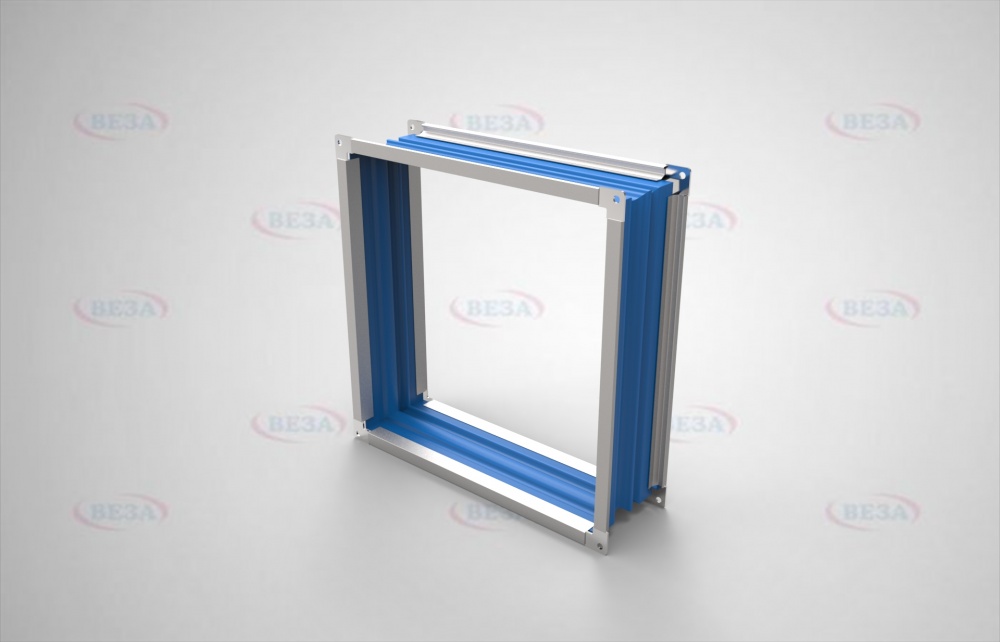

Соединитель мягкий СОМ для радиальных вентиляторов

Мягкий соединитель СОМ соединяет радиальные вентиляторы с воздуховодами и клапанами и не пропускает в сеть вибрацию и резонансные усилия от работающей машины. Он же ускоряет монтаж вентилятора, компенсируя монтажные зазоры.

Технические характеристики

Конструкция

Соединитель состоит из двух фланцев, соединённых между собой гибким рукавом. Материал рукава отвечает функциональному назначению изделия, а само назначение и конструкция определяются цифровым индексом в обозначении серии — по нему подбирают вариант под конкретные условия работы.

Допустимая температура перемещаемого воздуха составляет от минус 60 °С до +600 °С в зависимости от серии СОМ. Это позволяет применять соединители и в обычной вентиляции, и в трактах с горячими выбросами, где обычная гибкая вставка не работает.

Принцип работы

Гибкий рукав разрывает жёсткую связь между корпусом вентилятора и воздуховодом, поэтому механические колебания, создаваемые вентилятором, гасятся на вставке и не расходятся по системе. Дополнительно соединитель принимает температурные удлинения тракта и небольшую несоосность фланцев, разгружая крепёж и стенки каналов.

Исполнения и обозначения

Как подобрать

• типоразмер подбирают по присоединительным фланцам вентилятора и воздуховода
• серию выбирают по температуре среды в диапазоне от минус 60 °С до +600 °С
• цифровой индекс серии определяет конструкцию и функциональное назначение вставки
• учитывают ожидаемые вибрационные и температурные смещения тракта
• длину соединителя согласуют с монтажным зазором в узле

Монтаж и обслуживание

• вставку монтируют между фланцами без натяга и перекоса
• крепёж затягивают равномерно по периметру через уплотнение
• следят, чтобы рукав не касался горячих или острых элементов конструкции
• после пуска проверяют, что вибрация не передаётся на воздуховоды за вставкой
• при осмотрах контролируют целостность рукава и затяжку крепежа

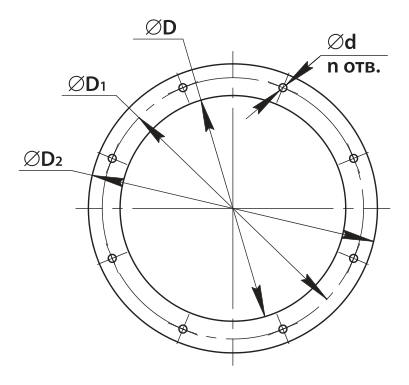

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
