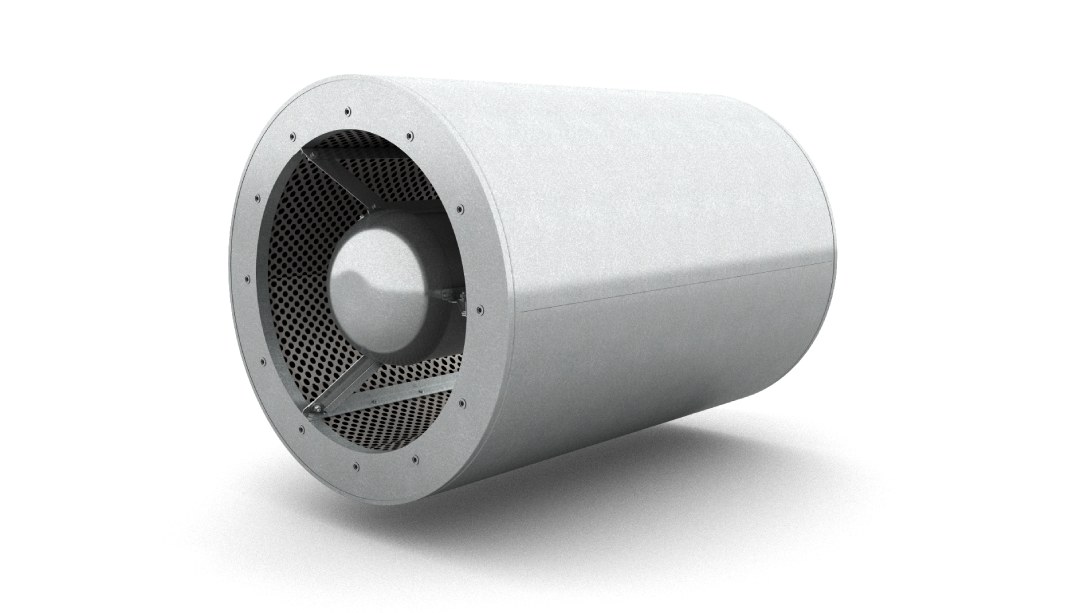

Шумоглушитель ШУМ-АК для радиальных вентиляторов

Шумоглушитель ШУМ-АК с акустической кассетой предназначен для снижения уровня шума, создаваемого перед вентилятором. Эффективно работает в широком диапазоне частот, особенно на средних и высоких — от 200 до 8000 Гц.

Технические характеристики

Конструкция

Изделие состоит из корпуса круглого сечения и акустической кассеты. Корпус изготавливается из нержавеющей или оцинкованной стали с лакокрасочным покрытием серого RAL 7035 или белого RAL 9003 цвета и собран из двух обечаек разного диаметра; внутренняя обечайка перфорирована.

Полость между обечайками заполнена шумопоглощающим минеральным волокном, а по периметру внутреннего сечения корпуса закреплена стеклоткань, предотвращающая эрозию минеральной ваты потоком воздуха. Обтекаемая форма акустической вставки обеспечивает очень низкое аэродинамическое сопротивление.

Принцип работы

Звуковая энергия потока гасится совместно корпусом и центральной вставкой: часть шума поглощается стенками, часть — кассетой, что и даёт эффект в полосе 200–8000 Гц. Шумоглушители ШУМ-АК монтируются также непосредственно в воздуховоды как глушители перекрёстных помех, препятствующие распространению шума по каналам в смежные помещения.

Исполнения и обозначения

Как подобрать

• Диаметр подбирают по присоединительному размеру вентилятора или воздуховода
• Требуемое снижение шума задают по октавным полосам, диапазон эффективности — 200–8000 Гц
• Учитывают допустимые потери давления: у серии низкое аэродинамическое сопротивление
• Материал корпуса выбирают по среде — оцинкованная или нержавеющая сталь
• Определяют место установки: перед вентилятором или в канале как глушитель перекрёстных помех

Монтаж и обслуживание

• Шумоглушитель монтируют по оси воздуховода, соблюдая направление потока
• Соединения выполняют фланцами или бандажами с уплотнением стыков
• Изделие устанавливают на подвесы или опоры, не нагружая корпус вентилятора
• Не допускают повреждения перфорации и стеклоткани внутри корпуса
• При обслуживании осматривают состояние акустической кассеты и очищают перфорацию от пыли

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
