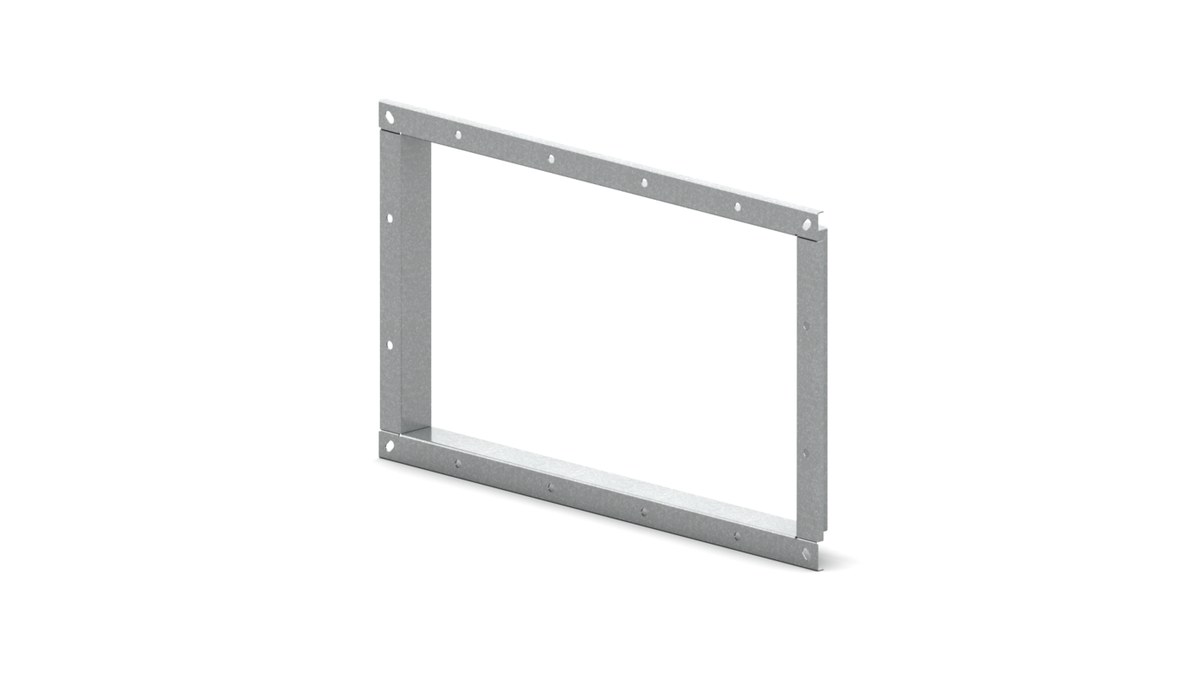

Фланец обратный ФОН для радиальных вентиляторов
⚙️ Подбор и заказ
Характеристики
Описание
Обратный фланец ФОН служит для соединения радиальных вентиляторов серий ВРАН и ВРАВ с ответными воздуховодами. Он задаёт ответную присоединительную плоскость прямоугольного сечения и упрощает стыковку узла.
Технические характеристики
Конструкция
Фланец выполнен под прямоугольное сечение и повторяет присоединительные размеры вентилятора. Изготавливается из оцинкованной или нержавеющей стали — материал подбирают по исполнению вентилятора и характеру перемещаемой среды.
Фланец может устанавливаться как на входной фланец вентилятора, так и на дополнительные принадлежности серии, включённые в тракт. Это позволяет собрать переход к воздуховоду в один типовой узел, не изготавливая переходные элементы по месту.
Принцип работы
Фланец образует разъёмное соединение между корпусом вентилятора и воздуховодом: детали стягиваются по периметру через уплотнение, что даёт герметичный стык и возможность разборки при обслуживании. Ровная опорная плоскость снижает риск перекоса и подсоса воздуха в месте присоединения.
Исполнения и обозначения
Изделие выпускается из оцинкованной или нержавеющей стали. При заказе уточняются типоразмер вентилятора ВРАН или ВРАВ, сторона присоединения и материал исполнения.
Как подобрать
- типоразмер подбирают по присоединительным размерам вентилятора ВРАН или ВРАВ
- материал выбирают по исполнению вентилятора и агрессивности среды
- определяют сторону монтажа: вход вентилятора или дополнительная принадлежность
- учитывают сечение и способ соединения ответного воздуховода
- проверяют совместимость с уплотнением, применяемым в тракте
Монтаж и обслуживание
- фланец совмещают с ответной плоскостью и стягивают крепёж равномерно по периметру
- в стык закладывают уплотнение, рассчитанное на температуру перемещаемой среды
- избегают перекосов: неравномерная затяжка приводит к подсосу и вибрации
- при разборке узла крепёж и уплотнение заменяют на новые
- при осмотрах контролируют затяжку и состояние защитного покрытия
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
